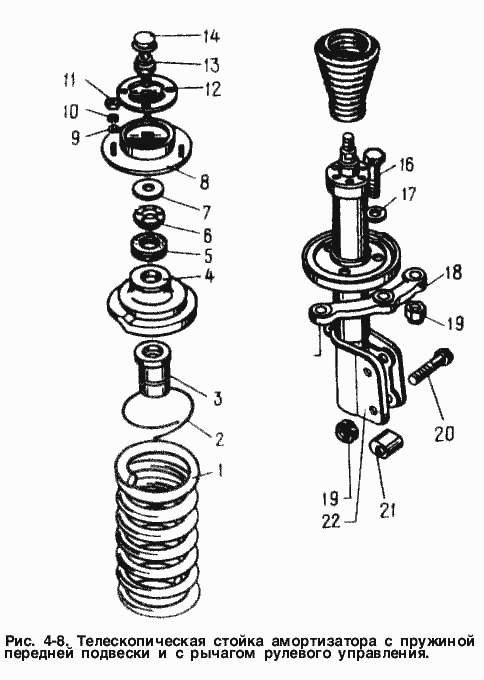

Телескопическая стойка амортизатора с пружиной передней подвески и с рычагом рулевого управления Москвич-2141. Каталог 1998г.

Балка, пружина, амортизатор и штанга стабилизатора задней подвески Москвич-2141 Стабилизатор поперечной устойчивости передней подвески Москвич-2141

Вид отображения:

Детали справа

По ширине экрана

2141-2904170-10

2141-3414181

2141-2904009

2141-2904008

2141-2904171

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Подшипник упорный телескопической стойки (вариант II) (взаимозаменяемые в комплекте с шайбой с 2141-2904170)

Заводской номер: 2141-2904170-10 Количество на модель: 2

2141-2904170-10

2

Номер детали на чертеже:

Рычаг рулевого управления левый

Заводской номер: 2141-3414181 Количество на модель: 1

2141-3414181

1

Номер детали на чертеже:

Стойка телескопическая левая в сборе (включает все детали на рис.62 "Телескопическая стойка амортизатора с…", кроме 2141-2904154, 360887-29, 459565

Заводской номер: 2141-2904009 Количество на модель: 1

2141-2904009

1

Номер детали на чертеже:

Стойка телескопическая правая в сборе (включает все детали на рис.62 "Телескопическая стойка амортизатора с…", кроме 2141-2904154, 360887-29, 459565

Заводской номер: 2141-2904008 Количество на модель: 1

2141-2904008

1

Номер детали на чертеже:

Шайба упорного подшипника (применяются с деталью 2141-2904170-10)

Заводской номер: 2141-2904171 Количество на модель: 2

2141-2904171

2

1

Номер детали на чертеже:

1

Пружина подвески

Заводской номер: 2141-2902712 Количество на модель: 2

2141-2902712

2

175020

ФОБОС

14930 2141-2902712

Код: 175020

Артикул: 14930, 2141-2902712

Производитель: ФОБОС

2

Номер детали на чертеже:

2

Шплинт-проволока 1,2х400

Заводской номер: 258262-29 Количество на модель: 2

258262-29

2

3

Номер детали на чертеже:

3

Буфер сжатия подвески

Заводской номер: 2141-2902622 Количество на модель: 2

2141-2902622

2

000283

ПОЛИЭДР ООО

2141-2902622

Код: 000283

Артикул: 2141-2902622,

Производитель: ПОЛИЭДР ООО

4

Номер детали на чертеже:

4

Чашка пружины верхняя в сборе

Заводской номер: 2141-2902740 Количество на модель: 2

2141-2902740

2

5

Номер детали на чертеже:

5

Кольцо защитное подшипника стойки

Заводской номер: 2141-2904172 Количество на модель: 2

2141-2904172

2

6

Номер детали на чертеже:

6

Подшипник упорный телескопической стойки (взаимозаменяемые в комплекте с шайбой с 2141-2904170-10)

Заводской номер: 2141-2904170 Количество на модель: 2

2141-2904170

2

7

Номер детали на чертеже:

7

Пята упорного подшипника стойки

Заводской номер: 2141-2904178 Количество на модель: 2

2141-2904178

2

8

Номер детали на чертеже:

8

Опора телескопической стойки в сборе

Заводской номер: 2141-2904158 Количество на модель: 2

2141-2904158

2

001888

ПОЛИЭДР ООО

2141-2904158

Код: 001888

Артикул: 2141-2904158,

Производитель: ПОЛИЭДР ООО

9

Номер детали на чертеже:

9

Шайба 8

Заводской номер: 252038-29 Количество на модель: 6

252038-29

6

10

Номер детали на чертеже:

10

Шайба 8 пружинная

Заводской номер: 252135-29 Количество на модель: 6

252135-29

6

11

Номер детали на чертеже:

11

Гайка М8

Заводской номер: 362351-29 Количество на модель: 6

362351-29

6

12

Номер детали на чертеже:

12

Шайба предохранительная опоры стойки

Заводской номер: 2141-2904168 Количество на модель: 2

2141-2904168

2

13

Номер детали на чертеже:

13

ГайкаМ14х1,5

Заводской номер: 141-2904176 Количество на модель: 2

141-2904176

2

14

Номер детали на чертеже:

14

Чехол защитный гайки стойки

Заводской номер: 2141-2904180 Количество на модель: 2

2141-2904180

2

15

Номер детали на чертеже:

15

Чехол амортизаторной стойки

Заводской номер: 2141-2905892 Количество на модель: 2

2141-2905892

2

003719

БАЛАКОВОРЕЗИНОТЕХНИКА

2141-2905892

Код: 003719

Артикул: 2141-2905892,

Производитель: БАЛАКОВОРЕЗИНОТЕХНИКА

16

Номер детали на чертеже:

16

Болт М12х1,25х50

Заводской номер: 360882-29 Количество на модель: 4

360882-29

4

17

Номер детали на чертеже:

17

Шайба 12

Заводской номер: 252007-29 Количество на модель: 4

252007-29

4

18

Номер детали на чертеже:

18

Рычаг рулевого управления правый

Заводской номер: 2141-3414180 Количество на модель: 1

2141-3414180

1

19

Номер детали на чертеже:

19

Гайка М12х1,25 самостопорящаяся

Заводской номер: 4596651310 Количество на модель: 8

4596651310

8

20

Номер детали на чертеже:

20

Болт М12х1,25х65

Заводской номер: 360887-29 Количество на модель: 4

360887-29

4

21

Номер детали на чертеже:

21

Ползун регулировочный кулака стойки

Заводской номер: 2141-2904154 Количество на модель: 2

2141-2904154

2

22

Номер детали на чертеже:

22

Стойка амортизаторная передней подвески в сборе

Заводской номер: 2141-2905706 Количество на модель: 2

2141-2905706

2
