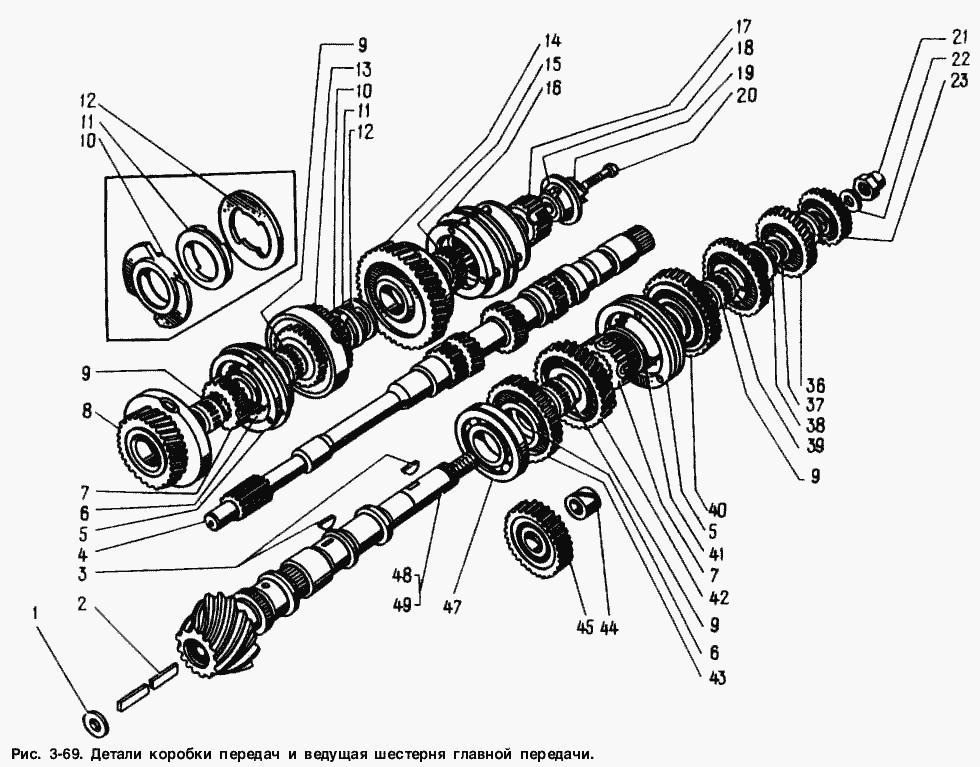

Детали коробки передач и ведущая шестерня главной передачи Москвич-2141. Каталог 1998г.

Картеры коробки передач и главной передачи с деталями крепления Москвич-2141 Механизм переключения передач коробки передач Москвич-2141

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

47

48

49

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шайба маслоудерживающая

Заводской номер: 365524 Количество на модель: 1

365524

1

2

Номер детали на чертеже:

2

Пластина маслораспределяющая

Заводской номер: 2141-2302022 Количество на модель: 1

2141-2302022

1

3

Номер детали на чертеже:

3

Шпонка 6х7

Заводской номер: 367077 Количество на модель: 2

367077

2

4

Номер детали на чертеже:

4

Вал первичный

Заводской номер: 2141-1701030 Количество на модель: 1

2141-1701030

1

5

Номер детали на чертеже:

5

Синхронизатор 1,2, 3 и 4-й передач

Заводской номер: 2141-1701150 Количество на модель: 2

2141-1701150

2

6

Номер детали на чертеже:

6

Кольцо стопорное ступицы 3-й и 4-й передач

Заводской номер: 2141-1701158 Количество на модель: 2

2141-1701158

2

7

Номер детали на чертеже:

7

Ступица муфты переключения 1,2,3,4-й передач

Заводской номер: 2141-1701119 Количество на модель: 2

2141-1701119

2

003289

2141-1701119

Код: 003289

Артикул: 2141-1701119,

Производитель:

8

Номер детали на чертеже:

8

Шестерня ведущая 3-й передачи в сборе

Заводской номер: 2141-1701131 Количество на модель: 1

2141-1701131

1

003790

2141-1701131

Код: 003790

Артикул: 2141-1701131,

Производитель:

9

Номер детали на чертеже:

9

Подшипник шестерен 1,2,3 и 4-й передач в сборе

Заводской номер: 2141-1701061 Количество на модель: 4

2141-1701061

4

9

Номер детали на чертеже:

9

Подшипник шестерен 1,2,3 и 4-й передач в сборе

Заводской номер: 464907Е1 Количество на модель: 4

464907Е1

4

10

Номер детали на чертеже:

10

Кольцо упорное подшипника

Заводской номер: 2141-1701197 Количество на модель: 1

2141-1701197

1

11

Номер детали на чертеже:

11

Кольцо упорное шестерни 5-й передачи

Заводской номер: 2141-1701120 Количество на модель: 1

2141-1701120

1

024118

2141-1701120

Код: 024118

Артикул: 2141-1701120,

Производитель:

12

Номер детали на чертеже:

12

Шайба упорная шестерни 5-й передачи

Заводской номер: 2141-1701145 Количество на модель: 1

2141-1701145

1

13

Номер детали на чертеже:

13

Шестерня ведущая 4-й передачи в сборе

Заводской номер: 2141-1701135 Количество на модель: 1

2141-1701135

1

003791

2141-1701135

Код: 003791

Артикул: 2141-1701135,

Производитель:

14

Номер детали на чертеже:

14

Шестерня ведущая 5-й передачи

Заводской номер: 2141-1701132 Количество на модель: 1

2141-1701132

1

15

Номер детали на чертеже:

15

Втулка шестерни 5-й передачи

Заводской номер: 2141-1701134 Количество на модель: 1

2141-1701134

1

16

Номер детали на чертеже:

16

Синхронизатор 5-й передачи в сборе

Заводской номер: 2141-1701151 Количество на модель: 1

2141-1701151

1

003109

2141-1701151

Код: 003109

Артикул: 2141-1701151,

Производитель:

17

Номер детали на чертеже:

17

Ступица муфты переключения 5-й передачи

Заводской номер: 2141-1701340 Количество на модель: 1

2141-1701340

1

18

Номер детали на чертеже:

18

Ограничитель хода синхронизатора

Заводской номер: 2141-1701189 Количество на модель: 1

2141-1701189

1

19

Номер детали на чертеже:

19

Шайба стопорная

Заводской номер: 2141-1701342 Количество на модель: 1

2141-1701342

1

091592

4593461545 45 9346 1545

Код: 091592

Артикул: 4593461545, 45 9346 1545

Производитель:

20

Номер детали на чертеже:

20

Болт М8х1х32

Заводской номер: 360521 Количество на модель: 1

360521

1

091592

4593461545 45 9346 1545

Код: 091592

Артикул: 4593461545, 45 9346 1545

Производитель:

21

Номер детали на чертеже:

21

Гайка 16х1,5 самостопорящаяся

Заводской номер: 362851-02 Количество на модель: 1

362851-02

1

22

Номер детали на чертеже:

22

Шайба 16,5

Заводской номер: 365595 Количество на модель: 1

365595

1

23

Номер детали на чертеже:

23

Зубчатое колесо 5-й передачи

Заводской номер: 2141-1701141 Количество на модель: 1

2141-1701141

1

24

Номер детали на чертеже:

24

Шайба 28 регулировочная толщина 2,00 мм (по потребности, но не более 2шт. в комплекте)

Заводской номер: 365775 Количество на модель:

365775

25

Номер детали на чертеже:

25

Шайба 28 регулировочная толщина 2,05 мм (по потребности, но не более 2шт. в комплекте)

Заводской номер: 365776 Количество на модель:

365776

26

Номер детали на чертеже:

26

Шайба 28 регулировочная толщина 2,10 мм (по потребности, но не более 2шт. в комплекте)

Заводской номер: 365777 Количество на модель:

365777

27

Номер детали на чертеже:

27

Шайба 28 регулировочная толщина 2,15 мм (по потребности, но не более 2шт. в комплекте)

Заводской номер: 365778 Количество на модель:

365778

28

Номер детали на чертеже:

28

Шайба 28 регулировочная толщина 2,20 мм (по потребности, но не более 2шт. в комплекте)

Заводской номер: 365779 Количество на модель:

365779

29

Номер детали на чертеже:

29

Шайба 28 регулировочная толщина 2,25 мм (по потребности, но не более 2шт. в комплекте)

Заводской номер: 365780 Количество на модель:

365780

30

Номер детали на чертеже:

30

Шайба 28 регулировочная толщина 2,30 мм (по потребности, но не более 2шт. в комплекте)

Заводской номер: 365781 Количество на модель:

365781

31

Номер детали на чертеже:

31

Шайба 28 регулировочная толщина 2,35 мм (по потребности, но не более 2шт. в комплекте)

Заводской номер: 365782 Количество на модель:

365782

32

Номер детали на чертеже:

32

Шайба 28 регулировочная толщина 2,40 мм (по потребности, но не более 2шт. в комплекте)

Заводской номер: 365783 Количество на модель:

365783

33

Номер детали на чертеже:

33

Шайба 28 регулировочная толщина 2,45 мм (по потребности, но не более 2шт. в комплекте)

Заводской номер: 365784 Количество на модель:

365784

34

Номер детали на чертеже:

34

Шайба 28 регулировочная толщина 2,50 мм (по потребности, но не более 2шт. в комплекте)

Заводской номер: 365785 Количество на модель:

365785

35

Номер детали на чертеже:

35

Шайба 28 регулировочная толщина 2,55 мм (по потребности, но не более 2шт. в комплекте)

Заводской номер: 365786 Количество на модель:

365786

36

Номер детали на чертеже:

36

Колесо зубчатое 4-й передачи

Заводской номер: 2141-1701121 Количество на модель: 1

2141-1701121

1

37

Номер детали на чертеже:

37

Кольцо стопорное шестерни 3-й передачи

Заводской номер: 2141-1701268 Количество на модель: 1

2141-1701268

1

38

Номер детали на чертеже:

38

Пружина тарельчатая

Заводской номер: 2141-1701314 Количество на модель: 1

2141-1701314

1

39

Номер детали на чертеже:

39

Колесо зубчатое 3-й передачи

Заводской номер: 2141-1701114 Количество на модель: 1

2141-1701114

1

003786

2141-1701114

Код: 003786

Артикул: 2141-1701114,

Производитель:

40

Номер детали на чертеже:

40

Колесо зубчатое 2-й передачи

Заводской номер: 2141-1701127 Количество на модель: 1

2141-1701127

1

41

Номер детали на чертеже:

41

Кольцо стопорное ступицы муфты 1-й и 2-й передач

Заводской номер: 2141-1701266 Количество на модель: 1

2141-1701266

1

42

Номер детали на чертеже:

42

Колесо зубчатое 1-й передачи

Заводской номер: 2141-1701112 Количество на модель: 1

2141-1701112

1

43

Номер детали на чертеже:

43

Колесо зубчатое заднего хода

Заводской номер: 2141-1701140 Количество на модель: 1

2141-1701140

1

44

Номер детали на чертеже:

44

Втулка промежуточного зубчатого колеса

Заводской номер: 2141-1701084 Количество на модель: 1

2141-1701084

1

45

Номер детали на чертеже:

45

Колесо зубчатое промежуточное заднего хода

Заводской номер: 2141-1701082 Количество на модель: 1

2141-1701082

1

46

Номер детали на чертеже:

46

Колесо зубчатое промежуточное заднего хода в сборе

Заводской номер: 2141-1701080 Количество на модель: 1

2141-1701080

1

47

Номер детали на чертеже:

47

Подшипник ведущей шестерни наружный в сборе

Заводской номер: 2141-2302025 Количество на модель: 1

2141-2302025

1

47

Номер детали на чертеже:

47

Подшипник ведущей шестерни наружный в сборе

Заводской номер: 56-322209ЕIV Количество на модель: 1

56-322209ЕIV

1

48

Номер детали на чертеже:

48

Шестерня ведущая главной передачи

Заводской номер: 2141-2302017 Количество на модель: 1

2141-2302017

1

49

Номер детали на чертеже:

49

Шестерня ведущая главной передачи

Заводской номер: 21412-2302017 Количество на модель:

21412-2302017
