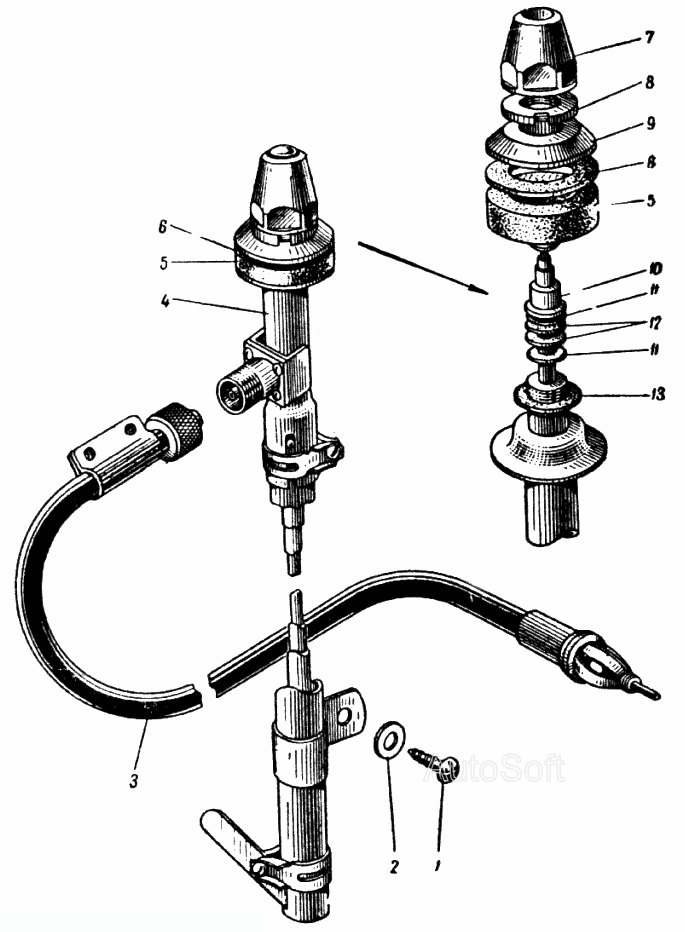

Антенна радиоприемника ИЖ 412. Каталог 1995г.

Радиоприемник и громкоговоритель ИЖ 412 Шоферский инструмент и принадлежности ИЖ 412

Вид отображения:

Детали справа

По ширине экрана

ИД8.634.346

ИД6.660.003

ИД8.337.153

ИД8.337.149

ВД8.389.007

ИД8.387Л38

ИД8.387.139

ИД8.344.006

ИД7.102.129

ИД7.102.155

ИД8.310.160

ИД6.664.015

ИД5.634.032

ИД7.024.025

ИД4.731.174

ИД4.731.175

СБ0.005.053ТУ

ЩТЗ.365.016 ТУ

СИ3.365.017ТУ

ИД7.027.022

ОЖО.468.011 ТУ

ИД5.634.033

ИД6.627.004

ИД6.344.006

ИД4.024.021

ИД5.777.072

ИД5.775.024

ИД5.775.023

ИД5.777.073

408-7903031

ИД4.759.008

ИД5.754.012

СМЗ.362.004 ТУ

ИД2.064.025

ИД3.647.013

ИД5.064.046

ИД5.777.025

ИД6.672.446

СУЗ.371.042 ТУ

ИД8.040.073

ИД7.800.039

ИД7.800.038

ИД2.062.003

ИД2.062.002

ИД2.062.001

ИД2.062.000

015 ТУ

ОЖО.464.015 ТУ

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Экран (подшкальник)

Заводской номер: ИД8.634.346 Количество на модель: 1

ИД8.634.346

Номер детали на чертеже:

Сердечник ферритовый

Заводской номер: ИД6.660.003 Количество на модель: 1

ИД6.660.003

Номер детали на чертеже:

Ручка переключателя диапазонов и регулятора тембра

Заводской номер: ИД8.337.153 Количество на модель: 2

ИД8.337.153

Номер детали на чертеже:

Ручка включателя настройки и регулировки громкости

Заводской номер: ИД8.337.149 Количество на модель: 2

ИД8.337.149

Номер детали на чертеже:

Пружина штекера

Заводской номер: ВД8.389.007 Количество на модель: 1

ВД8.389.007

Номер детали на чертеже:

Пружина крепления ручек

Заводской номер: ИД8.387Л38 Количество на модель: 2

ИД8.387Л38

Номер детали на чертеже:

Пружина держателя предохранителя

Заводской номер: ИД8.387.139 Количество на модель: 1

ИД8.387.139

Номер детали на чертеже:

Поводок (трос капроновый)

Заводской номер: ИД8.344.006 Количество на модель: 1

ИД8.344.006

Номер детали на чертеже:

Плата блока УНЧ

Заводской номер: ИД7.102.129 Количество на модель: 1

ИД7.102.129

Номер детали на чертеже:

Плата (СДВ-П4)

Заводской номер: ИД7.102.155 Количество на модель: 1

ИД7.102.155

Номер детали на чертеже:

Ось трубки механизма настройки

Заводской номер: ИД8.310.160 Количество на модель: 1

ИД8.310.160

Номер детали на чертеже:

Сердечник ферритовый

Заводской номер: ИД6.664.015 Количество на модель: 1

ИД6.664.015

Номер детали на чертеже:

Сопротивление (проволочное)

Заводской номер: ИД5.634.032 Количество на модель: 2

ИД5.634.032

Номер детали на чертеже:

Шкала

Заводской номер: ИД7.024.025 Количество на модель: 1

ИД7.024.025

Номер детали на чертеже:

Трансформатор переходной ПТ-823

Заводской номер: ИД4.731.174 Количество на модель: 1

ИД4.731.174

Номер детали на чертеже:

Трансформатор выходной ТВ-825

Заводской номер: ИД4.731.175 Количество на модель: 1

ИД4.731.175

Номер детали на чертеже:

Транзистор П40

Заводской номер: СБ0.005.053ТУ Количество на модель: 1

СБ0.005.053ТУ

Номер детали на чертеже:

Транзистор П401

Заводской номер: ЩТЗ.365.016 ТУ Количество на модель: 5

ЩТЗ.365.016 ТУ

Номер детали на чертеже:

Транзистор П216Б

Заводской номер: СИ3.365.017ТУ Количество на модель: 2

СИ3.365.017ТУ

Номер детали на чертеже:

Стрелка

Заводской номер: ИД7.027.022 Количество на модель: 1

ИД7.027.022

Номер детали на чертеже:

Сопротивление СПЗ-8 регулятора тембра и громкости

Заводской номер: ОЖО.468.011 ТУ Количество на модель: 1

ОЖО.468.011 ТУ

Номер детали на чертеже:

Сопротивление (проволочное)

Заводской номер: ИД5.634.033 Количество на модель: 2

ИД5.634.033

Номер детали на чертеже:

Наконечник

Заводской номер: ИД6.627.004 Количество на модель: 1

ИД6.627.004

Номер детали на чертеже:

Муфта фрикционная

Заводской номер: ИД6.344.006 Количество на модель: 1

ИД6.344.006

Номер детали на чертеже:

Механизм настройки

Заводской номер: ИД4.024.021 Количество на модель: 1

ИД4.024.021

Номер детали на чертеже:

Катушка малая СВ (сопрягающая)

Заводской номер: ИД5.777.072 Количество на модель: 2

ИД5.777.072

Номер детали на чертеже:

Катушка малая СВ (сопрягающая)

Заводской номер: ИД5.775.024 Количество на модель: 1

ИД5.775.024

Номер детали на чертеже:

Катушка малая СВ (сопрягающая)

Заводской номер: ИД5.775.023 Количество на модель: 1

ИД5.775.023

Номер детали на чертеже:

Катушка малая ДВ (сопрягающая)

Заводской номер: ИД5.777.073 Количество на модель: 1

ИД5.777.073

Номер детали на чертеже:

Заглушка отверстия антенны

Заводской номер: 408-7903031 Количество на модель:

408-7903031

Номер детали на чертеже:

Дроссель антенный

Заводской номер: ИД4.759.008 Количество на модель: 1

ИД4.759.008

Номер детали на чертеже:

Дроссель (в цепи питания)

Заводской номер: ИД5.754.012 Количество на модель: 1

ИД5.754.012

Номер детали на чертеже:

Диод Д2Е

Заводской номер: СМЗ.362.004 ТУ Количество на модель: 1

СМЗ.362.004 ТУ

Номер детали на чертеже:

Блок катушек переменной индуктивности

Заводской номер: ИД2.064.025 Количество на модель: 1

ИД2.064.025

Номер детали на чертеже:

Антенное гнездо

Заводской номер: ИД3.647.013 Количество на модель: 1

ИД3.647.013

Номер детали на чертеже:

Катушка ферровариометра

Заводской номер: ИД5.064.046 Количество на модель: 4

ИД5.064.046

Номер детали на чертеже:

Катушка фильтр-пробки

Заводской номер: ИД5.777.025 Количество на модель: 1

ИД5.777.025

Номер детали на чертеже:

Колодка (переключатель диапазона)

Заводской номер: ИД6.672.446 Количество на модель: 1

ИД6.672.446

Номер детали на чертеже:

Лампа А-12-0,8 (А-34) подсветки шкалы

Заводской номер: СУЗ.371.042 ТУ Количество на модель: 1

СУЗ.371.042 ТУ

Номер детали на чертеже:

Крышка (передняя панель)

Заводской номер: ИД8.040.073 Количество на модель: 1

ИД8.040.073

Номер детали на чертеже:

Корпус держателя предохранителя

Заводской номер: ИД7.800.039 Количество на модель: 1

ИД7.800.039

Номер детали на чертеже:

Корпус держателя предохранителя

Заводской номер: ИД7.800.038 Количество на модель: 1

ИД7.800.038

Номер детали на чертеже:

Контур промежуточной частоты КПЧ-IV

Заводской номер: ИД2.062.003 Количество на модель: 1

ИД2.062.003

Номер детали на чертеже:

Контур промежуточной частоты КПЧ-III

Заводской номер: ИД2.062.002 Количество на модель: 1

ИД2.062.002

Номер детали на чертеже:

Контур промежуточной частоты КПЧ-II

Заводской номер: ИД2.062.001 Количество на модель: 1

ИД2.062.001

Номер детали на чертеже:

Контур промежуточной частоты КПЧ-I

Заводской номер: ИД2.062.000 Количество на модель: 1

ИД2.062.000

Номер детали на чертеже:

Конденсатор ЭМ-15-10-М

Заводской номер: 015 ТУ Количество на модель: 1

015 ТУ

Номер детали на чертеже:

Конденсатор ЭМ-10-10-М

Заводской номер: ОЖО.464.015 ТУ Количество на модель: 5

ОЖО.464.015 ТУ

Номер детали на чертеже:

Шуруп крепления антенны

Заводской номер: 240821-П6 Количество на модель: 1

240821-П6

Номер детали на чертеже:

Шайба втулки крепления переднего среднего коврика пола

Заводской номер: 252002-П29 Количество на модель: 1

252002-П29

Номер детали на чертеже:

Провод антенны в сборе

Заводской номер: ИД4.850.025 Количество на модель: 1

ИД4.850.025

Номер детали на чертеже:

Провод антенны в сборе

Заводской номер: 408-7901070 Количество на модель: 1

408-7901070

Номер детали на чертеже:

Антенна в сборе

Заводской номер: 408-7903010 Количество на модель: 1

408-7903010

Номер детали на чертеже:

Антенна в сборе

Заводской номер: АР 105 Количество на модель: 1

АР 105

Номер детали на чертеже:

Прокладка уплотнительная антенны, внутренняя

Заводской номер: 425-7903022 Количество на модель: 1

425-7903022

Номер детали на чертеже:

Прокладка уплотнительная антенны, наружная

Заводской номер: 408-7903020-А Количество на модель: 1

408-7903020-А

Номер детали на чертеже:

Колпачок облицовочный

Заводской номер: АР105-7903106-Б Количество на модель: 1

АР105-7903106-Б

Номер детали на чертеже:

Гайка прижимная

Заводской номер: АР105-7903105 Количество на модель: 1

АР105-7903105

Номер детали на чертеже:

Втулка установочная

Заводской номер: АР105-7903104 Количество на модель: 1

АР105-7903104

Номер детали на чертеже:

Вилка установочная

Заводской номер: АР105-7903109 Количество на модель: 1

АР105-7903109

Номер детали на чертеже:

Шайба уплотнительная (резиновая)

Заводской номер: АР105-7903108 Количество на модель: 2

АР105-7903108

Номер детали на чертеже:

Шайба сальниковая

Заводской номер: АР105-790301 Количество на модель: 3

АР105-790301

Номер детали на чертеже:

Буфер антенны

Заводской номер: 408-7903025 Количество на модель: 1

408-7903025

Радиоприемник и громкоговоритель ИЖ 412 Шоферский инструмент и принадлежности ИЖ 412

Вернуться в раздел каталога

Номер	408-7903031
Наименование	Заглушка отверстия антенны
	78173;
Модель	408
Группа	Радиооборудование
Подгруппа	Антенна
Порядковый номер детали	031

Номер	240821-П6
Наименование	Шуруп крепления антенны
Кол-во на "ИЖ-412;ИЖ-427;ИЖ-434"	1
	78217;
Покрытие	никелирование и полировка (многослойное медь-никель)

Номер	252002-П29
Наименование	Шайба втулки крепления переднего среднего коврика пола
Кол-во на "ИЖ-412;ИЖ-427;ИЖ-434"	1
	78218;
Покрытие	цинкование и пассивирование (цинковое с хроматированием)
