Газораспределительный механизм (Часть 2) ИЖ 412. Каталог 1995г.

Газораспределительный механизм (Часть 1) ИЖ 412 Впускной и выпускной трубопроводы ИЖ 412

Вид отображения:

Детали справа

По ширине экрана

412-1006010

412-1007033-РП

367017-П

412-1007082-РП

412-1007080-РП

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

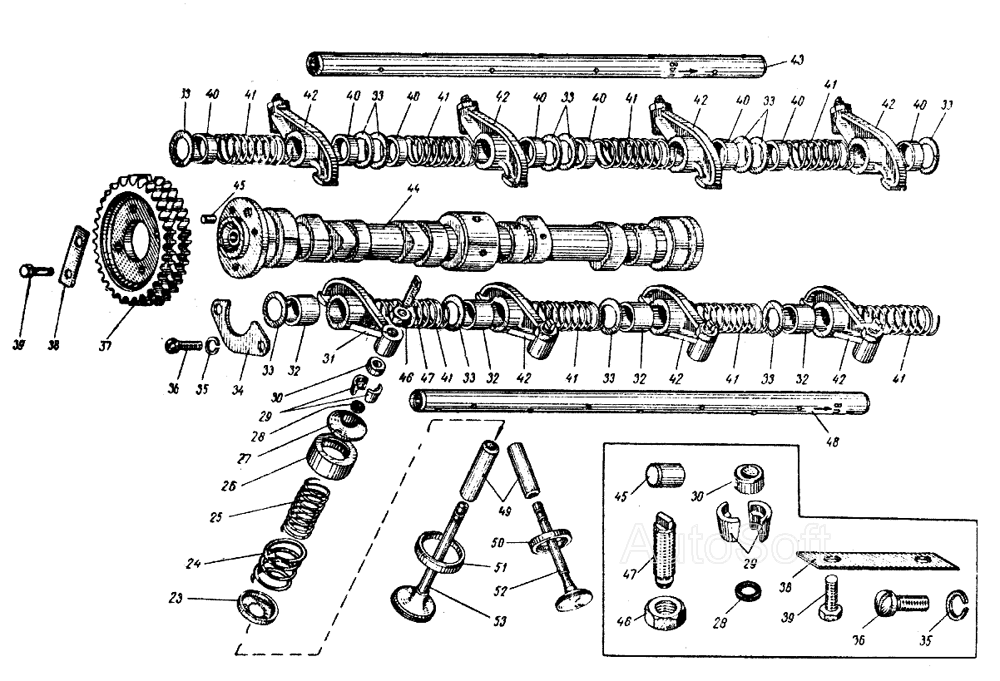

Вал распределительный в сборе

Заводской номер: 412-1006010 Количество на модель: 1

412-1006010

1

Номер детали на чертеже:

Втулка клапана направляющая, увеличенная на 0,3 мм

Заводской номер: 412-1007033-РП Количество на модель: 8

412-1007033-РП

8

Номер детали на чертеже:

Заглушка

Заводской номер: 367017-П Количество на модель: 2

367017-П

2

Номер детали на чертеже:

Седло впускного клапана, вставное, увеличенное на 0,3 мм

Заводской номер: 412-1007082-РП Количество на модель: 4

412-1007082-РП

4

Номер детали на чертеже:

Седло выпускного клапана, вставное, увеличенное на 0,3 мм

Заводской номер: 412-1007080-РП Количество на модель: 4

412-1007080-РП

4

23

Номер детали на чертеже:

23

Шайба опорная пружины

Заводской номер: 408-1007030 Количество на модель: 8

408-1007030

8

24

Номер детали на чертеже:

24

Пружина клапана, наружная

Заводской номер: 408-1007020 Количество на модель: 8

408-1007020

8

25

Номер детали на чертеже:

25

Пружина клапана, внутренняя

Заводской номер: 408-1007021 Количество на модель: 8

408-1007021

8

26

Номер детали на чертеже:

26

Колпак клапана маслозащитный

Заводской номер: 412-1007014 Количество на модель: 8

412-1007014

8

27

Номер детали на чертеже:

27

Тарелка пружины клапана

Заводской номер: 412-1007025 Количество на модель: 8

412-1007025

8

28

Номер детали на чертеже:

28

Шайба уплотнительная тарелки

Заводской номер: 412-1007027 Количество на модель: 8

412-1007027

8

091080

412-1007027

Код: 091080

Артикул: 412-1007027,

Производитель:

29

Номер детали на чертеже:

29

Сухарь клапана

Заводской номер: 412-1007028 Количество на модель: 16

412-1007028

16

003315

412-1007028

Код: 003315

Артикул: 412-1007028,

Производитель:

30

Номер детали на чертеже:

30

Наконечник стержня

Заводской номер: 412-1007017 Количество на модель: 8

412-1007017

8

31

Номер детали на чертеже:

31

Коромысло клапана

Заводской номер: 412-1007146 Количество на модель: 8

412-1007146

8

001254

412-1007146

Код: 001254

Артикул: 412-1007146,

Производитель:

32

Номер детали на чертеже:

32

Втулка распорная коромысел большая

Заводской номер: 412-1007134 Количество на модель: 4

412-1007134

4

33

Номер детали на чертеже:

33

Шайба специальная, плоская

Заводской номер: 365156-П Количество на модель: 12

365156-П

12

34

Номер детали на чертеже:

34

Фланец упорный вала

Заводской номер: 412-1006018 Количество на модель: 1

412-1006018

1

35

Номер детали на чертеже:

35

Шайба пружинная

Заводской номер: 252134-П Количество на модель: 2

252134-П

2

36

Номер детали на чертеже:

36

Винт крепления упорного фланца распределительного вала к головке блока цилиндров

Заводской номер: 222527-П Количество на модель: 2

222527-П

2

37

Номер детали на чертеже:

37

Звездочка распределительного вала, ведомая

Заводской номер: 412-1006020 Количество на модель: 1

412-1006020

1

38

Номер детали на чертеже:

38

Пластина болтов крепления звездочки

Заводской номер: 412-1006023 Количество на модель: 2

412-1006023

2

39

Номер детали на чертеже:

39

Болт крепления ведомой звездочки к распределительному валу

Заводской номер: 201417-П Количество на модель: 4

201417-П

4

40

Номер детали на чертеже:

40

Втулка распорная коромысел малая

Заводской номер: 412-1007136 Количество на модель: 8

412-1007136

8

41

Номер детали на чертеже:

41

Пружина поджимная коромысла

Заводской номер: 407-1007130 Количество на модель: 8

407-1007130

8

42

Номер детали на чертеже:

42

Коромысло клапана в сборе

Заводской номер: 412-1007140 Количество на модель: 8

412-1007140

8

43

Номер детали на чертеже:

43

Ось коромысел выпускных клапанов в сборе

Заводской номер: 412-1007104 Количество на модель: 1

412-1007104

1

44

Номер детали на чертеже:

44

Вал распределительный

Заводской номер: 412-1006015 Количество на модель: 1

412-1006015

1

45

Номер детали на чертеже:

45

Штифт распределительного вала, установочный

Заводской номер: 361890-П Количество на модель: 1

361890-П

1

46

Номер детали на чертеже:

46

Контргайка М8х1

Заводской номер: 362003-П Количество на модель: 8

362003-П

8

47

Номер детали на чертеже:

47

Винт регулировочный коромысла клапана М8х1

Заводской номер: 412-1007122 Количество на модель: 8

412-1007122

8

48

Номер детали на чертеже:

48

Ось коромысел впускных клапанов в сборе

Заводской номер: 412-1007100 Количество на модель: 1

412-1007100

1

49

Номер детали на чертеже:

49

Втулка направляющая клапана

Заводской номер: 412-1007033 Количество на модель: 8

412-1007033

8

50

Номер детали на чертеже:

50

Седло вставное выпускного клапана

Заводской номер: 412-1007080 Количество на модель: 4

412-1007080

4

51

Номер детали на чертеже:

51

Седло впускного клапана, вставное

Заводской номер: 412-1007082 Количество на модель: 4

412-1007082

4

52

Номер детали на чертеже:

52

Клапан выпускной

Заводской номер: 412-1007015 Количество на модель: 4

412-1007015

4

53

Номер детали на чертеже:

53

Клапан впускной

Заводской номер: 412-1007010 Количество на модель: 4

412-1007010

4

007249

412-1007010

Код: 007249

Артикул: 412-1007010,

Производитель:
