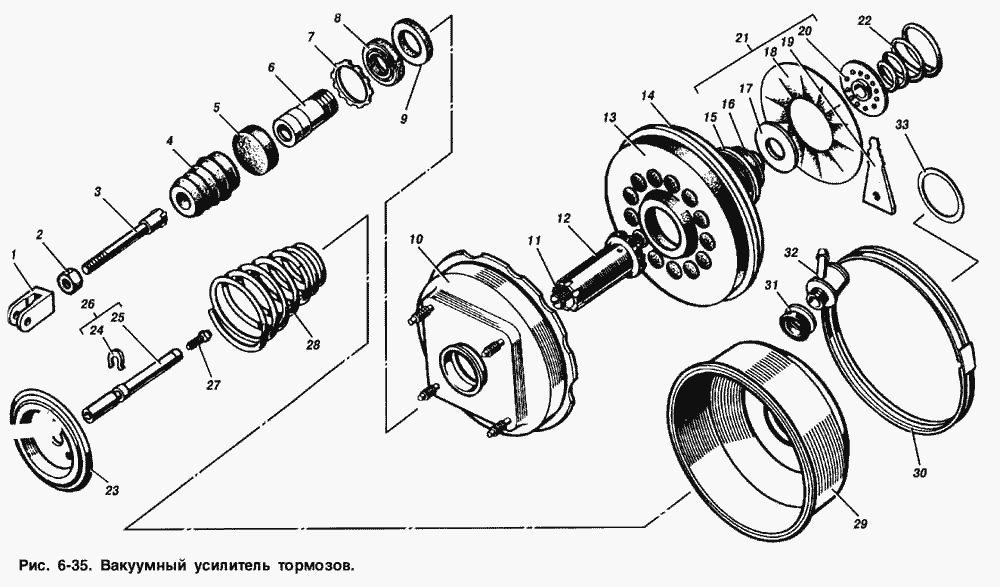

Вакуумный усилитель тормозов ИЖ 2715. Каталог 1999г.

Управление стояночным тормозом ИЖ 2715 Сигнальное устройство, регулятор давления ИЖ 2715

Вид отображения:

Детали справа

По ширине экрана

412-3510010

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Усилитель вакуумный тормозов в сборе

Заводской номер: 412-3510010 Количество на модель: 1

412-3510010

1

1

Номер детали на чертеже:

1

Вилка толкателя

Заводской номер: 21251-3505064 Количество на модель: 1

21251-3505064

1

2

Номер детали на чертеже:

2

Гайка М8

Заводской номер: 250510-29 Количество на модель: 1

250510-29

1

3

Номер детали на чертеже:

3

Толкатель поршня

Заводской номер: 412-3510028 Количество на модель: 1

412-3510028

1

4

Номер детали на чертеже:

4

Чехол

Заводской номер: 412-3510066 Количество на модель: 1

412-3510066

1

5

Номер детали на чертеже:

5

Фильтр воздушный

Заводской номер: 412-3510076 Количество на модель: 1

412-3510076

1

6

Номер детали на чертеже:

6

Втулка

Заводской номер: 412-3510030 Количество на модель: 1

412-3510030

1

7

Номер детали на чертеже:

7

Шайба стопорная

Заводской номер: 412-3510064 Количество на модель: 1

412-3510064

1

8

Номер детали на чертеже:

8

Манжета

Заводской номер: 412-3510060 Количество на модель: 1

412-3510060

1

9

Номер детали на чертеже:

9

Кольцо

Заводской номер: 412-3510062 Количество на модель: 1

412-3510062

1

10

Номер детали на чертеже:

10

Основание корпуса

Заводской номер: 412-3510012 Количество на модель: 1

412-3510012

1

11

Номер детали на чертеже:

11

Винт

Заводской номер: 412-3510056 Количество на модель: 1

412-3510056

1

12

Номер детали на чертеже:

12

Корпус поршня

Заводской номер: 412-3510048 Количество на модель: 1

412-3510048

1

13

Номер детали на чертеже:

13

Диафрагма

Заводской номер: 412-3510038 Количество на модель: 1

412-3510038

1

14

Номер детали на чертеже:

14

Кольцо опорное

Заводской номер: 412-3510042-01 Количество на модель: 1

412-3510042-01

1

15

Номер детали на чертеже:

15

Кольцо запорное

Заводской номер: 412-3510040 Количество на модель: 1

412-3510040

1

16

Номер детали на чертеже:

16

Клапан центральный

Заводской номер: 412-3510023 Количество на модель: 1

412-3510023

1

17

Номер детали на чертеже:

17

Шайба опорная

Заводской номер: 412-3510025 Количество на модель: 1

412-3510025

1

18

Номер детали на чертеже:

18

Оболочка секторов

Заводской номер: 412-3510022-01 Количество на модель: 1

412-3510022-01

1

19

Номер детали на чертеже:

19

Сектор опорного диска

Заводской номер: 412-3510018 Количество на модель: 12

412-3510018

12

20

Номер детали на чертеже:

20

Шайба секторов

Заводской номер: 412-3510024 Количество на модель: 1

412-3510024

1

21

Номер детали на чертеже:

21

Диск опорный

Заводской номер: 412-3510016 Количество на модель: 1

412-3510016

1

22

Номер детали на чертеже:

22

Пружина секторов

Заводской номер: 412-3510046 Количество на модель: 1

412-3510046

1

23

Номер детали на чертеже:

23

Тарелка опорная

Заводской номер: 412-3510044 Количество на модель: 1

412-3510044

1

24

Номер детали на чертеже:

24

Скоба упорная

Заводской номер: 412-3510036 Количество на модель: 1

412-3510036

1

25

Номер детали на чертеже:

25

Шток усилителя

Заводской номер: 412-3510052 Количество на модель: 1

412-3510052

1

26

Номер детали на чертеже:

26

Шток усилителя в сборе

Заводской номер: 412-3510050 Количество на модель: 1

412-3510050

1

27

Номер детали на чертеже:

27

Болт

Заводской номер: 412-3510074 Количество на модель: 1

412-3510074

1

28

Номер детали на чертеже:

28

Пружина

Заводской номер: 412-3510068 Количество на модель: 1

412-3510068

1

29

Номер детали на чертеже:

29

Крышка корпуса

Заводской номер: 412-3510014 Количество на модель: 1

412-3510014

1

30

Номер детали на чертеже:

30

Кольцо соединительное

Заводской номер: 412-3510071-10 Количество на модель: 1

412-3510071-10

1

31

Номер детали на чертеже:

31

Втулка уплотннтельная

Заводской номер: 412-3510072 Количество на модель: 1

412-3510072

1

32

Номер детали на чертеже:

32

Клапан обратный

Заводской номер: 412-3562009 Количество на модель: 1

412-3562009

1

33

Номер детали на чертеже:

33

Кольцо уплотнительное крышки

Заводской номер: 412-3510088 Количество на модель: 1

412-3510088

1
