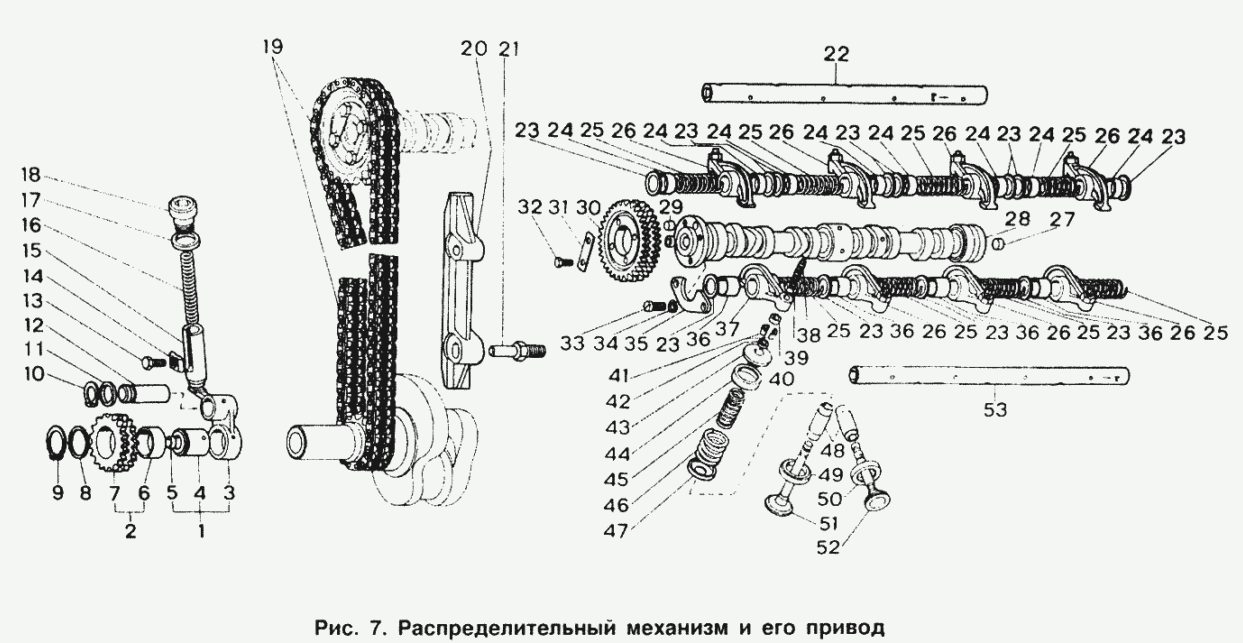

Распределительный механизм и его привод ИЖ 2126. Каталог 2004г.

Коленчатый вал и маховик ИЖ 2126 Впускная труба и выпускной коллектор ИЖ 2126

Вид отображения:

Детали справа

По ширине экрана

412-1007080-БР

412-1006010

412-1007033-БР

412-1006950

412-1006050-10

3317-1007082-20

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Седло вставное выпускного клапана, увеличенное на 0,6 мм

Заводской номер: 412-1007080-БР Количество на модель: 4

412-1007080-БР

4

Номер детали на чертеже:

Вал распределительный в сборе

Заводской номер: 412-1006010 Количество на модель: 1

412-1006010

1

Номер детали на чертеже:

Втулка клапана направляющая, увеличенная на 0,25 мм

Заводской номер: 412-1007033-БР Количество на модель: 8

412-1007033-БР

8

Номер детали на чертеже:

Привод распределительного вала (комплект)

Заводской номер: 412-1006950 Количество на модель: 1

412-1006950

1

Номер детали на чертеже:

Рычаг со звездочкой в сборе

Заводской номер: 412-1006050-10 Количество на модель: 1

412-1006050-10

1

Номер детали на чертеже:

Седло вставное впускного клапана, увеличенное на 0,6 мм

Заводской номер: 3317-1007082-20 Количество на модель: 4

3317-1007082-20

4

1

Номер детали на чертеже:

1

Рычаг натяжного устройства в сборе

Заводской номер: 412-1006051-10 Количество на модель: 1

412-1006051-10

1

2

Номер детали на чертеже:

2

Звездочка натяжного устройства в сборе

Заводской номер: 412-1006045-10 Количество на модель: 1

412-1006045-10

1

3

Номер детали на чертеже:

3

Рычаг натяжного устройства

Заводской номер: 412-1006052-10 Количество на модель: 1

412-1006052-10

1

4

Номер детали на чертеже:

4

Ось звездочки

Заводской номер: 412-1006053 Количество на модель: 1

412-1006053

1

5

Номер детали на чертеже:

5

Заглушка 10х9

Заводской номер: 367017 Количество на модель: 1

367017

1

6

Номер детали на чертеже:

6

Втулка звездочки

Заводской номер: 412-1006047 Количество на модель: 1

412-1006047

1

7

Номер детали на чертеже:

7

Звездочка натяжного устройства

Заводской номер: 412-1006046-10 Количество на модель: 1

412-1006046-10

1

8

Номер детали на чертеже:

8

Шайба 22

Заводской номер: 365143 Количество на модель: 1

365143

1

9

Номер детали на чертеже:

9

Кольцо диам. 22 пружинное опорное

Заводской номер: 366561 Количество на модель: 1

366561

1

10

Номер детали на чертеже:

10

Кольцо диам. 12 пружинное опорное

Заводской номер: 366560 Количество на модель: 1

366560

1

11

Номер детали на чертеже:

11

Шайба 12

Заводской номер: 365144 Количество на модель: 1

365144

1

12

Номер детали на чертеже:

12

Ось рычага

Заводской номер: 412-1006056 Количество на модель: 1

412-1006056

1

13

Номер детали на чертеже:

13

Болт М10х24

Заводской номер: 360129-29 Количество на модель: 1

360129-29

1

14

Номер детали на чертеже:

14

Пластина прижимная

Заводской номер: 412-1006075-01 Количество на модель: 1

412-1006075-01

1

15

Номер детали на чертеже:

15

Плунжер натяжного устройства

Заводской номер: 412-1006066-01 Количество на модель: 1

412-1006066-01

1

16

Номер детали на чертеже:

16

Пружина натяжного устройства

Заводской номер: 412-1006070 Количество на модель: 1

412-1006070

1

17

Номер детали на чертеже:

17

Шайба 22

Заводской номер: 365145 Количество на модель: 1

365145

1

18

Номер детали на чертеже:

18

Пробка-заглушка М22х1,5

Заводской номер: 367102-29 Количество на модель: 1

367102-29

1

19

Номер детали на чертеже:

19

Цепь привода вала в сборе

Заводской номер: 412-1006040-30 Количество на модель: 1

412-1006040-30

1

20

Номер детали на чертеже:

20

Успокоитель цепи

Заводской номер: 412-1006078-01 Количество на модель: 1

412-1006078-01

1

003511

412-1006078-01

Код: 003511

Артикул: 412-1006078-01,

Производитель:

21

Номер детали на чертеже:

21

Ось успокоителя цепи

Заводской номер: 412-1006080 Количество на модель: 2

412-1006080

2

22

Номер детали на чертеже:

22

Ось коромысел выпускных клапанов в сборе

Заводской номер: 412-1007104 Количество на модель: 1

412-1007104

1

23

Номер детали на чертеже:

23

Шайба 16

Заводской номер: 365156 Количество на модель: 12

365156

12

24

Номер детали на чертеже:

24

Втулка распорная коромысел малая

Заводской номер: 412-1007136 Количество на модель: 4

412-1007136

4

25

Номер детали на чертеже:

25

Пружина поджимная коромысла

Заводской номер: 407-1007130 Количество на модель: 8

407-1007130

8

26

Номер детали на чертеже:

26

Коромысло клапана в сборе

Заводской номер: 412-11007140 Количество на модель: 8

412-11007140

8

28

Номер детали на чертеже:

28

Вал распределительный

Заводской номер: 412-1006015 Количество на модель: 1

412-1006015

1

29

Номер детали на чертеже:

29

Штифт 8х10

Заводской номер: 361890 Количество на модель: 1

361890

1

30

Номер детали на чертеже:

30

Звездочка ведомая вала

Заводской номер: 412-1006020-20 Количество на модель: 1

412-1006020-20

1

31

Номер детали на чертеже:

31

Пластина болтов крепления звездочки

Заводской номер: 412-1006023 Количество на модель: 2

412-1006023

2

32

Номер детали на чертеже:

32

Болт М6х14

Заводской номер: 201417 Количество на модель: 4

201417

4

33

Номер детали на чертеже:

33

Винт М6х20

Заводской номер: 222527 Количество на модель: 2

222527

2

34

Номер детали на чертеже:

34

Шайба 6 пружинная

Заводской номер: 252134 Количество на модель: 2

252134

2

35

Номер детали на чертеже:

35

Фланец упорный вала

Заводской номер: 412-1006018 Количество на модель: 1

412-1006018

1

36

Номер детали на чертеже:

36

Втулка распорная коромысел большая

Заводской номер: 412-1007134 Количество на модель: 4

412-1007134

4

37

Номер детали на чертеже:

37

Коромысло клапана

Заводской номер: 412-11007146 Количество на модель: 8

412-11007146

8

38

Номер детали на чертеже:

38

Винт регулировочный коромысла клапана М8х1

Заводской номер: 412-1007122 Количество на модель: 8

412-1007122

8

39

Номер детали на чертеже:

39

Контргайка М8х1

Заводской номер: 362003-11 Количество на модель: 8

362003-11

8

40

Номер детали на чертеже:

40

Наконечник стержня

Заводской номер: 412-1007012 Количество на модель: 8

412-1007012

8

41

Номер детали на чертеже:

41

Сухарь клапана

Заводской номер: 412-1007028-01 Количество на модель: 16

412-1007028-01

16

003315

412-1007028

Код: 003315

Артикул: 412-1007028,

Производитель:

42

Номер детали на чертеже:

42

Шайба уплотнительная тарелки

Заводской номер: 412-1007027 Количество на модель: 8

412-1007027

8

091080

412-1007027

Код: 091080

Артикул: 412-1007027,

Производитель:

43

Номер детали на чертеже:

43

Тарелка пружины клапана

Заводской номер: 412-1007025 Количество на модель: 8

412-1007025

8

44

Номер детали на чертеже:

44

Колпак клапана маслозащитный

Заводской номер: 412-1007014 Количество на модель: 8

412-1007014

8

45

Номер детали на чертеже:

45

Пружина клапана внутренняя

Заводской номер: 412-1007021 Количество на модель: 8

412-1007021

8

46

Номер детали на чертеже:

46

Пружина клапана наружная

Заводской номер: 412-1007020 Количество на модель: 8

412-1007020

8

47

Номер детали на чертеже:

47

Шайба опорная пружины

Заводской номер: 408-1007030 Количество на модель: 8

408-1007030

8

48

Номер детали на чертеже:

48

Втулка направляющая клапана

Заводской номер: 412-1007033 Количество на модель: 8

412-1007033

8

49

Номер детали на чертеже:

49

Седло вставное впускного клапана

Заводской номер: 3317-1007082 Количество на модель: 4

3317-1007082

4

50

Номер детали на чертеже:

50

Седло вставное выпускного клапана

Заводской номер: 412-1007080 Количество на модель: 4

412-1007080

4

51

Номер детали на чертеже:

51

Клапан впускной

Заводской номер: 3317-1007010 Количество на модель: 4

3317-1007010

4

52

Номер детали на чертеже:

52

Клапан выпускной в сборе

Заводской номер: 248-1007012 Количество на модель: 4

248-1007012

4

53

Номер детали на чертеже:

53

Ось коромысел впускных клапанов в сборе

Заводской номер: 412-1007100 Количество на модель: 1

412-1007100

1
