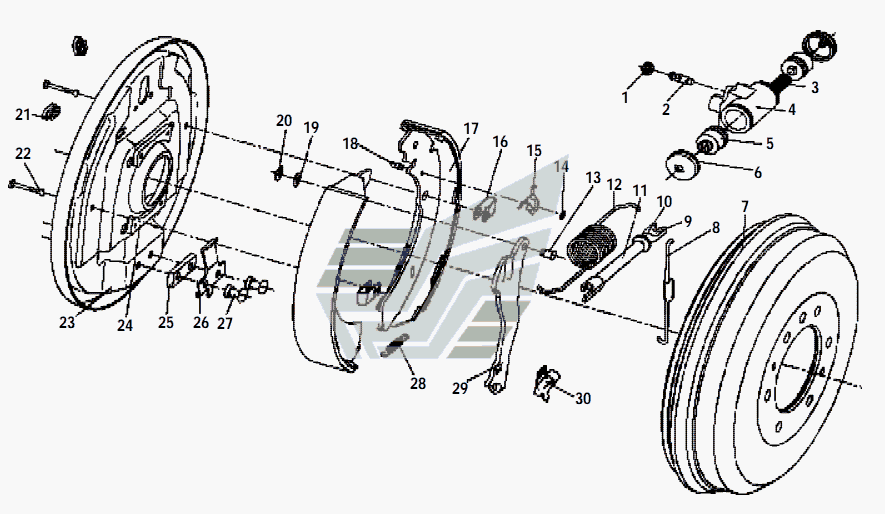

REAR BRAKE AND BRAKE DRUM GW-Sailor. Каталог 2007г.

REAR BRAKE AND BRAKE DRUM GW-Sailor FRAME ASSEMBLY GW-Sailor

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BLEEDING CAP

Заводской номер: 3502171-P00 Количество на модель: 1
3502171-P00
1
2

Номер детали на чертеже:

2

BLEEDING PLUG

Заводской номер: 3502172-P00 Количество на модель: 1
3502172-P00
1
3

Номер детали на чертеже:

3

PISTON SPRING

Заводской номер: 3502173-P00 Количество на модель: 1
3502173-P00
1
4

Номер детали на чертеже:

4

BRAKE WHEEL CYLINDER

Заводской номер: 3502174-P00 Количество на модель: 1
3502174-P00
1
5

Номер детали на чертеже:

5

PISTON ASSEMBLY

Заводской номер: 3502175-P00 Количество на модель: 2
3502175-P00
2
6

Номер детали на чертеже:

6

BRAKE WHEEL CYLINDER SHIELD

Заводской номер: 3502176-P00 Количество на модель: 2
3502176-P00
2
7

Номер детали на чертеже:

7

REAR BRAKE DRUM

Заводской номер: 3502011-P00 Количество на модель: 1
3502011-P00
1
8

Номер детали на чертеже:

8

TURN BOARD ADJUSTING SPRING

Заводской номер: 3502108-P00 Количество на модель: 1
3502108-P00
1
9

Номер детали на чертеже:

9

PLAY ADJUSTMENT SPINDLE NOSE

Заводской номер: 3502155-P00 Количество на модель: 2
3502155-P00
2
10

Номер детали на чертеже:

10

PLAY ADJUSTMENT WHEEL, LH

Заводской номер: 3502151-P00 Количество на модель: 1
3502151-P00
1
10

Номер детали на чертеже:

10

PLAY ADJUSTMENT WHEEL, RH

Заводской номер: 3502152-P00 Количество на модель: 1
3502152-P00
1
11

Номер детали на чертеже:

11

PLAY ADJUSTMENT SCREW BOLT, LH

Заводской номер: 3502154-P00 Количество на модель: 1
3502154-P00
1
11

Номер детали на чертеже:

11

PLAY ADJUSTMENT SCREW BOLT, RH

Заводской номер: 3502153-P00 Количество на модель: 1
3502153-P00
1
12

Номер детали на чертеже:

12

RETURN SPRING, RH

Заводской номер: 3502102-P00 Количество на модель: 1
3502102-P00
1
12

Номер детали на чертеже:

12

RETURN SPRING, LH

Заводской номер: 3502101-P00 Количество на модель: 1
3502101-P00
1
13

Номер детали на чертеже:

13

DRAW ARM PIN

Заводской номер: 3502111-P00 Количество на модель: 1
3502111-P00
1
14

Номер детали на чертеже:

14

ELASTIC RING

Заводской номер: Q43105 Количество на модель: 1
Q43105
1
15

Номер детали на чертеже:

15

SELF-TUNING TURN BOARD, LH

Заводской номер: 3502103-P00 Количество на модель: 1
3502103-P00
1
15

Номер детали на чертеже:

15

SELF-TUNING TURN BOARD, RH

Заводской номер: 3502104-P00 Количество на модель: 1
3502104-P00
1
16

Номер детали на чертеже:

16

COMPRESSION SPRING

Заводской номер: 3502106-P00 Количество на модель: 1
3502106-P00
1
17

Номер детали на чертеже:

17

BRAKE SHOE ASSEMBLY

Заводской номер: 3502137-P00 Количество на модель: 2
3502137-P00
2
18

Номер детали на чертеже:

18

TURN BOARD DOWEL PIN

Заводской номер: 3502112-P00 Количество на модель: 1
3502112-P00
1
19

Номер детали на чертеже:

19

WASHER

Заводской номер: Q47108 Количество на модель: 1
Q47108
1
20

Номер детали на чертеже:

20

DRAW ARM FASTENING RING

Заводской номер: 3502113-P00 Количество на модель: 1
3502113-P00
1
21

Номер детали на чертеже:

21

RUBBER PLUG COVER

Заводской номер: 3502109-P00 Количество на модель: 2
3502109-P00
2
22

Номер детали на чертеже:

22

COMPRESSION SPRING DRAG ROD

Заводской номер: 3502105-P00 Количество на модель: 2
3502105-P00
2
23

Номер детали на чертеже:

23

BRAKE BOTTOM PLATE, LH

Заводской номер: 3502131-P00 Количество на модель: 1
3502131-P00
1
23

Номер детали на чертеже:

23

BRAKE BOTTOM PLATE, RH

Заводской номер: 3502132-P00 Количество на модель: 1
3502132-P00
1
24

Номер детали на чертеже:

24

DOWEL BOARD

Заводской номер: 3502136-P00 Количество на модель: 2
3502136-P00
2
25

Номер детали на чертеже:

25

ANCHOR PAD

Заводской номер: 3502134-P00 Количество на модель: 1
3502134-P00
1
26

Номер детали на чертеже:

26

ANCHOR PLATE

Заводской номер: 3502133-P00 Количество на модель: 1
3502133-P00
1
27

Номер детали на чертеже:

27

FLAT HEAD RIVET

Заводской номер: 3502135-P00 Количество на модель: 2
3502135-P00
2
28

Номер детали на чертеже:

28

BRAKE SHOE ADJUSTING SPRING

Заводской номер: 3502107-P00 Количество на модель: 1
3502107-P00
1
29

Номер детали на чертеже:

29

PARKING BRAKE DRAW ARM, RH

Заводской номер: 3502184-P00 Количество на модель: 1
3502184-P00
1
29

Номер детали на чертеже:

29

PARKING BRAKE DRAW ARM, LH

Заводской номер: 3502183-P00 Количество на модель: 1
3502183-P00
1
30

Номер детали на чертеже:

30

DRAW ARM BRACKET, RH

Заводской номер: 3502182-P00 Количество на модель: 1
3502182-P00
1
30

Номер детали на чертеже:

30

DRAW ARM BRACKET, LH

Заводской номер: 3502181-P00 Количество на модель: 1
3502181-P00
1
