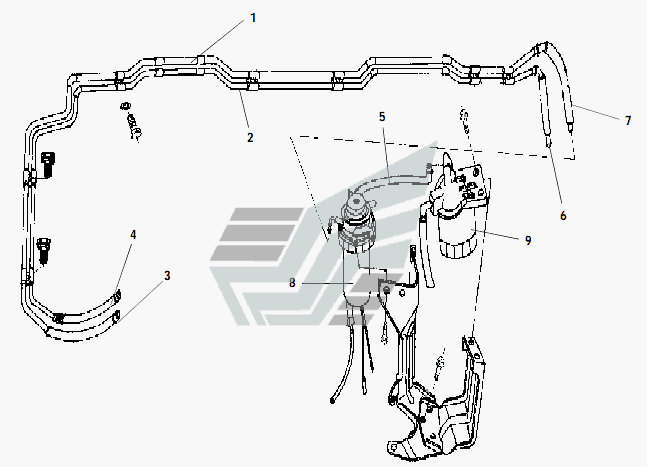

FUEL PIPE AND JOINTS GW-Sailor. Каталог 2007г.

FUEL PIPE AND JOINTS GW-Sailor FUEL PIPE AND JOINTS GW-Sailor

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
3
4
5
5
6
6
7
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

OUTLET PIPE, FUEL TANK

Заводской номер: 1104113-B02 Количество на модель: 1
1104113-B02
1
1

Номер детали на чертеже:

1

OUTLET PIPE, FUEL TANK

Заводской номер: 1104113-B03 Количество на модель: 1
1104113-B03
1
2

Номер детали на чертеже:

2

FUEL RETURN HOSE, FUEL TANK

Заводской номер: 1104114-B02 Количество на модель: 1
1104114-B02
1
3

Номер детали на чертеже:

3

FUEL OUTLET HOSE, FUEL TANK

Заводской номер: 1104101-B02 Количество на модель: 1
1104101-B02
1
3

Номер детали на чертеже:

3

FUEL OUTLET HOSE, FUEL TANK

Заводской номер: 1104101-B03 Количество на модель: 1
1104101-B03
1
4

Номер детали на чертеже:

4

FUEL RETURN HOSE, FUEL TANK

Заводской номер: 1104102-B02 Количество на модель: 1
1104102-B02
1
5

Номер детали на чертеже:

5

INLET HOSE, FUEL FILTER

Заводской номер: 1104103-B22 Количество на модель: 1
1104103-B22
1
5

Номер детали на чертеже:

5

INLET HOSE, FUEL FILTER

Заводской номер: 1104103-B02 Количество на модель: 1
1104103-B02
1
6

Номер детали на чертеже:

6

ENGINE FUEL RETURN HOSE

Заводской номер: 1104106-B02 Количество на модель: 1
1104106-B02
1
6

Номер детали на чертеже:

6

ENGINE FUEL RETURN HOSE

Заводской номер: 1104106-B04 Количество на модель: 1
1104106-B04
1
7

Номер детали на чертеже:

7

FUEL INLET HOSE, OIL WATER SEPARATOR

Заводской номер: 1104107-B04 Количество на модель: 1
1104107-B04
1
7

Номер детали на чертеже:

7

FUEL INLET HOSE, OIL WATER SEPARATOR

Заводской номер: 1104107-B22 Количество на модель: 1
1104107-B22
1
8

Номер детали на чертеже:

8

OIL WATER SEPARATOR ASSEMBLY

Заводской номер: 1125100-D17 Количество на модель: 1
1125100-D17
1
9

Номер детали на чертеже:

9

FUEL FILTER ASSEMBLY

Заводской номер: 1117100-D17 Количество на модель: 1
1117100-D17
1
