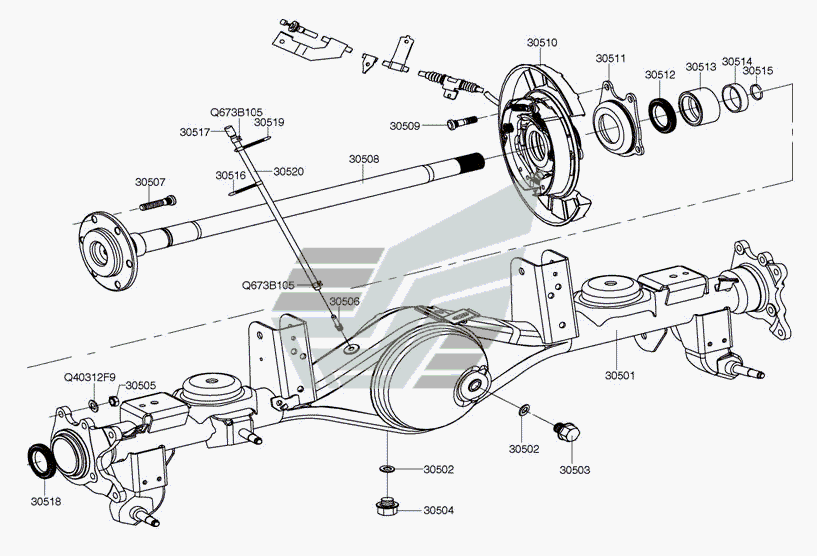

Мост задний полуось заднего моста GW-Hower. Каталог 2006г.

Дифференциал заднего моста GW-Hower Рама GW-Hower

Вид отображения:

Детали справа

По ширине экрана

Q40312F9

Q673B105

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

SPRING WASHER - PARKING BRAKE

Заводской номер: Q40312F9 Количество на модель: 8

Q40312F9

8

Номер детали на чертеже:

STEEL BAND TYPE SPRING HOOP

Заводской номер: Q673B105 Количество на модель: 2

Q673B105

2

1

Номер детали на чертеже:

1

REAR AXLE HOUSING ASSEMBLY

Заводской номер: 2401100-K00 Количество на модель: 1

2401100-K00

1

2

Номер детали на чертеже:

2

WASHER

Заводской номер: 2401039-K00 Количество на модель: 2

2401039-K00

2

3

Номер детали на чертеже:

3

FUEL FILLING PLUG

Заводской номер: 2401038-K00 Количество на модель: 1

2401038-K00

1

4

Номер детали на чертеже:

4

OIL DRAIN SCREW PLUG ASSEMBLY

Заводской номер: 2401038-K00A1 Количество на модель: 1

2401038-K00A1

1

5

Номер детали на чертеже:

5

NUT - PARKING BRAKE

Заводской номер: 2402112-K00 Количество на модель: 8

2402112-K00

8

6

Номер детали на чертеже:

6

VENTILATION VALVE SET BOLT

Заводской номер: 2401163-K00 Количество на модель: 1

2401163-K00

1

7

Номер детали на чертеже:

7

Шпилька колеса заднего

Заводской номер: 3101012-K00 Количество на модель: 12

3101012-K00

12

8

Номер детали на чертеже:

8

Полуось заднего моста

Заводской номер: 2403113-K00 Количество на модель: 1

2403113-K00

1

9

Номер детали на чертеже:

9

BOLT, PARKING BRAKE

Заводской номер: 3507011-K00 Количество на модель: 4

3507011-K00

4

10

Номер детали на чертеже:

10

PARKING BRAKE ASSEMBLY, LH

Заводской номер: 3507100-K00 Количество на модель: 1

3507100-K00

1

187455

GREAT WALL/HAVAL

3507100-K00

Код: 187455

Артикул: 3507100-K00,

Производитель: GREAT WALL/HAVAL

10

Номер детали на чертеже:

10

PARKING BRAKE ASSEMBLY, RH

Заводской номер: 3507200-K00 Количество на модель: 1

3507200-K00

1

11

Номер детали на чертеже:

11

OIL SEAL PRESSURE SEAT - REAR AXLE

Заводской номер: 2403301-K00 Количество на модель: 2

2403301-K00

2

12

Номер детали на чертеже:

12

Сальник полуоси заднего моста наружний

Заводской номер: 2403122-K00 Количество на модель: 2

2403122-K00

2

13

Номер детали на чертеже:

13

Подшипник полуоси заднего моста

Заводской номер: 2403123-K00 Количество на модель: 2

2403123-K00

2

14

Номер детали на чертеже:

14

Втулка запорная полуоси заднего моста

Заводской номер: 2406056-K00 Количество на модель: 2

2406056-K00

2

15

Номер детали на чертеже:

15

Кольцо стопорное запорной втулки полуоси заднего моста

Заводской номер: 2403124-K00 Количество на модель: 2

2403124-K00

2

16

Номер детали на чертеже:

16

BAND

Заводской номер: 2401171-K00 Количество на модель: 1

2401171-K00

1

17

Номер детали на чертеже:

17

Сапун заднего моста в сборе

Заводской номер: 2401160-K00 Количество на модель: 1

2401160-K00

1

18

Номер детали на чертеже:

18

REAR BEARING INSIDE OIL SEAL SEAT

Заводской номер: 2403121-K00 Количество на модель: 2

2403121-K00

2

19

Номер детали на чертеже:

19

VENTILATION PIPE CLAMP BAND

Заводской номер: 2401105-K00 Количество на модель:

2401105-K00

20

Номер детали на чертеже:

20

HOSE - BREATHER VALVE

Заводской номер: 2401168-K00 Количество на модель: 1

2401168-K00

1
