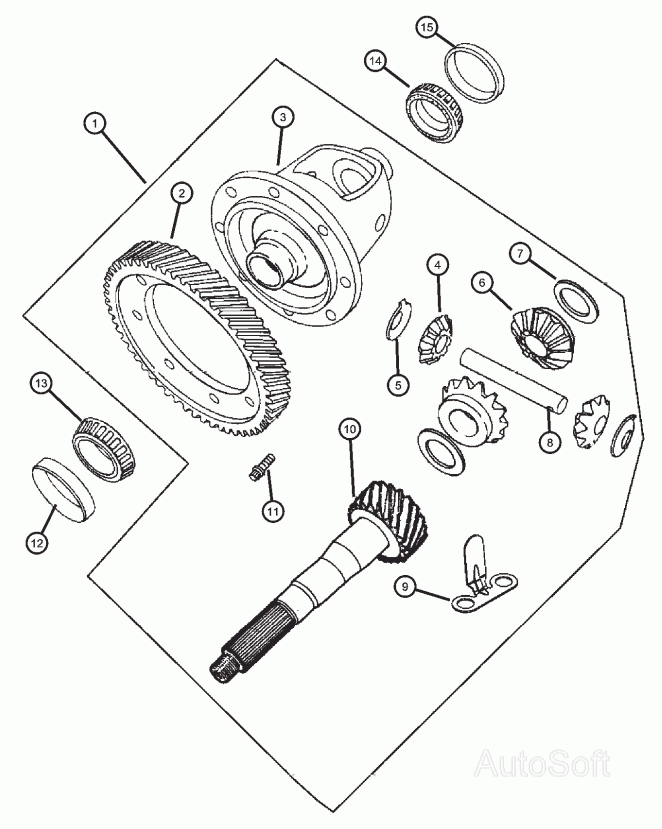

Дифференциал АКП Волга Сайбер. Каталог 2009г.

Противооткатное устройство АКП Волга Сайбер

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Дифференциал трансмиссии. Двигатели ECC, EDZ

Заводской номер: 04800241AB Количество на модель: 1

04800241AB

1

2

Номер детали на чертеже:

2

Шестерня дифференциала, коронная, 60-зубчатая. Двигатели ECC, EDZ

Заводской номер: 04659175AB Количество на модель: 1

04659175AB

1

3

Номер детали на чертеже:

3

Корпус дифференциала. Двигатели ECC, EDZ

Заводской номер: 04659500AC Количество на модель: 1

04659500AC

1

4

Номер детали на чертеже:

4

Шестерня ведущая дифференциала. Двигатели ECC, EDZ

Заводской номер: 04800300AA Количество на модель: 2

04800300AA

2

5

Номер детали на чертеже:

5

Шайба упорная. Двигатели ECC, EDZ

Заводской номер: 4412521 Количество на модель: 2

4412521

2

6

Номер детали на чертеже:

6

Шестерня полуосевая дифференциала. Двигатели ECC, EDZ

Заводской номер: 04800299AA Количество на модель: 2

04800299AA

2

7

Номер детали на чертеже:

7

Комплект шайб упорных полуосевой шестерни. Двигатели ECC, EDZ

Заводской номер: 4504568 Количество на модель: 1

4504568

1

8

Номер детали на чертеже:

8

Вал ведущей шестерни. Двигатели ECC, EDZ

Заводской номер: 04659142AB Количество на модель: 1

04659142AB

1

9

Номер детали на чертеже:

9

Кронштейн вала ведущей шестерни. Двигатели ECC, EDZ

Заводской номер: 04800013AB Количество на модель: 2

04800013AB

2

10

Номер детали на чертеже:

10

Вал шестерни раздаточной

Заводской номер: 04531976AB Количество на модель: 1

04531976AB

1

11

Номер детали на чертеже:

11

Винт со специальным буртиком, М10х1х29. Двигатели ECC, EDZ

Заводской номер: 6502034 Количество на модель: 12

6502034

12

12

Номер детали на чертеже:

12

Чашка опорного подшипника дифференциала. Двигатели ECC, EDZ

Заводской номер: 4800230 Количество на модель: 1

4800230

1

13

Номер детали на чертеже:

13

Кольцо внутреннее подшипника дифференциала. Двигатели ECC, EDZ

Заводской номер: 04567025AB Количество на модель: 1

04567025AB

1

14

Номер детали на чертеже:

14

Кольцо внутреннее конического подшипника дифференциала. Левое. Двигатели ECC, EDZ

Заводской номер: 4659238 Количество на модель: 1

4659238

1

15

Номер детали на чертеже:

15

Кольцо наружное подшипника дифференциала. Двигатели ECC, EDZ

Заводской номер: 4567022 Количество на модель: 1

4567022

1

16

Номер детали на чертеже:

16

Прокладка конечной передачи, 0,82 мм. Двигатели ECC, EDZ

Заводской номер: 4659253 Количество на модель: 1

4659253

1

17

Номер детали на чертеже:

17

Кольцо промежуточное передачи конечной 0,98 мм. Двигатели ECC, EDZ

Заводской номер: 4659257 Количество на модель: 1

4659257

1

18

Номер детали на чертеже:

18

Кольцо промежуточное передачи конечной 1,02 мм. Двигатели ECC, EDZ

Заводской номер: 4659258 Количество на модель: 1

4659258

1

19

Номер детали на чертеже:

19

Кольцо промежуточное передачи конечной 1,06 мм. Двигатели ECC, EDZ

Заводской номер: 4659259 Количество на модель: 1

4659259

1

20

Номер детали на чертеже:

20

Кольцо промежуточное передачи конечной 1,10 мм. Двигатели ECC, EDZ

Заводской номер: 4659260 Количество на модель: 1

4659260

1

21

Номер детали на чертеже:

21

Кольцо промежуточное передачи конечной 1,14 мм. Двигатели ECC, EDZ

Заводской номер: 4659261 Количество на модель: 1

4659261

1

22

Номер детали на чертеже:

22

Кольцо промежуточное передачи конечной 1,18 мм. Двигатели ECC, EDZ

Заводской номер: 4659262 Количество на модель: 1

4659262

1

23

Номер детали на чертеже:

23

Кольцо промежуточное передачи конечной 1,22 мм. Двигатели ECC, EDZ

Заводской номер: 4659263 Количество на модель: 1

4659263

1

24

Номер детали на чертеже:

24

Кольцо промежуточное передачи конечной 1,26 мм. Двигатели ECC, EDZ

Заводской номер: 4659264 Количество на модель: 1

4659264

1

25

Номер детали на чертеже:

25

Кольцо промежуточное передачи конечной 1,30 мм. Двигатели ECC, EDZ

Заводской номер: 4659265 Количество на модель: 1

4659265

1

26

Номер детали на чертеже:

26

Кольцо промежуточное передачи конечной 1,34 мм. Двигатели ECC, EDZ

Заводской номер: 4659266 Количество на модель: 1

4659266

1

27

Номер детали на чертеже:

27

Кольцо промежуточное передачи конечной 1,38 мм. Двигатели ECC, EDZ

Заводской номер: 4659267 Количество на модель: 1

4659267

1

28

Номер детали на чертеже:

28

Кольцо промежуточное передачи конечной 1,42 мм. Двигатели ECC, EDZ

Заводской номер: 4659268 Количество на модель: 1

4659268

1

29

Номер детали на чертеже:

29

Кольцо промежуточное передачи конечной 1,46 мм. Двигатели ECC, EDZ

Заводской номер: 4659269 Количество на модель: 1

4659269

1

30

Номер детали на чертеже:

30

Кольцо промежуточное передачи конечной 1,50 мм. Двигатели ECC, EDZ

Заводской номер: 4659270 Количество на модель: 1

4659270

1

31

Номер детали на чертеже:

31

Кольцо промежуточное передачи конечной 1,54 мм. Двигатели ECC, EDZ

Заводской номер: 4659271 Количество на модель: 1

4659271

1

32

Номер детали на чертеже:

32

Кольцо промежуточное передачи конечной 1,58 мм. Двигатели ECC, EDZ

Заводской номер: 4659272 Количество на модель: 1

4659272

1

33

Номер детали на чертеже:

33

Кольцо промежуточное передачи конечной 1,62 мм. Двигатели ECC, EDZ

Заводской номер: 4659273 Количество на модель: 1

4659273

1

34

Номер детали на чертеже:

34

Кольцо промежуточное передачи конечной 1,66 мм. Двигатели ECC, EDZ

Заводской номер: 4659274 Количество на модель: 1

4659274

1

35

Номер детали на чертеже:

35

Кольцо промежуточное передачи конечной 1,70 мм. Двигатели ECC, EDZ

Заводской номер: 4659275 Количество на модель: 1

4659275

1

36

Номер детали на чертеже:

36

Прокладка конечной передачи, 1,74 мм. Двигатели ECC, EDZ

Заводской номер: 4659276 Количество на модель: 1

4659276

1

37

Номер детали на чертеже:

37

Прокладка конечной передачи, 1,78 мм. Двигатели ECC, EDZ

Заводской номер: 4659277 Количество на модель: 1

4659277

1

38

Номер детали на чертеже:

38

Прокладка конечной передачи, 1,82 мм. Двигатели ECC, EDZ

Заводской номер: 4659278 Количество на модель: 1

4659278

1

39

Номер детали на чертеже:

39

Прокладка конечной передачи, 1,86 мм. Двигатели ECC, EDZ

Заводской номер: 4659279 Количество на модель: 1

4659279

1

40

Номер детали на чертеже:

40

Кольцо промежуточное передачи конечной 2,02 мм. Двигатели ECC, EDZ

Заводской номер: 4659283 Количество на модель: 1

4659283

1

41

Номер детали на чертеже:

41

Кольцо промежуточное передачи конечной 2,06 мм. Двигатели ECC, EDZ

Заводской номер: 4659284 Количество на модель: 1

4659284

1
