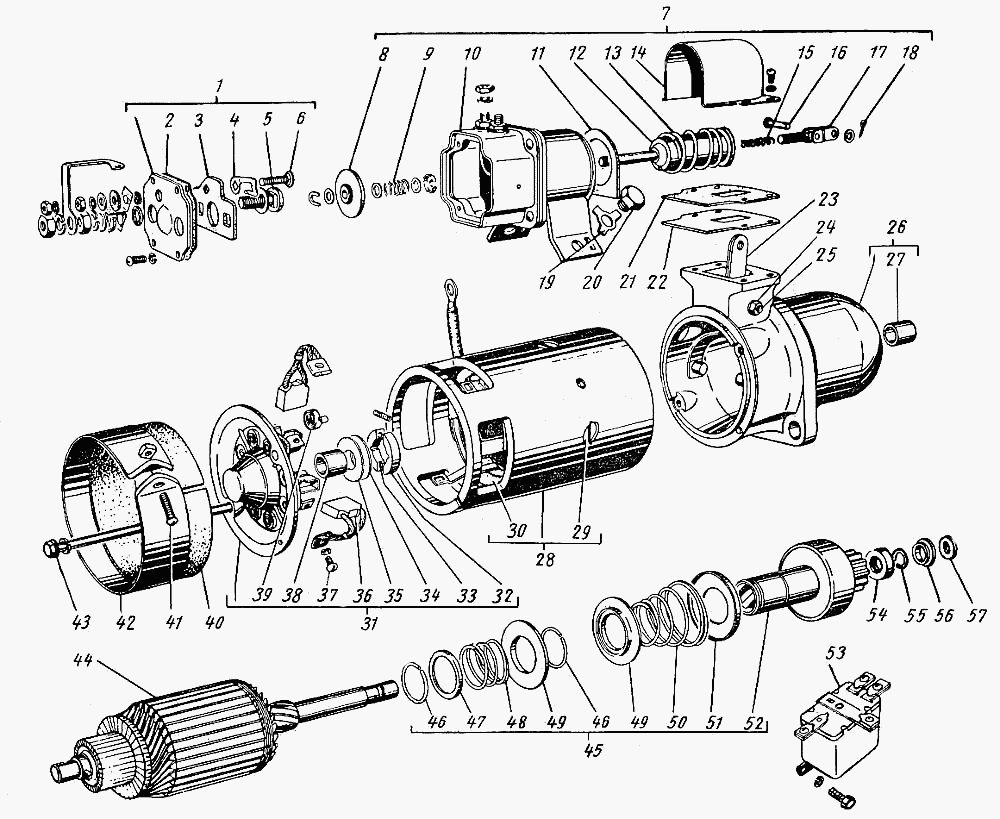

Стартер ГАЗ-21 (каталог 69 г.). Каталог 1969г.

Катушка зажигания, запальные свечи и распределитель ГАЗ-21 (каталог 69 г.) Фара и подфарники ГАЗ-21 (каталог 69 г.)

Вид отображения:

Детали справа

По ширине экрана

СТ8-3708622

МХ-0169

РС14-3708120

СТ113-3708170

Х-4001

МХ-934

Х-1482

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Вкладыш привода

Заводской номер: СТ8-3708622 Количество на модель: 2

СТ8-3708622

2

Номер детали на чертеже:

Гайка

Заводской номер: МХ-0169 Количество на модель: 1

МХ-0169

1

Номер детали на чертеже:

Катушка реле в сборе

Заводской номер: РС14-3708120 Количество на модель: 1

РС14-3708120

1

Номер детали на чертеже:

Катушки в сборе

Заводской номер: СТ113-3708170 Количество на модель: 1

СТ113-3708170

1

Номер детали на чертеже:

Шайба 5Т пружинная

Заводской номер: Х-4001 Количество на модель: 4

Х-4001

4

Номер детали на чертеже:

Шайба

Заводской номер: МХ-934 Количество на модель: 3

МХ-934

3

Номер детали на чертеже:

Шайба 6Т пружинная

Заводской номер: Х-1482 Количество на модель: 1

Х-1482

1

1

Номер детали на чертеже:

1

Крышка реле в сборе

Заводской номер: РС14-3708030 Количество на модель: 1

РС14-3708030

1

2

Номер детали на чертеже:

2

Прокладка

Заводской номер: РС14-3708002 Количество на модель: 1

РС14-3708002

1

3

Номер детали на чертеже:

3

Прокладка изоляционная

Заводской номер: РС14-3708033 Количество на модель: 1

РС14-3708033

1

4

Номер детали на чертеже:

4

Контакт гибкий

Заводской номер: РС14-3708034 Количество на модель: 1

РС14-3708034

1

5

Номер детали на чертеже:

5

Болт контактный

Заводской номер: РС14-3708032 Количество на модель: 2

РС14-3708032

2

6

Номер детали на чертеже:

6

Болт

Заводской номер: МХ-1095 Количество на модель: 3

МХ-1095

3

7

Номер детали на чертеже:

7

Реле электромагнитное стартера в сборе

Заводской номер: РС14-3708000 Количество на модель: 1

РС14-3708000

1

8

Номер детали на чертеже:

8

Диск контактный в сборе

Заводской номер: РС6-3708030 Количество на модель: 1

РС6-3708030

1

9

Номер детали на чертеже:

9

Пружина диска

Заводской номер: РС14-3708007 Количество на модель: 1

РС14-3708007

1

10

Номер детали на чертеже:

10

Ярмо электромагнитное с кожухом в сборе

Заводской номер: РС14-3708100 Количество на модель: 1

РС14-3708100

1

11

Номер детали на чертеже:

11

Прокладка

Заводской номер: СТ21-3708007 Количество на модель: 1

СТ21-3708007

1

12

Номер детали на чертеже:

12

Якорь со штоком в сборе

Заводской номер: РС14-3708010 Количество на модель: 1

РС14-3708010

1

13

Номер детали на чертеже:

13

Пружина якоря

Заводской номер: РС14-3708004 Количество на модель: 1

РС14-3708004

1

14

Номер детали на чертеже:

14

Кожух защитный

Заводской номер: СТ21-3708016 Количество на модель: 1

СТ21-3708016

1

15

Номер детали на чертеже:

15

Пружина

Заводской номер: РС14-3708008 Количество на модель: 1

РС14-3708008

1

16

Номер детали на чертеже:

16

Штифт

Заводской номер: СТ21-3708002 Количество на модель: 1

СТ21-3708002

1

17

Номер детали на чертеже:

17

Винт регулировочный в сборе

Заводской номер: РС14-3708020 Количество на модель: 1

РС14-3708020

1

18

Номер детали на чертеже:

18

Шплинт

Заводской номер: МХ-0955 Количество на модель: 1

МХ-0955

1

19

Номер детали на чертеже:

19

Шайба замковая

Заводской номер: МХ-0287 Количество на модель: 2

МХ-0287

2

20

Номер детали на чертеже:

20

Болт крепления реле

Заводской номер: МХ-0032 Количество на модель: 2

МХ-0032

2

21

Номер детали на чертеже:

21

Прокладка защитного кожуха нижняя

Заводской номер: СТ21-3708015 Количество на модель: 1

СТ21-3708015

1

22

Номер детали на чертеже:

22

Прокладка защитного кожуха

Заводской номер: СТ21-3708017 Количество на модель: 1

СТ21-3708017

1

23

Номер детали на чертеже:

23

Рычаг привода стартера

Заводской номер: СТ21-3708020 Количество на модель: 1

СТ21-3708020

1

24

Номер детали на чертеже:

24

Гайка М6-6Н

Заводской номер: 8Х-1533 Количество на модель: 1

8Х-1533

1

25

Номер детали на чертеже:

25

Ось рычага привода стартера

Заводской номер: СТ21-3708014 Количество на модель: 1

СТ21-3708014

1

26

Номер детали на чертеже:

26

Крышка стартера со стороны привода в сборе

Заводской номер: СТ21-3708400-Г Количество на модель: 1

СТ21-3708400-Г

1

27

Номер детали на чертеже:

27

Втулка крышки со стороны привода

Заводской номер: СЛ-138-88 Количество на модель: 1

СЛ-138-88

1

019168

СТ230.3708302/8402 СТ230-3708302

Код: 019168

Артикул: СТ230.3708302/8402, СТ230-3708302

Производитель:

28

Номер детали на чертеже:

28

Корпус в сборе

Заводской номер: СТ113-3708100 Количество на модель: 1

СТ113-3708100

1

29

Номер детали на чертеже:

29

Винт крепления полюса

Заводской номер: Х1-9449 Количество на модель: 4

Х1-9449

4

30

Номер детали на чертеже:

30

Катушки в сборе

Заводской номер: СТ113-3708120 Количество на модель: 1

СТ113-3708120

1

31

Номер детали на чертеже:

31

Крышка со стороны коллектора в сборе

Заводской номер: СТ113-3708300 Количество на модель: 1

СТ113-3708300

1

32

Номер детали на чертеже:

32

Колодка тормоза

Заводской номер: СТ21-3708307 Количество на модель: 2

СТ21-3708307

2

33

Номер детали на чертеже:

33

Пружина тормоза

Заводской номер: СТ21-3708308 Количество на модель: 2

СТ21-3708308

2

34

Номер детали на чертеже:

34

Шайба упорная

Заводской номер: МХ-0787 Количество на модель: 1

МХ-0787

1

35

Номер детали на чертеже:

35

Шайба упорная

Заводской номер: МХ-0788 Количество на модель: 1

МХ-0788

1

36

Номер детали на чертеже:

36

Щетка

Заводской номер: СТ130А-3708050 Количество на модель: 4

СТ130А-3708050

4

37

Номер детали на чертеже:

37

Винт М5-8gх12

Заводской номер: МХ-0097 Количество на модель: 4

МХ-0097

4

38

Номер детали на чертеже:

38

Вкладыш

Заводской номер: СТ28-3708403 Количество на модель: 1

СТ28-3708403

1

39

Номер детали на чертеже:

39

Пружина щетки

Заводской номер: СТ21-3708304 Количество на модель: 4

СТ21-3708304

4

40

Номер детали на чертеже:

40

Прокладка

Заводской номер: СТ28-3708043 Количество на модель: 1

СТ28-3708043

1

41

Номер детали на чертеже:

41

Винт

Заводской номер: МХ-0278 Количество на модель: 1

МХ-0278

1

42

Номер детали на чертеже:

42

Лента защитная

Заводской номер: СТ28-3708042 Количество на модель: 1

СТ28-3708042

1

43

Номер детали на чертеже:

43

Шпилька стяжная

Заводской номер: СТ8-3708003 Количество на модель: 2

СТ8-3708003

2

44

Номер детали на чертеже:

44

Якорь в сборе

Заводской номер: СТ21-3708200-Б Количество на модель: 1

СТ21-3708200-Б

1

45

Номер детали на чертеже:

45

Привод стартера в сборе

Заводской номер: СТ21-3708600 Количество на модель: 1

СТ21-3708600

1

46

Номер детали на чертеже:

46

Кольцо запорное

Заводской номер: СТ21-3708602 Количество на модель: 2

СТ21-3708602

2

47

Номер детали на чертеже:

47

Чашка

Заводской номер: СТ21-3708606 Количество на модель: 1

СТ21-3708606

1

48

Номер детали на чертеже:

48

Пружина

Заводской номер: СТ21-3708604 Количество на модель: 1

СТ21-3708604

1

49

Номер детали на чертеже:

49

Втулка отводки

Заводской номер: СТ21-3708601 Количество на модель: 2

СТ21-3708601

2

50

Номер детали на чертеже:

50

Буферная пружина

Заводской номер: СТ21-3708603 Количество на модель: 1

СТ21-3708603

1

51

Номер детали на чертеже:

51

Чашка упорная привода стартера большая

Заводской номер: СТ21-3708608 Количество на модель: 1

СТ21-3708608

1

52

Номер детали на чертеже:

52

Втулка направляющая с шестерней в сборе

Заводской номер: СТ21-3708610 Количество на модель: 1

СТ21-3708610

1

53

Номер детали на чертеже:

53

Реле включения стартера в сборе (21-3708250-А2)

Заводской номер: РС-502 Количество на модель: 1

РС-502

1

017258

Рафэлгриг

РС502 РС-502

Код: 017258

Артикул: РС502, РС-502

Производитель: Рафэлгриг

54

Номер детали на чертеже:

54

Кольцо

Заводской номер: СТ14-3708005 Количество на модель: 1

СТ14-3708005

1

55

Номер детали на чертеже:

55

Кольцо

Заводской номер: СТ4-3708007 Количество на модель: 1

СТ4-3708007

1

56

Номер детали на чертеже:

56

Шайба

Заводской номер: СТ4-3708006 Количество на модель: 1

СТ4-3708006

1

57

Номер детали на чертеже:

57

Шайба регулировочная

Заводской номер: МХ-997 Количество на модель: 3

МХ-997

3
