Поршни и шатуны М20 Победа

Головка цилиндров М20 Победа Коленчатый вал и маховик М20 Победа

Вид отображения:

Детали справа

По ширине экрана

12-1004014-НР

12-1004024-МР

20-1000101-МР

12-1004024-НР

20-1000101-НР

11-6135-БР

11-6135-ВР

11-6135-ГР

12-1004014-АР

12-1004014-БР

12-1004014-ВР1

12-1004014-ЕР

12-1004014-ЖР

12-1004014-ИР

12-1004014-КР

12-1004014-ЛР

12-1004014-МР

20-1000101-ЛР

12-1004024-ЛР

20-1004057-КР

20-1004057-ИР

20-1004057-ЖР

20-1004057-ЕР

20-1004057-ДР

20-1004057-ГР

20-1004057-ВР

20-1004057-БР

20-1004057-ИБР

20-1004057-ДБР

20-1000101-Б

12-1004024-ВР

20-1000101-ВР

12-1004024-ЕР

20-1000101-ЕР

12-1004024-ИР

20-1000101-ИР

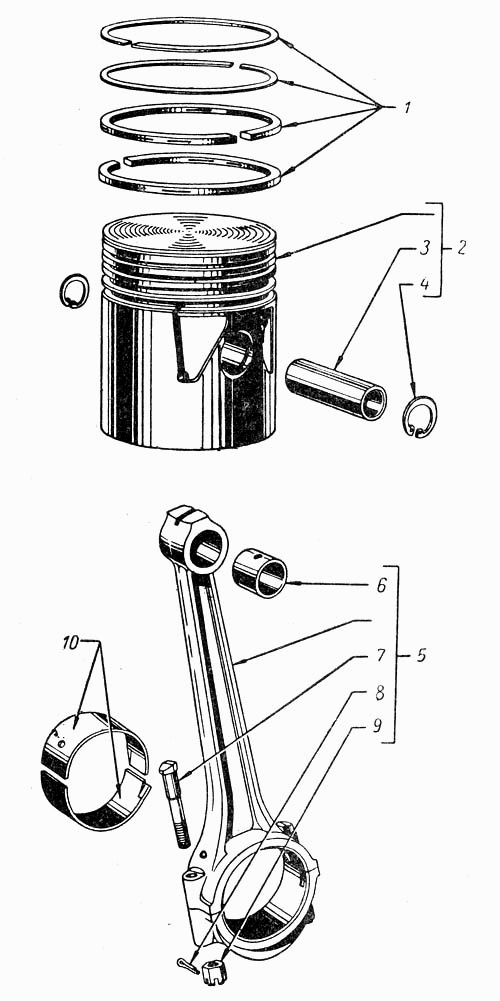

1

2

3

4

5

6

7

8

9

10

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Поршень диаметром 83,50 мм с пальцем и стопорными кольцами в сборе

Заводской номер: 12-1004014-НР Количество на модель: 4

12-1004014-НР

4

Номер детали на чертеже:

Кольца поршневые диаметром 83,25 мм (комплект на 1 поршень)

Заводской номер: 12-1004024-МР Количество на модель: 4

12-1004024-МР

4

Номер детали на чертеже:

Кольца поршневые диаметром 83,25 мм (комплект на 1 двигатель)

Заводской номер: 20-1000101-МР Количество на модель: 1

20-1000101-МР

1

Номер детали на чертеже:

Кольца поршневые диам 83,50 мм

Заводской номер: 12-1004024-НР Количество на модель: 4

12-1004024-НР

4

Номер детали на чертеже:

Кольца поршневые диаметром 83,50 мм (комплект на 1 двигатель)

Заводской номер: 20-1000101-НР Количество на модель: 1

20-1000101-НР

1

Номер детали на чертеже:

Палец поршневой диаметром 22,08 мм

Заводской номер: 11-6135-БР Количество на модель: 4

11-6135-БР

4

Номер детали на чертеже:

Палец поршневой диаметром 22,12 мм

Заводской номер: 11-6135-ВР Количество на модель: 4

11-6135-ВР

4

Номер детали на чертеже:

Палец поршневой диаметром 22,20 мм

Заводской номер: 11-6135-ГР Количество на модель: 4

11-6135-ГР

4

Номер детали на чертеже:

Поршень диаметром 82,00 мм с пальцем и стопорными кольцами в сборе

Заводской номер: 12-1004014-АР Количество на модель: 4

12-1004014-АР

4

Номер детали на чертеже:

Поршень диаметром 82,08 мм с пальцем и стопорными кольцами в сборе

Заводской номер: 12-1004014-БР Количество на модель: 4

12-1004014-БР

4

Номер детали на чертеже:

Поршень диаметром 82,12 мм с пальцем и стопорными кольцами в сборе

Заводской номер: 12-1004014-ВР1 Количество на модель: 4

12-1004014-ВР1

4

Номер детали на чертеже:

Поршень диаметром 82,50 мм с пальцем и стопорными кольцами в сборе

Заводской номер: 12-1004014-ЕР Количество на модель: 4

12-1004014-ЕР

4

Номер детали на чертеже:

Поршень диаметром 82,58 мм с пальцем и стопорными кольцами в сборе

Заводской номер: 12-1004014-ЖР Количество на модель: 4

12-1004014-ЖР

4

Номер детали на чертеже:

Поршень диаметром 82,62 мм с пальцем и стопорными кольцами в сборе

Заводской номер: 12-1004014-ИР Количество на модель: 4

12-1004014-ИР

4

Номер детали на чертеже:

Поршень диаметром 82,80 мм с пальцем и стопорными кольцами в сборе

Заводской номер: 12-1004014-КР Количество на модель: 4

12-1004014-КР

4

Номер детали на чертеже:

Поршень с пальцем и стопорными кольцами в сборе диам 83,00 мм

Заводской номер: 12-1004014-ЛР Количество на модель: 4

12-1004014-ЛР

4

Номер детали на чертеже:

Поршень диаметром 83,25 мм с пальцем и стопорными кольцами в сборе

Заводской номер: 12-1004014-МР Количество на модель: 4

12-1004014-МР

4

Номер детали на чертеже:

Кольца поршневые диаметром 83,00 мм (комплект на 1 двигатель)

Заводской номер: 20-1000101-ЛР Количество на модель: 1

20-1000101-ЛР

1

Номер детали на чертеже:

Кольца поршневые диаметром 83,00 мм (комплект на 1 поршень)

Заводской номер: 12-1004024-ЛР Количество на модель: 4

12-1004024-ЛР

4

Номер детали на чертеже:

Вкладыши шатуна диаметром 50,00 мм (комплект на 1 шатун)

Заводской номер: 20-1004057-КР Количество на модель: 4

20-1004057-КР

4

Номер детали на чертеже:

Вкладыши шатуна диаметром 50,25 мм (комплект на 1 шатун)

Заводской номер: 20-1004057-ИР Количество на модель: 4

20-1004057-ИР

4

Номер детали на чертеже:

Вкладыши шатуна диаметром 50,50 мм (комплект на 1 шатун)

Заводской номер: 20-1004057-ЖР Количество на модель: 4

20-1004057-ЖР

4

Номер детали на чертеже:

Вкладыши шатуна диаметром 50,75 мм (комплект на 1 шатун)

Заводской номер: 20-1004057-ЕР Количество на модель: 4

20-1004057-ЕР

4

Номер детали на чертеже:

Вкладыши шатуна диаметром 51,00 мм (комплект на 1 шатун)

Заводской номер: 20-1004057-ДР Количество на модель: 4

20-1004057-ДР

4

Номер детали на чертеже:

Вкладыши шатуна диаметром 51,20 мм (комплект на 1 шатун)

Заводской номер: 20-1004057-ГР Количество на модель: 4

20-1004057-ГР

4

Номер детали на чертеже:

Вкладыши шатуна диаметром 51,25 мм (комплект на 1 шатун)

Заводской номер: 20-1004057-ВР Количество на модель: 4

20-1004057-ВР

4

Номер детали на чертеже:

Вкладыши шатуна диаметром 51,45 мм (комплект на 1 шатун)

Заводской номер: 20-1004057-БР Количество на модель: 4

20-1004057-БР

4

Номер детали на чертеже:

Заготовки для шатунных вкладышей от 51,00 до 50,25 мм (комплект на 1 шатун)

Заводской номер: 20-1004057-ИБР Количество на модель: 4

20-1004057-ИБР

4

Номер детали на чертеже:

Заготовки для шатунных вкладышей от 51,50 до 51,00 мм (комплект на 1 шатун)

Заводской номер: 20-1004057-ДБР Количество на модель: 4

20-1004057-ДБР

4

Номер детали на чертеже:

Кольца поршневые диаметром 81,88 мм (комплект на 1 двигатель)

Заводской номер: 20-1000101-Б Количество на модель: 1

20-1000101-Б

1

Номер детали на чертеже:

Кольца поршневые диаметром 82,25 мм (комплект на 1 поршень)

Заводской номер: 12-1004024-ВР Количество на модель: 4

12-1004024-ВР

4

Номер детали на чертеже:

Кольца поршневые диаметром 82,25 мм (комплект на 1 двигатель)

Заводской номер: 20-1000101-ВР Количество на модель: 1

20-1000101-ВР

1

Номер детали на чертеже:

Кольца поршневые диаметром 82,50 мм (комплект на 1 поршень)

Заводской номер: 12-1004024-ЕР Количество на модель: 4

12-1004024-ЕР

4

Номер детали на чертеже:

Кольца поршневые диаметром 82,50 мм (комплект на 1 двигатель)

Заводской номер: 20-1000101-ЕР Количество на модель: 1

20-1000101-ЕР

1

Номер детали на чертеже:

Кольца поршневые диаметром 82,80 мм (комплект на 1 поршень)

Заводской номер: 12-1004024-ИР Количество на модель: 4

12-1004024-ИР

4

Номер детали на чертеже:

Кольца поршневые диаметром 82,80 мм (комплект на 1 двигатель)

Заводской номер: 20-1000101-ИР Количество на модель: 1

20-1000101-ИР

1

1

Номер детали на чертеже:

1

Кольца диаметром 81,88 мм (комплект на 1 поршень)

Заводской номер: 12-1004024-Б Количество на модель: 4

12-1004024-Б

4

2

Номер детали на чертеже:

2

Поршень с пальцем и стопорными кольцами в сборе диам 81,88 мм

Заводской номер: 12-1004014-Б Количество на модель: 4

12-1004014-Б

4

3

Номер детали на чертеже:

3

Палец поршневой диаметром 22 мм

Заводской номер: 11-6135-А Количество на модель: 4

11-6135-А

4

4

Номер детали на чертеже:

4

Кольцо стопорное поршневого пальца

Заводской номер: 12-1004022-А Количество на модель: 8

12-1004022-А

8

5

Номер детали на чертеже:

5

Шатун в сборе

Заводской номер: 12-1004045 Количество на модель: 4

12-1004045

4

6

Номер детали на чертеже:

6

Втулка шатуна

Заводской номер: 12-1004052-А Количество на модель: 4

12-1004052-А

4

7

Номер детали на чертеже:

7

Болт шатуна

Заводской номер: 11-6214-А Количество на модель: 8

11-6214-А

8

8

Номер детали на чертеже:

8

Шплинт 3,2х20 ОСТ 37.001.171-93

Заводской номер: 258039-П Количество на модель: 8

258039-П

8

040363

Не указан

258039-П

Код: 040363

Артикул: 258039-П,

Производитель: Не указан

9

Номер детали на чертеже:

9

Гайка шатуна

Заводской номер: 11-6212 Количество на модель: 8

11-6212

8

10

Номер детали на чертеже:

10

Вкладыши шатуна диам 51,5 мм

Заводской номер: 20-1004057-А Количество на модель: 4

20-1004057-А

4
