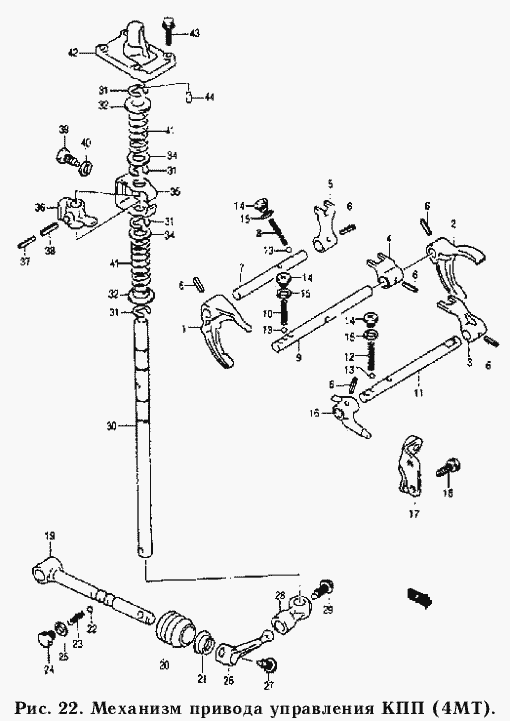

Механизм привода управления КПП (4МТ) Tico

Сцепление механической трансмиссии Tico 4-х скоростная механическая КПП Tico

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вилка шестерни 1 и 2 передачи

Заводской номер: 25211А73В01-000 Количество на модель: 1

25211А73В01-000

1

2

Номер детали на чертеже:

2

Вилка шестерни 3 и 4 передачи

Заводской номер: 25221-70В00-000 Количество на модель: 1

25221-70В00-000

1

3

Номер детали на чертеже:

3

Вилка штока заднего хода

Заводской номер: 25261-70В01-000 Количество на модель: 1

25261-70В01-000

1

4

Номер детали на чертеже:

4

Вилка штока переключения

Заводской номер: 25281-70В01-000 Количество на модель: 1

25281-70В01-000

1

5

Номер детали на чертеже:

5

Вилка штока переключения

Заводской номер: 25271-70В02-000 Количество на модель: 1

25271-70В02-000

1

6

Номер детали на чертеже:

6

Палец штока

Заводской номер: 09205-04009-000 Количество на модель: 6

09205-04009-000

6

7

Номер детали на чертеже:

7

Шток механизма переключения

Заводской номер: 25411А63D01-000 Количество на модель: 1

25411А63D01-000

1

8

Номер детали на чертеже:

8

Пружина фиксатора 1 и 2 передач

Заводской номер: 25415А70В00-000 Количество на модель: 1

25415А70В00-000

1

9

Номер детали на чертеже:

9

Пружина фиксатора

Заводской номер: 25421А63D01-000 Количество на модель: 1

25421А63D01-000

1

11

Номер детали на чертеже:

11

Шток механизма заднего хода

Заводской номер: 25451А78В00-000 Количество на модель: 1

25451А78В00-000

1

12

Номер детали на чертеже:

12

Пружина фиксатора

Заводской номер: 25435А70В00-000 Количество на модель: 1

25435А70В00-000

1

14

Номер детали на чертеже:

14

Болт

Заводской номер: 09128-10005-000 Количество на модель: 3

09128-10005-000

3

15

Номер детали на чертеже:

15

Шайба

Заводской номер: 08322-11103-000 Количество на модель: 3

08322-11103-000

3

16

Номер детали на чертеже:

16

Рычаг механизма заднего хода

Заводской номер: 25251-78В00-000 Количество на модель: 1

25251-78В00-000

1

17

Номер детали на чертеже:

17

Рычаг переключения заднего хода

Заводской номер: 25460-73В00-000 Количество на модель: 1

25460-73В00-000

1

18

Номер детали на чертеже:

18

Болт

Заводской номер: 01937-08203-000 Количество на модель: 1

01937-08203-000

1

19

Номер детали на чертеже:

19

Вал механизма переключения

Заводской номер: 2551 0А73В01 -000 Количество на модель: 1

2551 0А73В01 -000

1

20

Номер детали на чертеже:

20

Чехол вала привода механизма

Заводской номер: 25595А82000-000 Количество на модель: 1

25595А82000-000

1

21

Номер детали на чертеже:

21

Шарик

Заводской номер: 09289-14001-000 Количество на модель: 1

09289-14001-000

1

22

Номер детали на чертеже:

22

Шарик фиксатора вала

Заводской номер: 06112-10004-000 Количество на модель: 1

06112-10004-000

1

23

Номер детали на чертеже:

23

Пружина фиксатора вала

Заводской номер: 25515А60В01-000 Количество на модель: 1

25515А60В01-000

1

24

Номер детали на чертеже:

24

Болт

Заводской номер: 09128-10004-000 Количество на модель: 1

09128-10004-000

1

25

Номер детали на чертеже:

25

Шайба

Заводской номер: 09168-10007-000 Количество на модель: 1

09168-10007-000

1

26

Номер детали на чертеже:

26

Рычаг механизма переключения

Заводской номер: 25521А70В02-000 Количество на модель: 1

25521А70В02-000

1

27

Номер детали на чертеже:

27

Болт

Заводской номер: 25701А60В03-000 Количество на модель: 1

25701А60В03-000

1

28

Номер детали на чертеже:

28

Вилка штока

Заводской номер: 25531А60В01-000 Количество на модель: 1

25531А60В01-000

1

30

Номер детали на чертеже:

30

Вал механизма отбора

Заводской номер: 25571А78В00-000 Количество на модель: 1

25571А78В00-000

1

31

Номер детали на чертеже:

31

Стопорное кольцо вала отбора

Заводской номер: 09383-12002-000 Количество на модель: 1

09383-12002-000

1

32

Номер детали на чертеже:

32

Направляющая пружина отбора

Заводской номер: 25588-60В00-000 Количество на модель: 2

25588-60В00-000

2

33

Номер детали на чертеже:

33

Пружина отбора 1 -2 передачи

Заводской номер: 25576А70В00-000 Количество на модель: 1

25576А70В00-000

1

34

Номер детали на чертеже:

34

Шайба

Заводской номер: 08212-14301-000 Количество на модель: 2

08212-14301-000

2

35

Номер детали на чертеже:

35

Пластина блокировки механизма

Заводской номер: 25311А78В00-000 Количество на модель: 1

25311А78В00-000

1

36

Номер детали на чертеже:

36

Рычаг переключения и выбора

Заводской номер: 25541-60В00-000 Количество на модель: 1

25541-60В00-000

1

37

Номер детали на чертеже:

37

Внутренний палец рычага отбора

Заводской номер: 09205-03016-000 Количество на модель: 1

09205-03016-000

1

38

Номер детали на чертеже:

38

Наружный палец рычага отбора

Заводской номер: 09205-06017-000 Количество на модель: 1

09205-06017-000

1

39

Номер детали на чертеже:

39

Болт

Заводской номер: 25321А60В00-000 Количество на модель: 1

25321А60В00-000

1

40

Номер детали на чертеже:

40

Прокладка

Заводской номер: 09168-10032-000 Количество на модель: 1

09168-10032-000

1

41

Номер детали на чертеже:

41

Пружина

Заводской номер: 25577А70В00-000 Количество на модель: 2

25577А70В00-000

2

42

Номер детали на чертеже:

42

Крышка направляющего привода

Заводской номер: 25573-60В00-000 Количество на модель: 1

25573-60В00-000

1

43

Номер детали на чертеже:

43

Болт

Заводской номер: 01957-06253-000 Количество на модель: 4

01957-06253-000

4

44

Номер детали на чертеже:

44

Установочный палец

Заводской номер: 04221-06129-000 Количество на модель: 2

04221-06129-000

2
