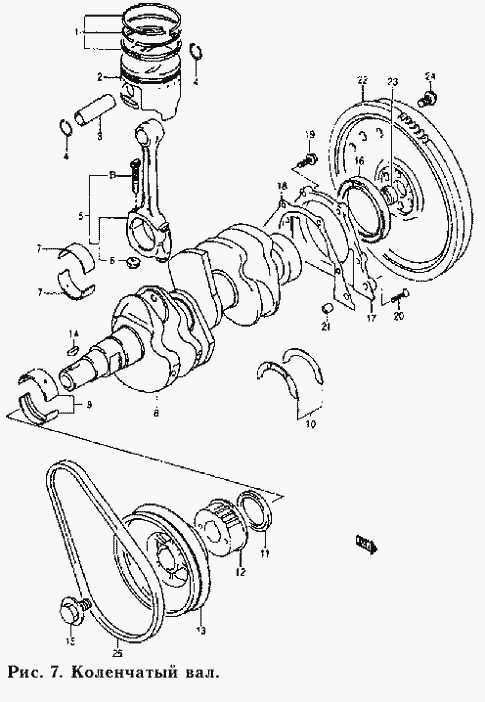

Коленчатый вал Tico

Подушки двигателя Tico Распределительный вал с клапанами Tico

Вид отображения:

Детали справа

По ширине экрана

1

1

1

2

2

2

3

4

5

5

6

7

7

7

7

7

8

9

9

9

10

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Комплект поршневых колец

Заводской номер: 12140А78В 10-000 Количество на модель: 3

12140А78В 10-000

3

1

Номер детали на чертеже:

1

Комплект поршневых колец (0.25)

Заводской номер: 12140А78В 10-025 Количество на модель: 3

12140А78В 10-025

3

1

Номер детали на чертеже:

1

Комплект поршневых колец (0.50)

Заводской номер: 12140А78В 10-050 Количество на модель: 3

12140А78В 10-050

3

2

Номер детали на чертеже:

2

Поршень

Заводской номер: 12111А78В01-0А0 Количество на модель: 3

12111А78В01-0А0

3

2

Номер детали на чертеже:

2

Поршень (0.25)

Заводской номер: 12111А78В01-025 Количество на модель: 3

12111А78В01-025

3

2

Номер детали на чертеже:

2

Поршень (0.50)

Заводской номер: 12111А78В01.050 Количество на модель: 3

12111А78В01.050

3

3

Номер детали на чертеже:

3

Палец поршня

Заводской номер: 12151А29001-000 Количество на модель: 3

12151А29001-000

3

4

Номер детали на чертеже:

4

Стопорное кольцо поршня

Заводской номер: 09381-16001-000 Количество на модель: 6

09381-16001-000

6

5

Номер детали на чертеже:

5

Шатун в сборе

Заводской номер: 12160А78В 00-000 Количество на модель: 3

12160А78В 00-000

3

5

Номер детали на чертеже:

5

Болт шатуна

Заводской номер: 12163А60В 00-000 Количество на модель: 6

12163А60В 00-000

6

6

Номер детали на чертеже:

6

Гайка шатуна

Заводской номер: 09159А08033-000 Количество на модель: 6

09159А08033-000

6

7

Номер детали на чертеже:

7

Шатунный подшипник

Заводской номер: 12181А81051-0А0 Количество на модель: 6

12181А81051-0А0

6

7

Номер детали на чертеже:

7

Шатунный подшипник (0.25)

Заводской номер: 12181А81051-0В0 Количество на модель: 6

12181А81051-0В0

6

7

Номер детали на чертеже:

7

Шатунный подшипник (0.50)

Заводской номер: 12181А81051-050 Количество на модель: 6

12181А81051-050

6

7

Номер детали на чертеже:

7

Шатунный подшипник (0.75)

Заводской номер: 12181А81051-075 Количество на модель: 6

12181А81051-075

6

7

Номер детали на чертеже:

7

Шатунный подшипник (1.00)

Заводской номер: 12181А81051-100 Количество на модель: 6

12181А81051-100

6

8

Номер детали на чертеже:

8

Коленчатый вал

Заводской номер: 12221А78В01-000 Количество на модель: 1

12221А78В01-000

1

9

Номер детали на чертеже:

9

Коренной подшипник в сборе

Заводской номер: 12300-61810-0А0 Количество на модель: 1

12300-61810-0А0

1

9

Номер детали на чертеже:

9

Коренной подшипник (0.50)

Заводской номер: 12341А60D00-050 Количество на модель: 8

12341А60D00-050

8

9

Номер детали на чертеже:

9

Коренной подшипник (0.25)

Заводской номер: 12341А60D00-025 Количество на модель: 8

12341А60D00-025

8

10

Номер детали на чертеже:

10

Упорный подшипник в боре

Заводской номер: 12300-82810-000 Количество на модель: 1

12300-82810-000

1

10

Номер детали на чертеже:

10

Упорный подшипник в боре

Заводской номер: 12300-82820-000 Количество на модель: 1

12300-82820-000

1

11

Номер детали на чертеже:

11

Передний сальник коленвала

Заводской номер: 09283-32026-000 Количество на модель: 1

09283-32026-000

1

685758

GENERAL MOTORS

94535472

Код: 685758

Артикул: 94535472,

Производитель: GENERAL MOTORS

978099

POS

94535472 1411BAWAD0

Код: 978099

Артикул: 94535472, 1411BAWAD0

Производитель: POS

127008

NSP

NSP0194535472 166.160, 94535472

Код: 127008

Артикул: NSP0194535472, 166.160, 94535472

Производитель: NSP

12

Номер детали на чертеже:

12

Шкив привода ремня коленвала

Заводской номер: 12631А78В00-000 Количество на модель: 1

12631А78В00-000

1

13

Номер детали на чертеже:

13

Шкив коленчатого вала

Заводской номер: 12611-71 В 00-000 Количество на модель: 1

12611-71 В 00-000

1

13

Номер детали на чертеже:

13

Шкив коленчатого вала

Заводской номер: 95131-78В00-000 Количество на модель: 1

95131-78В00-000

1

14

Номер детали на чертеже:

14

Шпонка шкива коленчатого вала

Заводской номер: 08341-31059-000 Количество на модель: 1

08341-31059-000

1

15

Номер детали на чертеже:

15

Болт шкива коленчатого вала

Заводской номер: 12619А60В 00-000 Количество на модель: 1

12619А60В 00-000

1

16

Номер детали на чертеже:

16

Задний сальник коленвала

Заводской номер: 09283-60005-000 Количество на модель: 1

09283-60005-000

1

17

Номер детали на чертеже:

17

Корпус сальника

Заводской номер: 11341А70В01-000 Количество на модель: 1

11341А70В01-000

1

18

Номер детали на чертеже:

18

Прокладка корпуса сальника

Заводской номер: 11349-73003-000 Количество на модель: 1

11349-73003-000

1

19

Номер детали на чертеже:

19

Болт

Заводской номер: 01957-06203-000 Количество на модель: 4

01957-06203-000

4

20

Номер детали на чертеже:

20

Болт

Заводской номер: 02122-06253-000 Количество на модель: 2

02122-06253-000

2

21

Номер детали на чертеже:

21

Установочный палец

Заводской номер: 04211-09109-000 Количество на модель: 4

04211-09109-000

4

22

Номер детали на чертеже:

22

Маховик в сборе

Заводской номер: 12652-61000-000 Количество на модель: 1

12652-61000-000

1

23

Номер детали на чертеже:

23

Подшипник входного вала

Заводской номер: 12623А70В 00-000 Количество на модель: 1

12623А70В 00-000

1

24

Номер детали на чертеже:

24

Болт маховика

Заводской номер: 09103-10097-000 Количество на модель: 6

09103-10097-000

6

25

Номер детали на чертеже:

25

Ремень генератора

Заводской номер: 17521А78В00.000 Количество на модель: 1

17521А78В00.000

1
