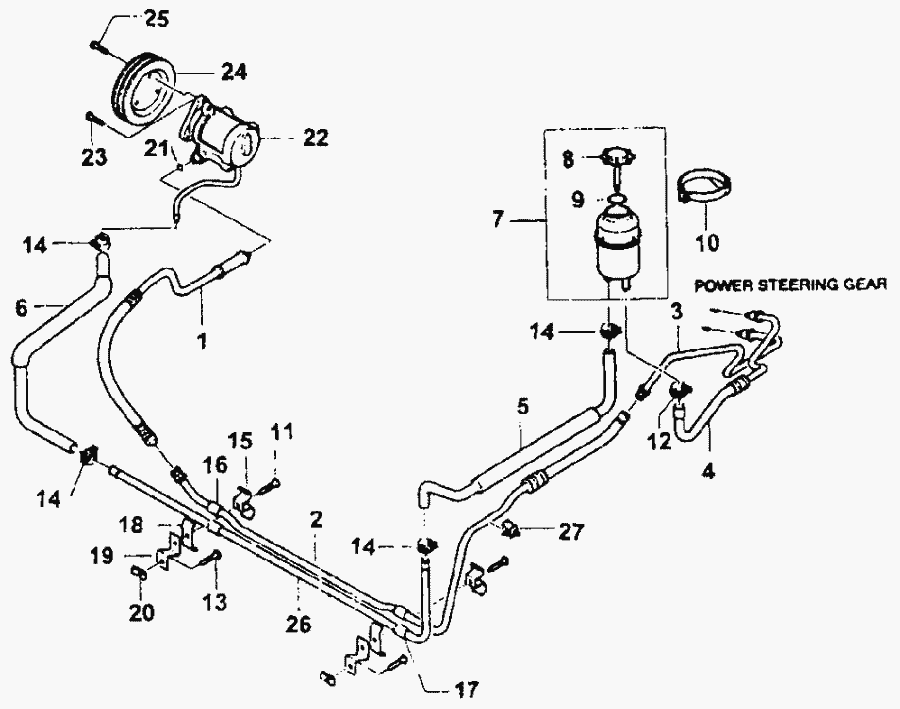

Патрубки гидроусилителя Nexia

Механизм рулевого управления с гидроусилителем Nexia Передний тормозной суппорт Nexia

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шланг насоса рулевого усилителя

Заводской номер: 96224794 Количество на модель: 1

96224794

1

2

Номер детали на чертеже:

2

Эластичный шланг

Заводской номер: 96233947 Количество на модель: 1

96233947

1

3

Номер детали на чертеже:

3

Трубка высокого давления

Заводской номер: 96233943 Количество на модель: 1

96233943

1

4

Номер детали на чертеже:

4

Шланг выпускной

Заводской номер: 96133711-А Количество на модель: 1

96133711-А

1

5

Номер детали на чертеже:

5

Всасывающий шланг

Заводской номер: 96133891 Количество на модель: 1

96133891

1

6

Номер детали на чертеже:

6

Всасывающий шланг насоса

Заводской номер: 96133890 Количество на модель: 1

96133890

1

7

Номер детали на чертеже:

7

Резервуар рулевого усилителя

Заводской номер: 96222501 Количество на модель: 1

96222501

1

8

Номер детали на чертеже:

8

Крышка резервуара усилителя

Заводской номер: 96223701 Количество на модель: 1

96223701

1

9

Номер детали на чертеже:

9

Стопорное кольцо

Заводской номер: 96133765 Количество на модель: 1

96133765

1

10

Номер детали на чертеже:

10

Кронштейн резервуара усилителя

Заводской номер: 96133710-А Количество на модель: 1

96133710-А

1

11

Номер детали на чертеже:

11

Болт

Заводской номер: 11041842 Количество на модель: 1

11041842

1

12

Номер детали на чертеже:

12

Пружинный зажим

Заводской номер: 96133860 Количество на модель: 1

96133860

1

13

Номер детали на чертеже:

13

Болт

Заводской номер: 11054131 Количество на модель: 2

11054131

2

14

Номер детали на чертеже:

14

Пружинный зажим

Заводской номер: 96133861 Количество на модель: 3

96133861

3

15

Номер детали на чертеже:

15

Хомут

Заводской номер: 90217449 Количество на модель: 2

90217449

2

16

Номер детали на чертеже:

16

Уплотнительное кольцо

Заводской номер: 90217446 Количество на модель: 2

90217446

2

17

Номер детали на чертеже:

17

Уплотнительное кольцо

Заводской номер: 90217447 Количество на модель: 2

90217447

2

18

Номер детали на чертеже:

18

Хомут

Заводской номер: 90217448 Количество на модель: 2

90217448

2

19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: 96133379 Количество на модель: 1

96133379

1

20

Номер детали на чертеже:

20

Гайка зажима

Заводской номер: 90159976 Количество на модель: 2

90159976

2

21

Номер детали на чертеже:

21

Стопорное кольцо

Заводской номер: 7829923 Количество на модель: 1

7829923

1

22

Номер детали на чертеже:

22

Гидравлический насос в сборе

Заводской номер: 90411213 Количество на модель: 1

90411213

1

23

Номер детали на чертеже:

23

Болт

Заводской номер: 11041503 Количество на модель: 2

11041503

2

24

Номер детали на чертеже:

24

Шкив гидравлического насоса в сборе

Заводской номер: 90299071 Количество на модель: 1

90299071

1

25

Номер детали на чертеже:

25

Болт

Заводской номер: 11042712 Количество на модель: 3

11042712

3

26

Номер детали на чертеже:

26

Трубка всасывающей линии в сборе

Заводской номер: 96133759 Количество на модель: 1

96133759

1

935434

GENERAL MOTORS

96133759

Код: 935434

Артикул: 96133759,

Производитель: GENERAL MOTORS

27

Номер детали на чертеже:

27

Зажим

Заводской номер: 96176239 Количество на модель: 1

96176239

1
