Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

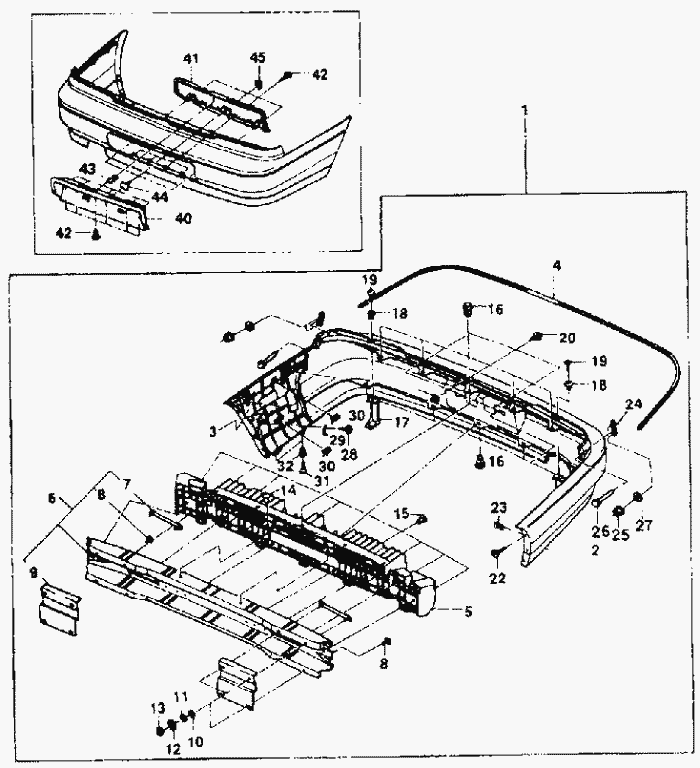

Номер детали на чертеже:

1

Задний бампер в сборе

Заводской номер: 96216628 Количество на модель: 1

96216628

1

2

Номер детали на чертеже:

2

Поверхность заднего бампера

Заводской номер: 96216629 Количество на модель: 1

96216629

1

3

Номер детали на чертеже:

3

Боковой кронштейн заднего бампера

Заводской номер: 96176117 Количество на модель: 1

96176117

1

3

Номер детали на чертеже:

3

Боковой кронштейн заднего бампера

Заводской номер: 96176118 Количество на модель: 1

96176118

1

4

Номер детали на чертеже:

4

Металлическая отделка бампера

Заводской номер: 96226899 Количество на модель: 1

96226899

1

5

Номер детали на чертеже:

5

Ударопоглотитель заднего бампера

Заводской номер: 96178428 Количество на модель: 1

96178428

1

6

Номер детали на чертеже:

6

Усилитель заднего бампера в сборе

Заводской номер: 96134458 Количество на модель: 1

96134458

1

7

Номер детали на чертеже:

7

Противоударная пластина планки

Заводской номер: 10036162 Количество на модель: 2

10036162

2

8

Номер детали на чертеже:

8

Пластина нижнего штифта

Заводской номер: 96187970 Количество на модель: 2

96187970

2

9

Номер детали на чертеже:

9

Усилитель заднего бампера

Заводской номер: 10036278 Количество на модель: 1

10036278

1

9

Номер детали на чертеже:

9

Усилитель заднего бампера

Заводской номер: 10036277 Количество на модель: 1

10036277

1

10

Номер детали на чертеже:

10

Стопорное кольцо

Заводской номер: 10009923 Количество на модель: 6

10009923

6

11

Номер детали на чертеже:

11

Уплотнигельная шайба

Заводской номер: 3991355 Количество на модель: 4

3991355

4

12

Номер детали на чертеже:

12

Уплотнительная шайба

Заводской номер: 96185991 Количество на модель: 4

96185991

4

13

Номер детали на чертеже:

13

Специальная гайка

Заводской номер: 14013347 Количество на модель: 6

14013347

6

14

Номер детали на чертеже:

14

Заклепка

Заводской номер: 9433185 Количество на модель: 2

9433185

2

15

Номер детали на чертеже:

15

Заклепка

Заводской номер: 9441955 Количество на модель: 10

9441955

10

16

Номер детали на чертеже:

16

Заклепка

Заводской номер: 5973400 Количество на модель: 7

5973400

7

17

Номер детали на чертеже:

17

Держатель заднего бампера

Заводской номер: 96176125 Количество на модель: 2

96176125

2

18

Номер детали на чертеже:

18

Стопорный бампер

Заводской номер: 96176269 Количество на модель: 2

96176269

2

19

Номер детали на чертеже:

19

Винт подпорки

Заводской номер: 96176268 Количество на модель: 2

96176268

2

20

Номер детали на чертеже:

20

Винт

Заводской номер: 90051622 Количество на модель: 3

90051622

3

21

Номер детали на чертеже:

21

Седло пружины и шайба

Заводской номер: 96176270 Количество на модель: 3

96176270

3

22

Номер детали на чертеже:

22

Винт

Заводской номер: 10080305 Количество на модель: 2

10080305

2

23

Номер детали на чертеже:

23

Гайка

Заводской номер: 10080302 Количество на модель: 2

10080302

2

24

Номер детали на чертеже:

24

Распорный кронштейн бампера

Заводской номер: 96192221 Количество на модель: 1

96192221

1

24

Номер детали на чертеже:

24

Распорный кронштейн бампера

Заводской номер: 96192222 Количество на модель: 1

96192222

1

25

Номер детали на чертеже:

25

Гайка

Заводской номер: 96192224 Количество на модель: 4

96192224

4

26

Номер детали на чертеже:

26

Болт

Заводской номер: 96192229 Количество на модель: 2

96192229

2

27

Номер детали на чертеже:

27

Задняя мягкая прокладка

Заводской номер: 96177281 Количество на модель: 4

96177281

4

28

Номер детали на чертеже:

28

Винт

Заводской номер: 11505823 Количество на модель: 4

11505823

4

29

Номер детали на чертеже:

29

Гайка зажима

Заводской номер: 11503957 Количество на модель: 6

11503957

6

32

Номер детали на чертеже:

32

Гайка зажима

Заводской номер: 96176126 Количество на модель: 4

96176126

4

40

Номер детали на чертеже:

40

Отделка заднего номерного знака

Заводской номер: 96178425 Количество на модель: 1

96178425

1

41

Номер детали на чертеже:

41

Кронштейн номерной отделки

Заводской номер: 96178426 Количество на модель: 1

96178426

1

43

Номер детали на чертеже:

43

Винт

Заводской номер: 90185409 Количество на модель: 6

90185409

6

44

Номер детали на чертеже:

44

Зажимной болт

Заводской номер: 96178427 Количество на модель: 3

96178427

3

45

Номер детали на чертеже:

45

Гайка

Заводской номер: 11063472 Количество на модель: 3

11063472

3
