Привод управления КПП Matiz

Механизм привода управления КПП Matiz Коробка передач (4AT, JATCO) Matiz

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

12

12

13

14

16

17

17

19

21

22

23

24

24

25

25

26

26

27

27

29

29

31

31

32

32

33

33

35

36

37

37

38

38

39

39

40

41

42

43

44

44

45

45

46

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

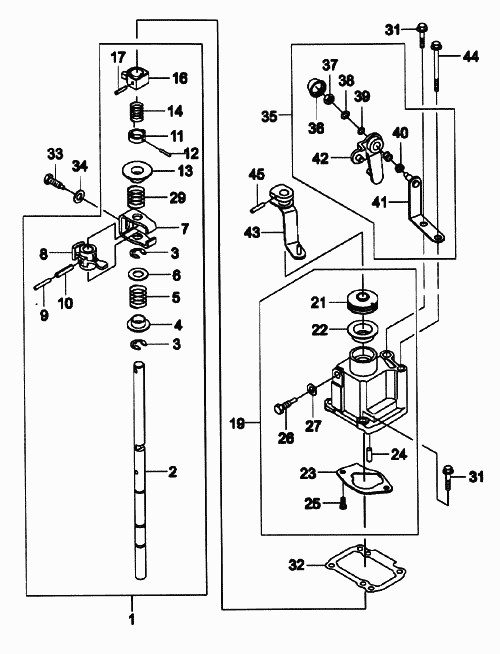

ВАЛ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

Заводской номер: 96257615 Количество на модель: 1

96257615

1

2

Номер детали на чертеже:

2

ВАЛ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

Заводской номер: 96251482 Количество на модель: 1

96251482

1

3

Номер детали на чертеже:

3

Стопорное кольцо вала отбора

Заводской номер: 09383-12002-000 Количество на модель: 2

09383-12002-000

2

3

Номер детали на чертеже:

3

КОЛЬЦО СТОПОРНОЕ

Заводской номер: 94535130 Количество на модель: 2

94535130

2

4

Номер детали на чертеже:

4

Направляющая пружина отбора

Заводской номер: 25588-60В00-000 Количество на модель: 1

25588-60В00-000

1

4

Номер детали на чертеже:

4

ВТУЛКА ВАЛА

Заводской номер: 94580305 Количество на модель: 1

94580305

1

5

Номер детали на чертеже:

5

ПРУЖИНА ОТБОРА ПЕРЕДАЧ

Заводской номер: 94580303 Количество на модель: 1

94580303

1

5

Номер детали на чертеже:

5

ПРУЖИНА ОТБОРА ПЕРЕДАЧ

Заводской номер: 25577А70В00-00 Количество на модель: 1

25577А70В00-00

1

6

Номер детали на чертеже:

6

Шайба

Заводской номер: 08212-14301-000 Количество на модель: 1

08212-14301-000

1

6

Номер детали на чертеже:

6

ШАЙБА

Заводской номер: 94525006 Количество на модель: 1

94525006

1

7

Номер детали на чертеже:

7

ПЛАСТИНА БЛОКИРОВКИ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ

Заводской номер: 25311А78В00-00 Количество на модель: 1

25311А78В00-00

1

7

Номер детали на чертеже:

7

ПЛАСТИНА БЛОКИРОВКИ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ

Заводской номер: 94580291 Количество на модель: 1

94580291

1

8

Номер детали на чертеже:

8

РЫЧАГ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ И ОТБОРА

Заводской номер: 94580301 Количество на модель: 1

94580301

1

8

Номер детали на чертеже:

8

РЫЧАГ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ И ОТБОРА

Заводской номер: 96562139 Количество на модель: 1

96562139

1

9

Номер детали на чертеже:

9

ПАЛЕЦ РЫЧАГА

Заводской номер: 94535798 Количество на модель: 1

94535798

1

9

Номер детали на чертеже:

9

Наружный палец рычага отбора

Заводской номер: 09205-06017-000 Количество на модель: 1

09205-06017-000

1

10

Номер детали на чертеже:

10

Внутренний палец рычага отбора

Заводской номер: 09205-03016-000 Количество на модель: 1

09205-03016-000

1

10

Номер детали на чертеже:

10

ПАЛЕЦ РЫЧАГА

Заводской номер: 94535783 Количество на модель: 1

94535783

1

11

Номер детали на чертеже:

11

НАПРАВЛЯЮЩАЯ КУЛАЧКА ПЕРЕКЛЮЧЕНИЯ

Заводской номер: 96258910 Количество на модель: 1

96258910

1

12

Номер детали на чертеже:

12

Направляющий палец кулачка

Заводской номер: 09205-03035-000 Количество на модель: 2

09205-03035-000

2

12

Номер детали на чертеже:

12

ПАЛЕЦ НАПРАВЛЯЮЩЕЙ КУЛАЧКА

Заводской номер: 94535786 Количество на модель: 2

94535786

2

13

Номер детали на чертеже:

13

ВТУЛКА НАПРАВЛЯЮЩАЯ

Заводской номер: 96246824 Количество на модель: 1

96246824

1

14

Номер детали на чертеже:

14

ПРУЖИНА ВОЗВРАТНАЯ

Заводской номер: 96246825 Количество на модель: 1

96246825

1

16

Номер детали на чертеже:

16

КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ

Заводской номер: 96246822 Количество на модель: 1

96246822

1

17

Номер детали на чертеже:

17

Палец механизма блокировки з/х

Заводской номер: 09205-05018-000 Количество на модель: 1

09205-05018-000

1

17

Номер детали на чертеже:

17

ПАЛЕЦ БЛОКИРОВОЧНЫЙ

Заводской номер: 94535794 Количество на модель: 1

94535794

1

19

Номер детали на чертеже:

19

КРЫШКА ПРИВОДА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ

Заводской номер: 96323008 Количество на модель: 1

96323008

1

21

Номер детали на чертеже:

21

ПЫЛЬНИК

Заводской номер: 96238213 Количество на модель: 1

96238213

1

22

Номер детали на чертеже:

22

ВТУЛКА

Заводской номер: 96563281 Количество на модель: 1

96563281

1

23

Номер детали на чертеже:

23

ПЛАСТИНА КРЫШКИ ПЕРЕКЛЮЧЕНИЯ

Заводской номер: 96246823 Количество на модель: 1

96246823

1

24

Номер детали на чертеже:

24

ПАЛЕЦ УСТАНОВОЧНЫЙ

Заводской номер: 94535943 Количество на модель: 1

94535943

1

24

Номер детали на чертеже:

24

Установочный палец

Заводской номер: 04221-06129-000 Количество на модель: 1

04221-06129-000

1

25

Номер детали на чертеже:

25

БОЛТ

Заводской номер: 09103А06128-00С Количество на модель: 2

09103А06128-00С

2

25

Номер детали на чертеже:

25

БОЛТ

Заводской номер: 94501216 Количество на модель: 2

94501216

2

26

Номер детали на чертеже:

26

БОЛТ

Заводской номер: 25584А60В50-00 Количество на модель: 1

25584А60В50-00

1

26

Номер детали на чертеже:

26

БОЛТ

Заводской номер: 94580304 Количество на модель: 1

94580304

1

27

Номер детали на чертеже:

27

ШАЙБА

Заводской номер: 08322-21083-000 Количество на модель: 1

08322-21083-000

1

27

Номер детали на чертеже:

27

ШАЙБА

Заводской номер: 94525035 Количество на модель: 1

94525035

1

29

Номер детали на чертеже:

29

ПРУЖИНА ОТБОРА 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА

Заводской номер: 94535390 Количество на модель: 1

94535390

1

29

Номер детали на чертеже:

29

ПРУЖИНА ОТБОРА 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА

Заводской номер: 09440-20001 Количество на модель: 1

09440-20001

1

31

Номер детали на чертеже:

31

Болт

Заводской номер: 01957-08253-000 Количество на модель: 4

01957-08253-000

4

31

Номер детали на чертеже:

31

БОЛТ

Заводской номер: 94500438 Количество на модель: 4

94500438

4

32

Номер детали на чертеже:

32

ПРОКЛАДКА КРЫШКИ ПЕРЕКЛЮЧЕНИЯ

Заводской номер: 25574-78В30-000 Количество на модель: 1

25574-78В30-000

1

32

Номер детали на чертеже:

32

ПРОКЛАДКА КРЫШКИ ПЕРЕКЛЮЧЕНИЯ

Заводской номер: 94580302 Количество на модель: 1

94580302

1

33

Номер детали на чертеже:

33

БОЛТ

Заводской номер: 25321А60В00-00 Количество на модель: 1

25321А60В00-00

1

33

Номер детали на чертеже:

33

БОЛТ

Заводской номер: 94580292 Количество на модель: 1

94580292

1

35

Номер детали на чертеже:

35

РЫЧАГ ОТБОРА ПЕРЕДАЧ В СБОРЕ

Заводской номер: 96257611 Количество на модель: 1

96257611

1

36

Номер детали на чертеже:

36

ПЫЛЬНИК НАРУЖНИЙ

Заводской номер: 96238228 Количество на модель: 1

96238228

1

37

Номер детали на чертеже:

37

Гайка

Заводской номер: 08310-12083-000 Количество на модель: 1

08310-12083-000

1

37

Номер детали на чертеже:

37

ГАЙКА

Заводской номер: 94515040 Количество на модель: 1

94515040

1

38

Номер детали на чертеже:

38

ШАЙБА

Заводской номер: 09160-08010 Количество на модель: 1

09160-08010

1

38

Номер детали на чертеже:

38

ШАЙБА

Заводской номер: 94525061 Количество на модель: 1

94525061

1

39

Номер детали на чертеже:

39

ШАЙБА

Заводской номер: 09160-12007 Количество на модель: 1

09160-12007

1

39

Номер детали на чертеже:

39

ШАЙБА

Заводской номер: 94525098 Количество на модель: 1

94525098

1

40

Номер детали на чертеже:

40

ПЫЛЬНИК ВНУТРЕННИЙ

Заводской номер: 96238227 Количество на модель: 1

96238227

1

41

Номер детали на чертеже:

41

КРОНШТЕЙН ОТБОРА ПЕРЕДАЧ

Заводской номер: 96251478 Количество на модель: 1

96251478

1

42

Номер детали на чертеже:

42

РЫЧАГ ОТБОРА ПЕРЕДАЧ

Заводской номер: 96245821 Количество на модель: 1

96245821

1

43

Номер детали на чертеже:

43

РЫЧАГ ВКЛЮЧЕНИЯ ПЕРЕДАЧ

Заводской номер: 96568383 Количество на модель: 1

96568383

1

44

Номер детали на чертеже:

44

БОЛТ

Заводской номер: 01513-08750 Количество на модель: 1

01513-08750

1

44

Номер детали на чертеже:

44

БОЛТ

Заводской номер: 94500343 Количество на модель: 1

94500343

1

45

Номер детали на чертеже:

45

ПАЛЕЦ

Заводской номер: 09205-05001 Количество на модель: 1

09205-05001

1

45

Номер детали на чертеже:

45

ПАЛЕЦ

Заводской номер: 94535791 Количество на модель: 1

94535791

1

534668

GENERAL MOTORS

94535791

Код: 534668

Артикул: 94535791,

Производитель: GENERAL MOTORS

46

Номер детали на чертеже:

46

ВТУЛКА

Заводской номер: 96238218 Количество на модель: 1

96238218

1

749747

GENERAL MOTORS

96238218

Код: 749747

Артикул: 96238218,

Производитель: GENERAL MOTORS
