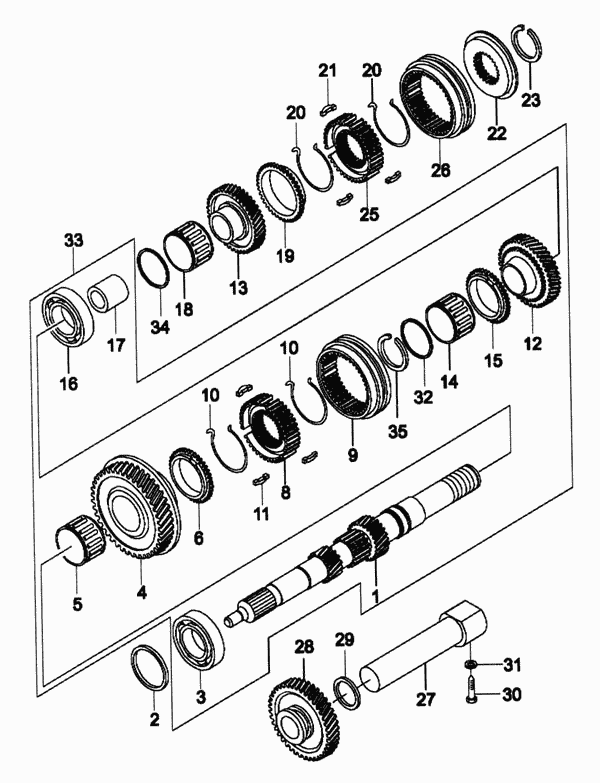

Реверс и обгонная шестерня Matiz

Механизм коробки переменных передач Matiz Механизм привода управления КПП Matiz

Вид отображения:

Детали справа

По ширине экрана

1

1

2

2

3

3

4

4

5

6

8

8

9

9

10

10

11

11

12

13

13

16

16

17

17

19

19

20

20

21

21

22

22

23

23

25

25

26

26

27

27

28

28

29

29

30

30

31

31

32

32

33

34

34

35

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

ВАЛ ПЕРВИЧНЫЙ КПП

Заводской номер: 24111-78В50-000 Количество на модель: 1

24111-78В50-000

1

1

Номер детали на чертеже:

1

ВАЛ ПЕРВИЧНЫЙ КПП

Заводской номер: 94580204 Количество на модель: 1

94580204

1

2

Номер детали на чертеже:

2

САЛЬНИК ПЕРВИЧНОГО ВАЛА

Заводской номер: 24151-73В11 Количество на модель: 1

24151-73В11

1

2

Номер детали на чертеже:

2

САЛЬНИК ПЕРВИЧНОГО ВАЛА

Заводской номер: 94580209 Количество на модель: 1

94580209

1

978053

POS

94580209 1411BAWAP0

Код: 978053

Артикул: 94580209, 1411BAWAP0

Производитель: POS

237089

GENERAL MOTORS

94580209

Код: 237089

Артикул: 94580209,

Производитель: GENERAL MOTORS

3

Номер детали на чертеже:

3

Подшипник входного вала

Заводской номер: 09262А20098-000 Количество на модель: 1

09262А20098-000

1

3

Номер детали на чертеже:

3

ПОДШИПНИК ПЕРВИЧНОГО ВАЛА

Заводской номер: 94535181 Количество на модель: 1

94535181

1

4

Номер детали на чертеже:

4

ШЕСТЕРНЯ 3 ПЕРЕДАЧИ

Заводской номер: 94580210 Количество на модель: 1

94580210

1

4

Номер детали на чертеже:

4

ШЕСТЕРНЯ 3 ПЕРЕДАЧИ

Заводской номер: 24230-78В00-000 Количество на модель: 1

24230-78В00-000

1

5

Номер детали на чертеже:

5

ПОДШИПНИК

Заводской номер: 96527807 Количество на модель: 1

96527807

1

785242

GENERAL MOTORS

96527807

Код: 785242

Артикул: 96527807,

Производитель: GENERAL MOTORS

6

Номер детали на чертеже:

6

КОЛЬЦО ЗУБЧАТОЕ ВЫСОКОЙ ПЕРЕДАЧИ

Заводской номер: 96267762 Количество на модель: 1

96267762

1

8

Номер детали на чертеже:

8

СТУПИЦА СИНХРОНИЗАТОРА

Заводской номер: 24412А78В00-00 Количество на модель: 1

24412А78В00-00

1

8

Номер детали на чертеже:

8

СТУПИЦА СИНХРОНИЗАТОРА

Заводской номер: 94580250 Количество на модель: 1

94580250

1

9

Номер детали на чертеже:

9

ВТУЛКА СИНХРОНИЗАТОРА

Заводской номер: 24422А78В00-00 Количество на модель: 1

24422А78В00-00

1

9

Номер детали на чертеже:

9

ВТУЛКА СИНХРОНИЗАТОРА

Заводской номер: 94580256 Количество на модель: 1

94580256

1

10

Номер детали на чертеже:

10

ПРУЖИНА СИНХРОНИЗАТОРА

Заводской номер: 94580261 Количество на модель: 2

94580261

2

10

Номер детали на чертеже:

10

ПРУЖИНА СИНХРОНИЗАТОРА

Заводской номер: 24442-60ВОО-000 Количество на модель: 2

24442-60ВОО-000

2

11

Номер детали на чертеже:

11

СУХАРЬ СИНХРОНИЗАТОРА

Заводской номер: 24472-78В00-000 Количество на модель: 3

24472-78В00-000

3

11

Номер детали на чертеже:

11

СУХАРЬ СИНХРОНИЗАТОРА

Заводской номер: 94580266 Количество на модель: 3

94580266

3

12

Номер детали на чертеже:

12

ШЕСТЕРНЯ 4 ПЕРЕДАЧИ ПЕРВИЧНОГО ВАЛА

Заводской номер: 96249802 Количество на модель: 1

96249802

1

13

Номер детали на чертеже:

13

Шестерня 5 передачи

Заводской номер: 24250-78В60-000 Количество на модель: 1

24250-78В60-000

1

13

Номер детали на чертеже:

13

ШЕСТЕРНЯ 5 ПЕРЕДАЧИ ПЕРВИЧНОГО ВАЛА

Заводской номер: 94580222 Количество на модель: 1

94580222

1

16

Номер детали на чертеже:

16

ПОДШИПНИК ПЕРВИЧНОГО ВАЛА

Заводской номер: 09266-20001 Количество на модель: 1

09266-20001

1

16

Номер детали на чертеже:

16

ПОДШИПНИК ПЕРВИЧНОГО ВАЛА

Заводской номер: 94535237 Количество на модель: 1

94535237

1

17

Номер детали на чертеже:

17

Втулка 5 передачи входного вала

Заводской номер: 24119-73В61-000 Количество на модель: 1

24119-73В61-000

1

17

Номер детали на чертеже:

17

ВТУЛКА 5 ПЕРЕДАЧИ ПЕРВИЧНОГО ВАЛА

Заводской номер: 94580207 Количество на модель: 1

94580207

1

19

Номер детали на чертеже:

19

КОЛЬЦО ЗУБЧАТОЕ СИНХРОНИЗАТОРА 5 ПЕРЕДАЧИ

Заводской номер: 94580259 Количество на модель: 1

94580259

1

19

Номер детали на чертеже:

19

КОЛЬЦО ЗУБЧАТОЕ СИНХРОНИЗАТОРА 5 ПЕРЕДАЧИ

Заводской номер: 24434А78В50-00 Количество на модель: 1

24434А78В50-00

1

20

Номер детали на чертеже:

20

Пружина синхронизатора

Заводской номер: 24443-60В50-000 Количество на модель: 2

24443-60В50-000

2

20

Номер детали на чертеже:

20

ПРУЖИНА СИНХРОНИЗАТОРА 5 ПЕРЕДАЧИ

Заводской номер: 94580262 Количество на модель: 2

94580262

2

21

Номер детали на чертеже:

21

СУХАРЬ СИНХРОНИЗАТОРА

Заводской номер: 24473-78В50-000 Количество на модель: 3

24473-78В50-000

3

21

Номер детали на чертеже:

21

СУХАРЬ СИНХРОНИЗАТОРА

Заводской номер: 94580267 Количество на модель: 3

94580267

3

22

Номер детали на чертеже:

22

КОЛЬЦО ЗУБЧАТОЕ СИНХРОНИЗАТОРА 5 ПЕРЕДАЧИ

Заводской номер: 24415А60В50-00 Количество на модель: 1

24415А60В50-00

1

22

Номер детали на чертеже:

22

КОЛЬЦО ЗУБЧАТОЕ СИНХРОНИЗАТОРА 5 ПЕРЕДАЧИ

Заводской номер: 94580252 Количество на модель: 1

94580252

1

23

Номер детали на чертеже:

23

КОЛЬЦО СТОПОРНОЕ

Заводской номер: 94535110 Количество на модель: 1

94535110

1

23

Номер детали на чертеже:

23

Стопорное кольцо ведущего вала

Заводской номер: 09380-19004-000 Количество на модель: 1

09380-19004-000

1

25

Номер детали на чертеже:

25

СТУПИЦА СИНХРОНИЗАТОРА 5 ПЕРЕДАЧИ

Заводской номер: 24413А78В50-00 Количество на модель: 1

24413А78В50-00

1

25

Номер детали на чертеже:

25

СТУПИЦА СИНХРОНИЗАТОРА 5 ПЕРЕДАЧИ

Заводской номер: 94580251 Количество на модель: 1

94580251

1

26

Номер детали на чертеже:

26

ВТУЛКА СИНХРОНИЗАТОРА 5 ПЕРЕДАЧИ

Заводской номер: 24423А78В50-00 Количество на модель: 1

24423А78В50-00

1

26

Номер детали на чертеже:

26

ВТУЛКА СИНХРОНИЗАТОРА 5 ПЕРЕДАЧИ

Заводской номер: 94580258 Количество на модель: 1

94580258

1

27

Номер детали на чертеже:

27

ВАЛ ЗАДНЕГО ХОДА

Заводской номер: 96567233 Количество на модель: 1

96567233

1

27

Номер детали на чертеже:

27

Вал шестерни з/х коробки передач

Заводской номер: 24550-63D00-000 Количество на модель: 1

24550-63D00-000

1

28

Номер детали на чертеже:

28

Промежуточная шестерня з/я

Заводской номер: 24560-78В10-000 Количество на модель: 1

24560-78В10-000

1

28

Номер детали на чертеже:

28

ШЕСТЕРНЯ ЗАДНЕГО ХОДА

Заводской номер: 94580268 Количество на модель: 1

94580268

1

29

Номер детали на чертеже:

29

Шайба промежуточной шестерни

Заводской номер: 09161-16010-000 Количество на модель: 1

09161-16010-000

1

29

Номер детали на чертеже:

29

КОЛЬЦО

Заводской номер: 94525199 Количество на модель: 1

94525199

1

30

Номер детали на чертеже:

30

Болт вала заднего хода

Заводской номер: 09111А08072-000 Количество на модель: 1

09111А08072-000

1

30

Номер детали на чертеже:

30

БОЛТ

Заводской номер: 94500967 Количество на модель: 1

94500967

1

31

Номер детали на чертеже:

31

ШАЙБА

Заводской номер: 94525240 Количество на модель: 1

94525240

1

31

Номер детали на чертеже:

31

Шайба болта вала заднего хода

Заводской номер: 09168-08015-000 Количество на модель: 1

09168-08015-000

1

32

Номер детали на чертеже:

32

КОЛЬЦО

Заводской номер: 09162-49001 Количество на модель: 1

09162-49001

1

32

Номер детали на чертеже:

32

КОЛЬЦО

Заводской номер: 94525218 Количество на модель: 1

94525218

1

33

Номер детали на чертеже:

33

ВАЛ ПЕРВИЧНЫЙ КПП В СБОРЕ

Заводской номер: 96257616 Количество на модель: 1

96257616

1

34

Номер детали на чертеже:

34

ШАЙБА

Заводской номер: 09162-49002 Количество на модель: 1

09162-49002

1

34

Номер детали на чертеже:

34

ШАЙБА

Заводской номер: 94525219 Количество на модель: 1

94525219

1

35

Номер детали на чертеже:

35

КОЛЬЦО СТОПОРНОЕ

Заводской номер: 94580264 Количество на модель: 1

94580264

1
