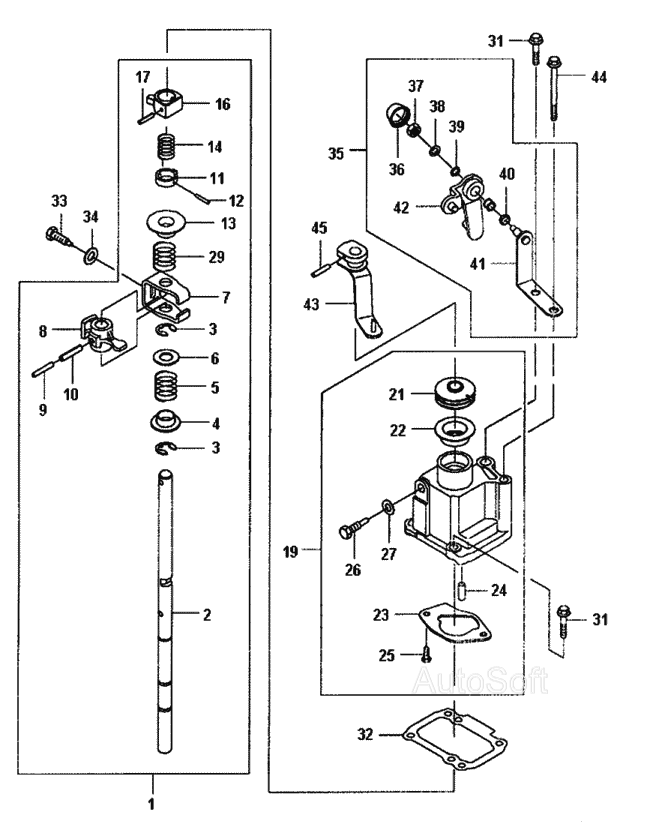

Привод управления КПП Matiz II. Каталог 2007г.

Механизм редуктора Matiz II Реверс и обгонная шестерня Matiz II

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

16

17

19

21

22

23

24

25

26

27

29

31

32

33

35

36

37

38

39

40

41

42

43

44

45

46

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

ВАЛ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

Заводской номер: 96257615 Количество на модель:

96257615

2

Номер детали на чертеже:

2

ВАЛ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

Заводской номер: 96251482 Количество на модель:

96251482

3

Номер детали на чертеже:

3

Стопорное кольцо вала отбора

Заводской номер: 09383-12002-000 Количество на модель:

09383-12002-000

4

Номер детали на чертеже:

4

Втулка вала

Заводской номер: 25588-60B00-000 Количество на модель:

25588-60B00-000

5

Номер детали на чертеже:

5

Пружина отбора передач

Заводской номер: 25577A70B00-000 Количество на модель:

25577A70B00-000

6

Номер детали на чертеже:

6

Шайба

Заводской номер: 08212-14301-000 Количество на модель:

08212-14301-000

7

Номер детали на чертеже:

7

Пластина блокировки механизма

Заводской номер: 25311A78B00-000 Количество на модель:

25311A78B00-000

8

Номер детали на чертеже:

8

Рычаг механизма переключения и отбора

Заводской номер: 25541-60B00-000 Количество на модель:

25541-60B00-000

8

Номер детали на чертеже:

8

РЫЧАГ МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ И ОТБОРА

Заводской номер: 96562139 Количество на модель:

96562139

9

Номер детали на чертеже:

9

Наружный палец рычага отбора

Заводской номер: 09205-06017-000 Количество на модель:

09205-06017-000

10

Номер детали на чертеже:

10

Внутренний палец рычага отбора

Заводской номер: 09205-03016-000 Количество на модель:

09205-03016-000

11

Номер детали на чертеже:

11

НАПРАВЛЯЮЩАЯ КУЛАЧКА ПЕРЕКЛЮЧЕНИЯ

Заводской номер: 96258910 Количество на модель:

96258910

12

Номер детали на чертеже:

12

Направляющий палец кулачка

Заводской номер: 09205-03035-000 Количество на модель:

09205-03035-000

13

Номер детали на чертеже:

13

ВТУЛКА НАПРАВЛЯЮЩАЯ

Заводской номер: 96246824 Количество на модель:

96246824

14

Номер детали на чертеже:

14

ПРУЖИНА ВОЗВРАТНАЯ

Заводской номер: 96246825 Количество на модель:

96246825

16

Номер детали на чертеже:

16

КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ

Заводской номер: 96246822 Количество на модель:

96246822

17

Номер детали на чертеже:

17

Палец механизма блокировки з/х

Заводской номер: 09205-05018-000 Количество на модель:

09205-05018-000

19

Номер детали на чертеже:

19

КРЫШКА ПРИВОДА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ

Заводской номер: 96323008 Количество на модель:

96323008

21

Номер детали на чертеже:

21

ПЫЛЬНИК

Заводской номер: 96238213 Количество на модель:

96238213

22

Номер детали на чертеже:

22

ВТУЛКА

Заводской номер: 96563281 Количество на модель:

96563281

23

Номер детали на чертеже:

23

ПЛАСТИНА КРЫШКИ ПЕРЕКЛЮЧЕНИЯ

Заводской номер: 96246823 Количество на модель:

96246823

24

Номер детали на чертеже:

24

Установочный палец

Заводской номер: 04221-06129-000 Количество на модель:

04221-06129-000

25

Номер детали на чертеже:

25

Болт

Заводской номер: 09103A06128-000 Количество на модель:

09103A06128-000

26

Номер детали на чертеже:

26

Болт

Заводской номер: 25584A60B50-000 Количество на модель:

25584A60B50-000

27

Номер детали на чертеже:

27

ШАЙБА

Заводской номер: 08322-21083-000 Количество на модель:

08322-21083-000

29

Номер детали на чертеже:

29

ПРУЖИНА ОТБОРА 5 ПЕРЕДАЧИ И ЗАДНЕГО ХОДА

Заводской номер: 09440-20001 Количество на модель:

09440-20001

31

Номер детали на чертеже:

31

БОЛТ

Заводской номер: 01517-08253-000 Количество на модель:

01517-08253-000

32

Номер детали на чертеже:

32

Прокладка крышки переключения

Заводской номер: 25574-78B30-000 Количество на модель:

25574-78B30-000

33

Номер детали на чертеже:

33

Болт

Заводской номер: 25321A60B00-000 Количество на модель:

25321A60B00-000

35

Номер детали на чертеже:

35

РЫЧАГ ОТБОРА ПЕРЕДАЧ В СБОРЕ

Заводской номер: 96257611 Количество на модель:

96257611

36

Номер детали на чертеже:

36

ПЫЛЬНИК НАРУЖНИЙ

Заводской номер: 96238228 Количество на модель:

96238228

37

Номер детали на чертеже:

37

Гайка

Заводской номер: 08310-12083 Количество на модель:

08310-12083

38

Номер детали на чертеже:

38

ШАЙБА

Заводской номер: 09160-08010 Количество на модель:

09160-08010

39

Номер детали на чертеже:

39

Шайба

Заводской номер: 09160-12015 Количество на модель:

09160-12015

40

Номер детали на чертеже:

40

ПЫЛЬНИК ВНУТРЕННИЙ

Заводской номер: 96238227 Количество на модель:

96238227

41

Номер детали на чертеже:

41

КРОНШТЕЙН ОТБОРА ПЕРЕДАЧ

Заводской номер: 96251478 Количество на модель:

96251478

42

Номер детали на чертеже:

42

РЫЧАГ ОТБОРА ПЕРЕДАЧ

Заводской номер: 96245821 Количество на модель:

96245821

43

Номер детали на чертеже:

43

РЫЧАГ ВКЛЮЧЕНИЯ ПЕРЕДАЧ

Заводской номер: 96568383 Количество на модель:

96568383

44

Номер детали на чертеже:

44

БОЛТ

Заводской номер: 01513-08750 Количество на модель:

01513-08750

45

Номер детали на чертеже:

45

ПАЛЕЦ

Заводской номер: 09205-05001 Количество на модель:

09205-05001

46

Номер детали на чертеже:

46

ВТУЛКА

Заводской номер: 96238218 Количество на модель:

96238218
