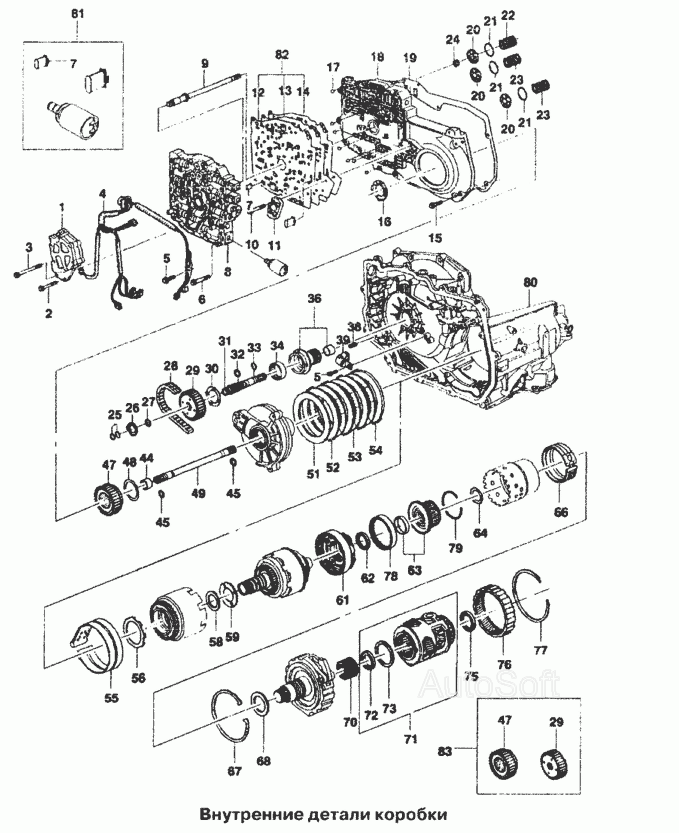

Внутренние детали коробки передач Lanos. Каталог 2007г.

Картер и сопряженные детали Lanos Муфта включения заднего хода Lanos

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

8

9

9

10

11

11

12

13

13

14

14

15

16

17

18

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

34

34

36

38

39

39

44

45

47

48

49

51

52

53

53

54

54

55

56

58

59

59

59

59

59

59

59

59

59

61

61

61

61

62

62

63

64

64

66

67

68

70

71

71

71

72

73

75

76

77

78

78

79

80

80

81

82

82

83

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Масляной насос

Заводской номер: 24208987 Количество на модель: 1

24208987

1

2

Номер детали на чертеже:

2

Болт

Заводской номер: 24200209 Количество на модель: 4

24200209

4

3

Номер детали на чертеже:

3

Болт

Заводской номер: 24200208 Количество на модель: 3

24200208

3

4

Номер детали на чертеже:

4

Электропроводка К/П

Заводской номер: 15302843 Количество на модель: 1

15302843

1

5

Номер детали на чертеже:

5

Болт

Заводской номер: 24200093 Количество на модель: 2

24200093

2

6

Номер детали на чертеже:

6

Болт

Заводской номер: 24200206 Количество на модель: 9

24200206

9

7

Номер детали на чертеже:

7

Масляной фильтр в сборе

Заводской номер: 08683769 Количество на модель: 1

08683769

1

8

Номер детали на чертеже:

8

Клапанный узел

Заводской номер: 24209128 Количество на модель: 1

24209128

1

8

Номер детали на чертеже:

8

Клапанный узел

Заводской номер: 24224400 Количество на модель: 1

24224400

1

9

Номер детали на чертеже:

9

Вал привода масляного насоса

Заводской номер: 24218296 Количество на модель: 1

24218296

1

9

Номер детали на чертеже:

9

Вал привода масляного насоса

Заводской номер: 08684255 Количество на модель: 1

08684255

1

10

Номер детали на чертеже:

10

Болт

Заводской номер: 24200214 Количество на модель: 2

24200214

2

11

Номер детали на чертеже:

11

Опора прокладочной пластины

Заводской номер: 08685213 Количество на модель: 1

08685213

1

11

Номер детали на чертеже:

11

Опора прокладочной пластины

Заводской номер: 24211822 Количество на модель: 1

24211822

1

12

Номер детали на чертеже:

12

Уплотнение клапанной коробки

Заводской номер: 24207387 Количество на модель: 1

24207387

1

13

Номер детали на чертеже:

13

Пластина прокладки корпуса клапанов

Заводской номер: 24205050 Количество на модель: 1

24205050

1

13

Номер детали на чертеже:

13

Пластина прокладки корпуса клапанов

Заводской номер: 24229148 Количество на модель: 1

24229148

1

14

Номер детали на чертеже:

14

Уплотнение клапанной коробки

Заводской номер: 24212642 Количество на модель: 1

24212642

1

14

Номер детали на чертеже:

14

Уплотнение клапанной коробки

Заводской номер: 24207386 Количество на модель: 1

24207386

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: 24200207 Количество на модель: 14

24200207

14

16

Номер детали на чертеже:

16

Шайба

Заводской номер: 08684379 Количество на модель: 1

08684379

1

17

Номер детали на чертеже:

17

Шарик

Заводской номер: 00147485 Количество на модель: 7

00147485

7

18

Номер детали на чертеже:

18

Панель каналов

Заводской номер: 24213193 Количество на модель: 1

24213193

1

18

Номер детали на чертеже:

18

Панель каналов

Заводской номер: 24223045 Количество на модель: 1

24223045

1

18

Номер детали на чертеже:

18

Панель каналов

Заводской номер: 24210070 Количество на модель: 1

24210070

1

19

Номер детали на чертеже:

19

Прокладка панели

Заводской номер: 24201096 Количество на модель: 1

24201096

1

20

Номер детали на чертеже:

20

Поршень

Заводской номер: 24210506 Количество на модель: 3

24210506

3

21

Номер детали на чертеже:

21

Уплотнение поршня в сборе

Заводской номер: 24206623 Количество на модель: 3

24206623

3

22

Номер детали на чертеже:

22

Пружина

Заводской номер: 08685241 Количество на модель: 1

08685241

1

23

Номер детали на чертеже:

23

Пружина

Заводской номер: 08685240 Количество на модель: 2

08685240

2

24

Номер детали на чертеже:

24

Пружина

Заводской номер: 24203557 Количество на модель: 2

24203557

2

25

Номер детали на чертеже:

25

Уплотнение

Заводской номер: 08643058 Количество на модель: 2

08643058

2

26

Номер детали на чертеже:

26

Шайба

Заводской номер: 08652868 Количество на модель: 1

08652868

1

27

Номер детали на чертеже:

27

Стопорное кольцо

Заводской номер: 08631210 Количество на модель: 1

08631210

1

28

Номер детали на чертеже:

28

Хомут

Заводской номер: 24200738 Количество на модель: 1

24200738

1

29

Номер детали на чертеже:

29

Ведущая звездочка

Заводской номер: 24204709 Количество на модель: 1

24204709

1

30

Номер детали на чертеже:

30

Шайба

Заводской номер: 08652841 Количество на модель: 1

08652841

1

31

Номер детали на чертеже:

31

Турбинный вал

Заводской номер: 08652382 Количество на модель: 1

08652382

1

32

Номер детали на чертеже:

32

Уплотнение вала

Заводской номер: 08637170 Количество на модель: 1

08637170

1

33

Номер детали на чертеже:

33

Уплотнение вала

Заводской номер: 08877453 Количество на модель: 1

08877453

1

34

Номер детали на чертеже:

34

Подшипник

Заводской номер: 24214158 Количество на модель: 1

24214158

1

34

Номер детали на чертеже:

34

Подшипник

Заводской номер: 24205179 Количество на модель: 1

24205179

1

34

Номер детали на чертеже:

34

Подшипник

Заводской номер: 24211799 Количество на модель: 1

24211799

1

36

Номер детали на чертеже:

36

Опора ведомой звездочки в сборе

Заводской номер: 08685660 Количество на модель: 1

08685660

1

38

Номер детали на чертеже:

38

Штифт распределительного вала

Заводской номер: 08685132 Количество на модель: 4

08685132

4

39

Номер детали на чертеже:

39

Датчик скорости входного вала

Заводской номер: 10456545 Количество на модель: 1

10456545

1

39

Номер детали на чертеже:

39

Датчик скорости входного вала

Заводской номер: 24218077 Количество на модель: 1

24218077

1

44

Номер детали на чертеже:

44

Втулка выходного вала

Заводской номер: 08684482 Количество на модель: 1

08684482

1

45

Номер детали на чертеже:

45

Кольцо выходного вала

Заводской номер: 07829495 Количество на модель: 2

07829495

2

47

Номер детали на чертеже:

47

Ведомое зубчатое кольцо

Заводской номер: 24204714 Количество на модель: 1

24204714

1

48

Номер детали на чертеже:

48

Шайба

Заводской номер: 08637227 Количество на модель: 1

08637227

1

49

Номер детали на чертеже:

49

Выходной вал

Заводской номер: 24200733 Количество на модель: 1

24200733

1

51

Номер детали на чертеже:

51

Диск муфты

Заводской номер: 24200298 Количество на модель: 1

24200298

1

52

Номер детали на чертеже:

52

Диск муфты

Заводской номер: 24200790 Количество на модель: 3

24200790

3

53

Номер детали на чертеже:

53

Диск муфты

Заводской номер: 24209723 Количество на модель: 3

24209723

3

53

Номер детали на чертеже:

53

Диск муфты

Заводской номер: 08684322 Количество на модель: 3

08684322

3

54

Номер детали на чертеже:

54

Диск муфты

Заводской номер: 08684324 Количество на модель: 3

08684324

3

54

Номер детали на чертеже:

54

Диск муфты

Заводской номер: 24209271 Количество на модель: 3

24209271

3

55

Номер детали на чертеже:

55

Лента 4-й передачи

Заводской номер: 08684403 Количество на модель: 1

08684403

1

56

Номер детали на чертеже:

56

Шайба

Заводской номер: 08684259 Количество на модель: 1

08684259

1

58

Номер детали на чертеже:

58

Упорный подшипник

Заводской номер: 24200249 Количество на модель: 1

24200249

1

59

Номер детали на чертеже:

59

Шайба

Заводской номер: 08684469 Количество на модель: 1

08684469

1

59

Номер детали на чертеже:

59

Шайба

Заводской номер: 08684477 Количество на модель: 1

08684477

1

59

Номер детали на чертеже:

59

Шайба

Заводской номер: 08684476 Количество на модель: 1

08684476

1

59

Номер детали на чертеже:

59

Шайба

Заводской номер: 08684475 Количество на модель: 1

08684475

1

59

Номер детали на чертеже:

59

Шайба

Заводской номер: 08684474 Количество на модель: 1

08684474

1

59

Номер детали на чертеже:

59

Шайба

Заводской номер: 08684473 Количество на модель: 1

08684473

1

59

Номер детали на чертеже:

59

Шайба

Заводской номер: 08684472 Количество на модель: 1

08684472

1

59

Номер детали на чертеже:

59

Шайба

Заводской номер: 08684471 Количество на модель: 1

08684471

1

59

Номер детали на чертеже:

59

Шайба

Заводской номер: 08684470 Количество на модель: 1

08684470

1

61

Номер детали на чертеже:

61

Водило в сборе

Заводской номер: 24207008 Количество на модель: 1

24207008

1

61

Номер детали на чертеже:

61

Водило в сборе

Заводской номер: 24208590 Количество на модель: 1

24208590

1

61

Номер детали на чертеже:

61

Водило в сборе

Заводской номер: 24208591 Количество на модель: 1

24208591

1

61

Номер детали на чертеже:

61

Водило в сборе

Заводской номер: 24221744 Количество на модель: 1

24221744

1

62

Номер детали на чертеже:

62

Упорный подшипник

Заводской номер: 08644206 Количество на модель: 1

08644206

1

62

Номер детали на чертеже:

62

Упорный подшипник

Заводской номер: 24214159 Количество на модель: 1

24214159

1

63

Номер детали на чертеже:

63

Подводящий барабан

Заводской номер: 24202221 Количество на модель: 1

24202221

1

64

Номер детали на чертеже:

64

Шайба

Заводской номер: 24215666 Количество на модель: 1

24215666

1

64

Номер детали на чертеже:

64

Шайба

Заводской номер: 08685039 Количество на модель: 1

08685039

1

66

Номер детали на чертеже:

66

Лента муфты прямой передачи

Заводской номер: 08651614 Количество на модель: 1

08651614

1

67

Номер детали на чертеже:

67

Опорное кольцо муфты прямой передачи

Заводской номер: 24201607 Количество на модель: 1

24201607

1

68

Номер детали на чертеже:

68

Упорный подшипник

Заводской номер: 24200250 Количество на модель: 1

24200250

1

70

Номер детали на чертеже:

70

Планетарная шестерня

Заводской номер: 08684311 Количество на модель: 1

08684311

1

71

Номер детали на чертеже:

71

Главная передача и дифференциал

Заводской номер: 24203709 Количество на модель: 1

24203709

1

71

Номер детали на чертеже:

71

Главная передача и дифференциал

Заводской номер: 24215958 Количество на модель: 1

24215958

1

71

Номер детали на чертеже:

71

Главная передача и дифференциал

Заводской номер: 24209989 Количество на модель: 1

24209989

1

72

Номер детали на чертеже:

72

Упорный подшипник

Заводской номер: 08646254 Количество на модель: 1

08646254

1

73

Номер детали на чертеже:

73

Шестерня главной передачи

Заводской номер: 11501326 Количество на модель: 1

11501326

1

75

Номер детали на чертеже:

75

Стопорное кольцо

Заводской номер: 08631362 Количество на модель: 1

08631362

1

76

Номер детали на чертеже:

76

Шестерня главной передачи

Заводской номер: 24201608 Количество на модель: 1

24201608

1

77

Номер детали на чертеже:

77

Стопорное кольцо

Заводской номер: 24201612 Количество на модель: 1

24201612

1

78

Номер детали на чертеже:

78

Шестерня

Заводской номер: 24215273 Количество на модель: 1

24215273

1

78

Номер детали на чертеже:

78

Шестерня

Заводской номер: 08684574 Количество на модель: 1

08684574

1

79

Номер детали на чертеже:

79

Кольцо

Заводской номер: 24203619 Количество на модель: 1

24203619

1

80

Номер детали на чертеже:

80

Картер К/П

Заводской номер: 24208101 Количество на модель: 1

24208101

1

80

Номер детали на чертеже:

80

Картер К/П

Заводской номер: 24210088 Количество на модель: 1

24210088

1

81

Номер детали на чертеже:

81

Клапан

Заводской номер: 24216254 Количество на модель: 1

24216254

1

82

Номер детали на чертеже:

82

Прокладка

Заводской номер: 24224336 Количество на модель: 1

24224336

1

82

Номер детали на чертеже:

82

Прокладка

Заводской номер: 24224337 Количество на модель: 1

24224337

1

83

Номер детали на чертеже:

83

Звездочка

Заводской номер: 24228912 Количество на модель: 1

24228912

1

Картер и сопряженные детали Lanos Муфта включения заднего хода Lanos

Вернуться в раздел каталога
