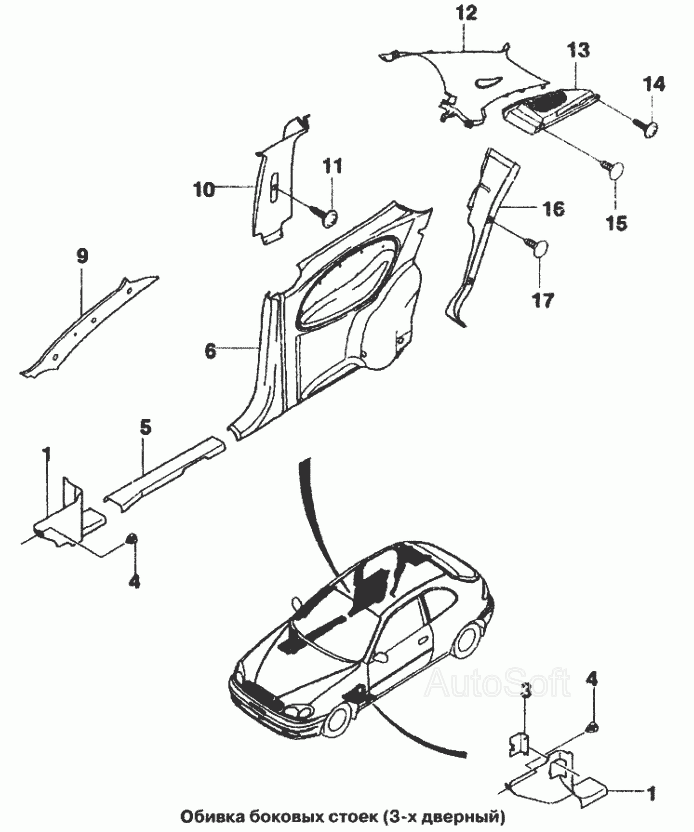

Обивка боковых стоек (3-х дверный) Lanos. Каталог 2007г.

Обивка боковых стоек (5-ти дверный) Lanos Панель боковины кузова (4-х дверный) Lanos

Вид отображения:

Детали справа

По ширине экрана

1

1

1

3

4

4

5

5

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

9

9

10

10

11

12

12

12

12

12

12

13

13

13

13

14

14

15

15

15

16

16

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Обивка передней стойки боковины

Заводской номер: 96235983 Количество на модель: 1

96235983

1

1

Номер детали на чертеже:

1

Обивка передней стойки боковины

Заводской номер: 96235985 Количество на модель: 1

96235985

1

1

Номер детали на чертеже:

1

Обивка передней стойки боковины

Заводской номер: 96235986 Количество на модель:

96235986

3

Номер детали на чертеже:

3

Накладка обивки порога пола

Заводской номер: 96235988 Количество на модель: 1

96235988

1

4

Номер детали на чертеже:

4

Зажим

Заводской номер: 94530387 Количество на модель: 8

94530387

8

4

Номер детали на чертеже:

4

Зажим

Заводской номер: TF69Y0-5402387 Количество на модель: 8

TF69Y0-5402387

8

5

Номер детали на чертеже:

5

Накладка порога переднего пола

Заводской номер: 96235976 Количество на модель: 1

96235976

1

5

Номер детали на чертеже:

5

Накладка порога переднего пола

Заводской номер: 96235975 Количество на модель: 1

96235975

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96275489 Количество на модель: 1

96275489

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96481551 Количество на модель: 1

96481551

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96481552 Количество на модель: 1

96481552

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96257760 Количество на модель: 1

96257760

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96257761 Количество на модель: 1

96257761

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96592899 Количество на модель: 1

96592899

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96330954 Количество на модель: 1

96330954

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96330974 Количество на модель: 1

96330974

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96330976 Количество на модель: 1

96330976

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96330958 Количество на модель: 1

96330958

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96592900 Количество на модель: 1

96592900

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96275488 Количество на модель: 1

96275488

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96255253 Количество на модель: 1

96255253

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96284082 Количество на модель: 1

96284082

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96284084 Количество на модель: 1

96284084

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96284086 Количество на модель: 1

96284086

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96284088 Количество на модель: 1

96284088

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96236060 Количество на модель: 1

96236060

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96236059 Количество на модель: 1

96236059

1

6

Номер детали на чертеже:

6

Обивка передней боковой панели

Заводской номер: 96255252 Количество на модель: 1

96255252

1

9

Номер детали на чертеже:

9

Обивка передней стойки

Заводской номер: 96235979 Количество на модель: 1

96235979

1

9

Номер детали на чертеже:

9

Обивка передней стойки

Заводской номер: 96235980 Количество на модель: 1

96235980

1

10

Номер детали на чертеже:

10

Верхняя обивка средней стойки

Заводской номер: 96251518 Количество на модель: 1

96251518

1

10

Номер детали на чертеже:

10

Верхняя обивка средней стойки

Заводской номер: 96251519 Количество на модель: 1

96251519

1

11

Номер детали на чертеже:

11

Винт

Заводской номер: 94520319 Количество на модель: 4

94520319

4

12

Номер детали на чертеже:

12

Обивка малого бокового окна

Заводской номер: 96614584 Количество на модель: 1

96614584

1

12

Номер детали на чертеже:

12

Обивка малого бокового окна

Заводской номер: 96614583 Количество на модель: 1

96614583

1

12

Номер детали на чертеже:

12

Обивка малого бокового окна

Заводской номер: 96236095 Количество на модель: 1

96236095

1

12

Номер детали на чертеже:

12

Обивка малого бокового окна

Заводской номер: 96236094 Количество на модель: 1

96236094

1

12

Номер детали на чертеже:

12

Обивка малого бокового окна

Заводской номер: 96495043 Количество на модель: 1

96495043

1

12

Номер детали на чертеже:

12

Обивка малого бокового окна

Заводской номер: 96495042 Количество на модель: 1

96495042

1

13

Номер детали на чертеже:

13

Боковая накладка багажного отделения

Заводской номер: 96236110 Количество на модель: 1

96236110

1

13

Номер детали на чертеже:

13

Боковая накладка багажного отделения

Заводской номер: 96236111 Количество на модель: 1

96236111

1

13

Номер детали на чертеже:

13

Боковая накладка багажного отделения

Заводской номер: 96297767 Количество на модель: 1

96297767

1

13

Номер детали на чертеже:

13

Боковая накладка багажного отделения

Заводской номер: 96297769 Количество на модель: 1

96297769

1

14

Номер детали на чертеже:

14

Винт

Заводской номер: 94520535 Количество на модель: 6

94520535

6

14

Номер детали на чертеже:

14

Винт

Заводской номер: 94520530 Количество на модель: 6

94520530

6

15

Номер детали на чертеже:

15

Пистон

Заводской номер: 94530526 Количество на модель: 4

94530526

4

976177

GENERAL MOTORS

94530526

Код: 976177

Артикул: 94530526,

Производитель: GENERAL MOTORS

15

Номер детали на чертеже:

15

Зажим кнопки

Заводской номер: 94530546 Количество на модель: 4

94530546

4

15

Номер детали на чертеже:

15

Зажим кнопки

Заводской номер: TF69Y0-5402548-02 Количество на модель: 4

TF69Y0-5402548-02

4

16

Номер детали на чертеже:

16

Передняя обивка корпуса колеса

Заводской номер: 96236040 Количество на модель: 1

96236040

1

16

Номер детали на чертеже:

16

Передняя обивка корпуса колеса

Заводской номер: 96236041 Количество на модель: 1

96236041

1
