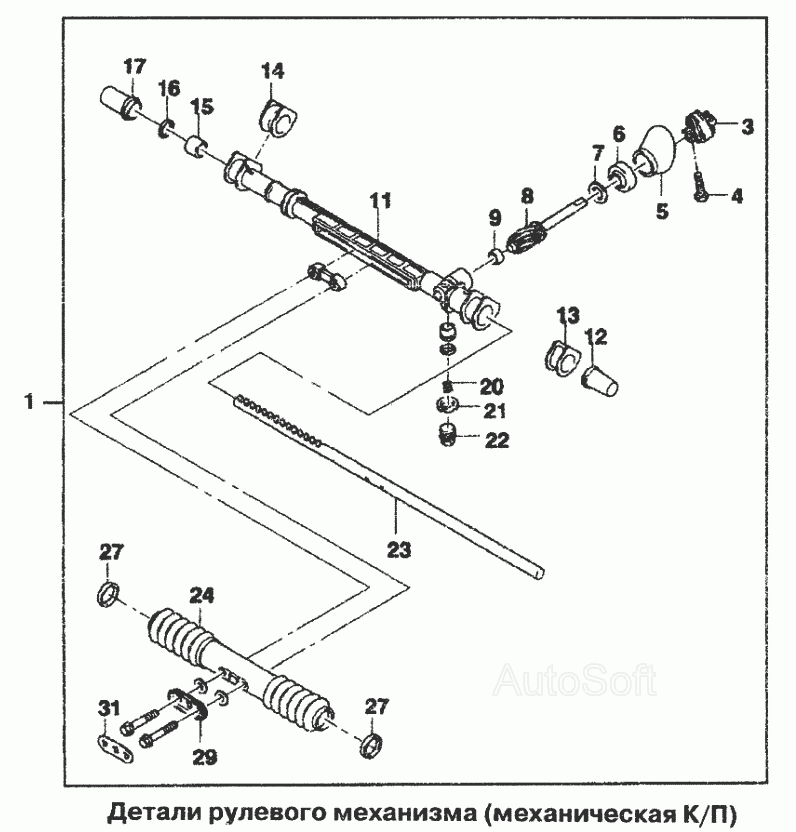

Детали рулевого механизма (механическая К/П) Lanos. Каталог 2007г.

Рулевой механизм Lanos Детали рулевого механизма (с усилителем) Lanos

Вид отображения:

Детали справа

По ширине экрана

1

1

3

4

5

5

6

7

8

8

9

11

11

12

13

14

15

16

17

20

21

22

23

23

24

27

29

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рулевой механизм в сборе

Заводской номер: 520896 Количество на модель: 1

520896

1

1

Номер детали на чертеже:

1

Рулевой механизм в сборе

Заводской номер: 520558 Количество на модель: 1

520558

1

3

Номер детали на чертеже:

3

Муфта рулевого механизма

Заводской номер: 520689 Количество на модель: 1

520689

1

4

Номер детали на чертеже:

4

БОЛТ С ШАЙБОЙ

Заводской номер: 94501472 Количество на модель: 1

94501472

1

5

Номер детали на чертеже:

5

Резиновое уплотнение щитка

Заводской номер: 520179 Количество на модель: 1

520179

1

5

Номер детали на чертеже:

5

Резиновое уплотнение щитка

Заводской номер: 07848183 Количество на модель: 1

07848183

1

6

Номер детали на чертеже:

6

Уплотнение шестерни

Заводской номер: 07819410 Количество на модель: 1

07819410

1

7

Номер детали на чертеже:

7

Стопорное кольцо

Заводской номер: 05684948 Количество на модель: 1

05684948

1

8

Номер детали на чертеже:

8

Вал-шестерня

Заводской номер: 520761 Количество на модель: 1

520761

1

8

Номер детали на чертеже:

8

Вал-шестерня

Заводской номер: 520758 Количество на модель: 1

520758

1

9

Номер детали на чертеже:

9

Роликовый подшипник

Заводской номер: 07819358 Количество на модель: 1

07819358

1

11

Номер детали на чертеже:

11

Корпус зубчатой рейки

Заводской номер: 520176 Количество на модель: 1

520176

1

11

Номер детали на чертеже:

11

Корпус зубчатой рейки

Заводской номер: 26026617 Количество на модель: 1

26026617

1

12

Номер детали на чертеже:

12

Торцевая крышки корпуса

Заводской номер: 07849949 Количество на модель: 1

07849949

1

13

Номер детали на чертеже:

13

Установочный уплотнитель

Заводской номер: 26000626 Количество на модель: 1

26000626

1

14

Номер детали на чертеже:

14

Резиновая втулка

Заводской номер: 07848188 Количество на модель: 1

07848188

1

15

Номер детали на чертеже:

15

Втулка

Заводской номер: 07834425 Количество на модель: 1

07834425

1

16

Номер детали на чертеже:

16

Внутреннее стопорное кольцо

Заводской номер: 07834429 Количество на модель: 1

07834429

1

17

Номер детали на чертеже:

17

Торцевая крышка корпуса

Заводской номер: 07849987 Количество на модель: 1

07849987

1

20

Номер детали на чертеже:

20

Пружина регулятора

Заводской номер: 07819378 Количество на модель: 1

07819378

1

21

Номер детали на чертеже:

21

Гайка

Заводской номер: 07834434 Количество на модель: 1

07834434

1

22

Номер детали на чертеже:

22

Пробка

Заводской номер: 07834435 Количество на модель: 1

07834435

1

23

Номер детали на чертеже:

23

Рейка рулевого механизма

Заводской номер: 520173 Количество на модель: 1

520173

1

23

Номер детали на чертеже:

23

Рейка рулевого механизма

Заводской номер: 07849959 Количество на модель: 1

07849959

1

24

Номер детали на чертеже:

24

Защитный чехол

Заводской номер: 26021070 Количество на модель: 1

26021070

1

194065

NSP

NSP0126021070 26021070

Код: 194065

Артикул: NSP0126021070, 26021070

Производитель: NSP

27

Номер детали на чертеже:

27

Зажим втулки

Заводской номер: 26021589 Количество на модель: 2

26021589

2

29

Номер детали на чертеже:

29

Планка суппорта болтов

Заводской номер: 26001550 Количество на модель: 1

26001550

1

676374

GENERAL MOTORS

26001550

Код: 676374

Артикул: 26001550,

Производитель: GENERAL MOTORS

31

Номер детали на чертеже:

31

Стопорная пластинка

Заводской номер: 26001761 Количество на модель: 1

26001761

1
