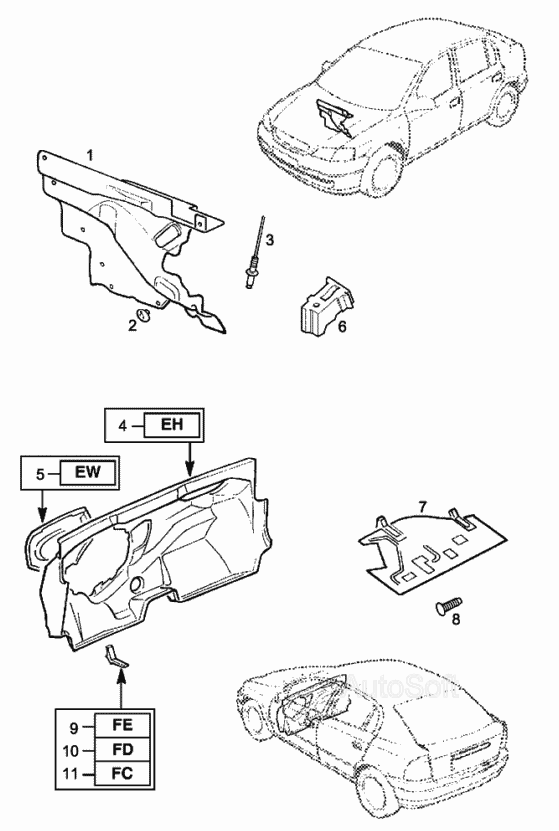

Изолятор приборного щитка Chevrolet Viva. Каталог 2007г.

Лампочка освещения ящика в приборной панели и арматура Chevrolet Viva Водоотражатель щитка передка Chevrolet Viva

Вид отображения:

Детали справа

По ширине экрана

1

2

2

3

4

5

6

7

8

9

10

11

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Изолятор передней панели наружный, ЛСП

Заводской номер: 51 07 219 Количество на модель: 1

51 07 219

1

2

Номер детали на чертеже:

2

Кнопка (l=16,4мм), крепление нижнего изолятора передней панели

Заводской номер: 22 08 843 Количество на модель:

22 08 843

742827

PATRON

P372049 1100018, 2208843

Код: 742827

Артикул: P372049, 1100018, 2208843

Производитель: PATRON

2

Номер детали на чертеже:

2

Кнопка нажимная, передний коврик

Заводской номер: 1 07 840 Количество на модель:

1 07 840

3

Номер детали на чертеже:

3

Заклепка ремонтная, передний коврик

Заводской номер: 12 38 954 Количество на модель:

12 38 954

4

Номер детали на чертеже:

4

Изолятор передней панели внутренний, ЛСП

Заводской номер: 51 07 304 Количество на модель: 1

51 07 304

1

5

Номер детали на чертеже:

5

Изолятор, опорная плита рулевой колонки передней панели, внутренний, ЛСП

Заводской номер: 1 04 697 Количество на модель: 1

1 04 697

1

6

Номер детали на чертеже:

6

Уплотнитель, крепление педали, ЛСП

Заводской номер: 5 60 784 Количество на модель: 1

5 60 784

1

7

Номер детали на чертеже:

7

Изолятор передней панели нижний, правая сторона-ЛСП

Заводской номер: 51 07 218 Количество на модель: 1

51 07 218

1

8

Номер детали на чертеже:

8

Пробка (l=18мм)

Заводской номер: 11 62 484 Количество на модель:

11 62 484

9

Номер детали на чертеже:

9

Кронштейн, нижний изолятор к опорной плите рулевой колонки передней панели, ЛСП

Заводской номер: 51 12 934 Количество на модель: 1

51 12 934

1

10

Номер детали на чертеже:

10

Кронштейн, нижний изолятор к колесной коробке, правая сторона

Заводской номер: 51 12 938 Количество на модель: 1

51 12 938

1

11

Номер детали на чертеже:

11

Кронштейн, нижний изолятор к колесной коробке, левая сторона

Заводской номер: 51 12 937 Количество на модель: 1

51 12 937

1
