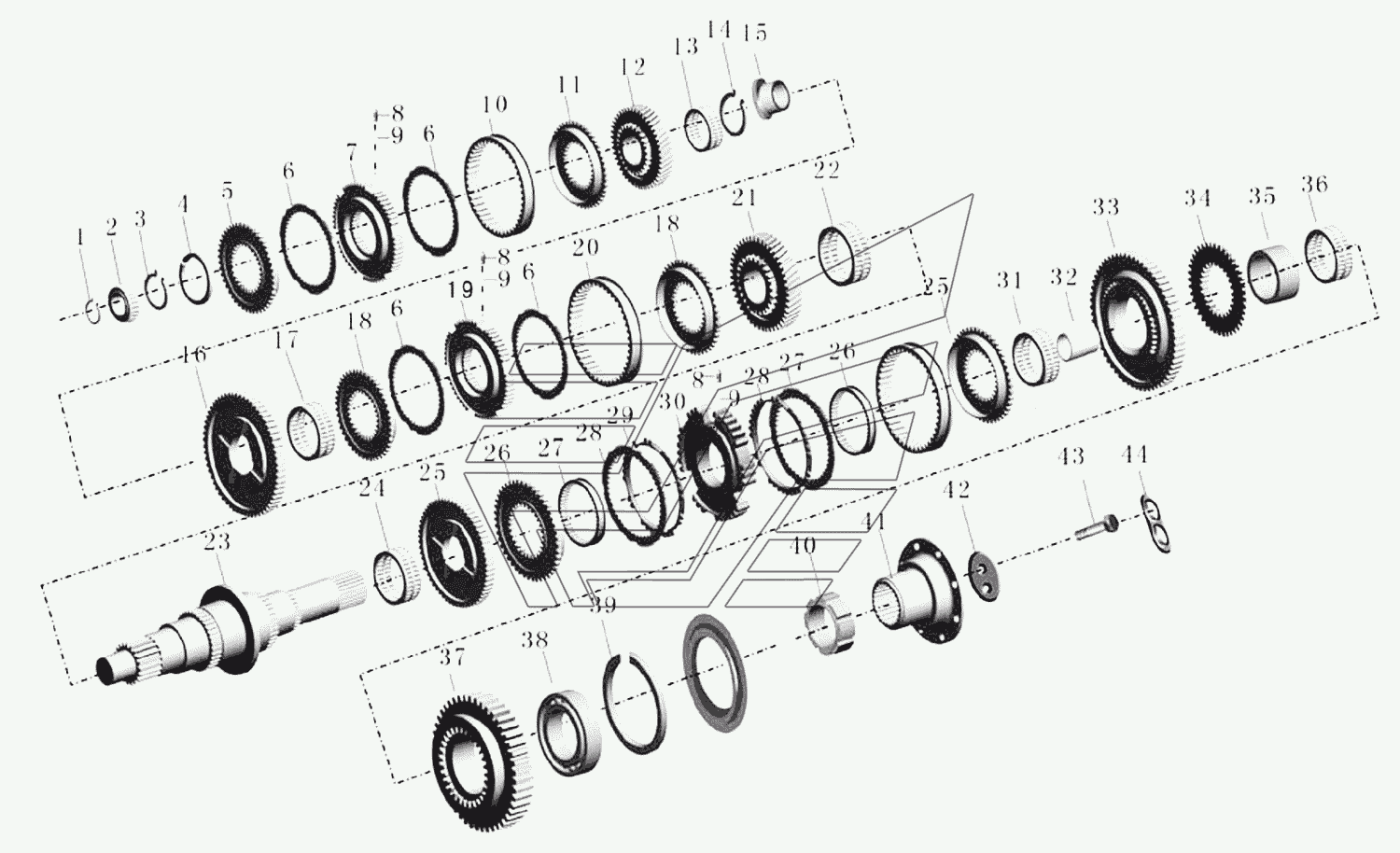

Вал второй в сборе Автобус ZK6899HA. Каталог 2008г.

Корпус коробки передач в сборе Автобус ZK6899HA Задняя крышка в сборе Автобус ZK6899HA

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

3

3

3

3

3

3

3

3

3

3

4

4

4

4

4

4

4

4

4

4

5

6

7

8

9

10

11

12

13

14

14

14

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Пружинное борткольцо для вала

Заводской номер: 1701-00905 Количество на модель: 1

1701-00905

1

2

Номер детали на чертеже:

2

Передний подшипник второго вала

Заводской номер: 1701-00402 Количество на модель: 1

1701-00402

1

3

Номер детали на чертеже:

3

Пружинное борткольцо для вала

Заводской номер: 0636501146 Количество на модель: 1

0636501146

1

3

Номер детали на чертеже:

3

Пружинное борткольцо для вала

Заводской номер: 0630501146 Количество на модель: 1

0630501146

1

3

Номер детали на чертеже:

3

Пружинное борткольцо для вала

Заводской номер: 0630501147 Количество на модель: 1

0630501147

1

3

Номер детали на чертеже:

3

Пружинное борткольцо для вала

Заводской номер: 0630501148 Количество на модель: 1

0630501148

1

3

Номер детали на чертеже:

3

Пружинное борткольцо для вала

Заводской номер: 0630531064 Количество на модель: 1

0630531064

1

3

Номер детали на чертеже:

3

Пружинное борткольцо для вала

Заводской номер: 0630501118 Количество на модель: 1

0630501118

1

3

Номер детали на чертеже:

3

Пружинное борткольцо для вала

Заводской номер: 0630501116 Количество на модель: 1

0630501116

1

3

Номер детали на чертеже:

3

Пружинное борткольцо для вала

Заводской номер: 0630501151 Количество на модель: 1

0630501151

1

3

Номер детали на чертеже:

3

Пружинное борткольцо для вала

Заводской номер: 0630501150 Количество на модель: 1

0630501150

1

3

Номер детали на чертеже:

3

Пружинное борткольцо для вала

Заводской номер: 0630531065 Количество на модель: 1

0630531065

1

3

Номер детали на чертеже:

3

Пружинное борткольцо для вала

Заводской номер: 0630501112 Количество на модель: 1

0630501112

1

3

Номер детали на чертеже:

3

Упругая манжета для вала 50x2.8

Заводской номер: 630501114 Количество на модель: 1

630501114

1

4

Номер детали на чертеже:

4

Регулируемая прокладка

Заводской номер: 0730002557 Количество на модель: 1

0730002557

1

4

Номер детали на чертеже:

4

Регулируемая прокладка

Заводской номер: 0730002684 Количество на модель: 1

0730002684

1

4

Номер детали на чертеже:

4

Регулируемая прокладка

Заводской номер: 0730002683 Количество на модель: 1

0730002683

1

4

Номер детали на чертеже:

4

Регулируемая прокладка

Заводской номер: 0730002682 Количество на модель: 1

0730002682

1

4

Номер детали на чертеже:

4

Регулируемая прокладка

Заводской номер: 0730002681 Количество на модель: 1

0730002681

1

4

Номер детали на чертеже:

4

Регулируемая прокладка

Заводской номер: 0730002680 Количество на модель: 1

0730002680

1

4

Номер детали на чертеже:

4

Регулируемая прокладка

Заводской номер: 0730002778 Количество на модель: 1

0730002778

1

4

Номер детали на чертеже:

4

Регулируемая прокладка

Заводской номер: 0730002776 Количество на модель: 1

0730002776

1

4

Номер детали на чертеже:

4

Регулируемая прокладка

Заводской номер: 0730002777 Количество на модель: 1

0730002777

1

4

Номер детали на чертеже:

4

Регулируемая прокладка

Заводской номер: 0730002780 Количество на модель: 1

0730002780

1

5

Номер детали на чертеже:

5

Синхронная коническая ступица 6-ой передачи

Заводской номер: 1763-00237 Количество на модель: 1

1763-00237

1

6

Номер детали на чертеже:

6

Синхронное кольцо, S6-100

Заводской номер: 1763-00238 Количество на модель: 4

1763-00238

4

7

Номер детали на чертеже:

7

Синхронное основание шестерни 5-ой и 6-ой передачи

Заводской номер: 1763-00239 Количество на модель: 1

1763-00239

1

8

Номер детали на чертеже:

8

Синхронный толкатель второго вала

Заводской номер: 1763-00091 Количество на модель: 9

1763-00091

9

9

Номер детали на чертеже:

9

Пружина толкателя

Заводской номер: 1763-00159 Количество на модель: 9

1763-00159

9

10

Номер детали на чертеже:

10

Синхронная скользящая рубашка 5-ой и 6-ой передачи

Заводской номер: 1763-00240 Количество на модель: 1

1763-00240

1

11

Номер детали на чертеже:

11

Синхронная коническая ступица 5-ой передачи

Заводской номер: 1763-00241 Количество на модель: 1

1763-00241

1

12

Номер детали на чертеже:

12

Шестерня 6-ой передачи второго вала

Заводской номер: 1763-00243 Количество на модель: 1

1763-00243

1

13

Номер детали на чертеже:

13

Игольчатый подшипник 5-ой передачи второго вала

Заводской номер: KK63x70x40 Количество на модель: 1

KK63x70x40

1

14

Номер детали на чертеже:

14

Пружинное борткольцо для вала

Заводской номер: 1086304049 Количество на модель: 1

1086304049

1

14

Номер детали на чертеже:

14

Пружинное борткольцо для вала

Заводской номер: 1086304048 Количество на модель: 1

1086304048

1

14

Номер детали на чертеже:

14

Пружинное борткольцо для вала

Заводской номер: 1086304047 Количество на модель: 1

1086304047

1

14

Номер детали на чертеже:

14

Пружинное борткольцо для вала

Заводской номер: 1086304046 Количество на модель: 1

1086304046

1

14

Номер детали на чертеже:

14

Пружинное борткольцо для вала

Заводской номер: 1086304045 Количество на модель: 1

1086304045

1

15

Номер детали на чертеже:

15

Внутренняя седло подшипника 4-ой передачи второго вала

Заводской номер: 1763-00244 Количество на модель: 1

1763-00244

1

16

Номер детали на чертеже:

16

Шестерня 4-ой передачи второго вала, S6-100

Заводской номер: 1763-00245 Количество на модель: 1

1763-00245

1

17

Номер детали на чертеже:

17

Подшипник 2 передачи QJ805 1280 003 098(B)

Заводской номер: 1701-00504 Количество на модель: 1

1701-00504

1

18

Номер детали на чертеже:

18

Синхронная коническая ступица 3-ьей и 4-ой передачи

Заводской номер: 1763-00498 Количество на модель: 2

1763-00498

2

19

Номер детали на чертеже:

19

Синхронное основание шестерни третьей и четвертой передачи

Заводской номер: 1763-00096 Количество на модель: 1

1763-00096

1

20

Номер детали на чертеже:

20

Синхронная скользкая оболочка третьей, четвертой, пятой, шестой передачи второго вала

Заводской номер: 1763-00092 Количество на модель: 1

1763-00092

1

21

Номер детали на чертеже:

21

Шестерня 3-ьей передачи второго вала, S6-100

Заводской номер: 1763-00246 Количество на модель: 1

1763-00246

1

22

Номер детали на чертеже:

22

Игольчатый подшипник третьей передачи

Заводской номер: 1701-00494 Количество на модель: 1

1701-00494

1

23

Номер детали на чертеже:

23

Второй вал, S6-100

Заводской номер: 1763-00300 Количество на модель: 1

1763-00300

1

24

Номер детали на чертеже:

24

Игольчатый подшипник 2-ой передачи второго вала

Заводской номер: 0735320111 Количество на модель: 1

0735320111

1

25

Номер детали на чертеже:

25

Шестерня 2-ой передачи второго вала, S6-100

Заводской номер: 1763-00247 Количество на модель: 1

1763-00247

1

26

Номер детали на чертеже:

26

Синхронный обод первой и второй передачи

Заводской номер: 1708-00071 Количество на модель: 2

1708-00071

2

27

Номер детали на чертеже:

27

Внутреннее коническое кольцо, S6-150

Заводской номер: 1708-00160 Количество на модель: 2

1708-00160

2

28

Номер детали на чертеже:

28

Дипирамидное кольцо

Заводской номер: 1763-00158 Количество на модель: 2

1763-00158

2

29

Номер детали на чертеже:

29

Синхронное кольцо, S6-150

Заводской номер: 1708-00159 Количество на модель: 2

1708-00159

2

30

Номер детали на чертеже:

30

Обод первой и второй передачи второго вала

Заводской номер: 1763-00100 Количество на модель: 1

1763-00100

1

31

Номер детали на чертеже:

31

Подшипник 1-ой передачи второго вала, S6-100

Заводской номер: 1763-00248 Количество на модель: 1

1763-00248

1

32

Номер детали на чертеже:

32

Обод 1-ой передачи второго вала, S6-100

Заводской номер: 1763-00249 Количество на модель: 1

1763-00249

1

33

Номер детали на чертеже:

33

Шестерня 1-ой передачи второго вала, S6-100

Заводской номер: 1763-00250 Количество на модель: 1

1763-00250

1

34

Номер детали на чертеже:

34

Основание шестерни зацепления задней передачи

Заводской номер: 1763-00103 Количество на модель: 1

1763-00103

1

35

Номер детали на чертеже:

35

Седло подшипника задней передачи второго вала, S6-100

Заводской номер: 1763-00252 Количество на модель: 1

1763-00252

1

36

Номер детали на чертеже:

36

Подшипник задней передачи второго вала, S6-100

Заводской номер: 1763-00253 Количество на модель: 1

1763-00253

1

37

Номер детали на чертеже:

37

Шестерня задней передачи второго вала, S6-100

Заводской номер: 1763-00254 Количество на модель: 1

1763-00254

1

38

Номер детали на чертеже:

38

Задний подшипник второго вала 50314 1268 903 196 S

Заводской номер: 1701-00401 Количество на модель: 1

1701-00401

1

39

Номер детали на чертеже:

39

Стопорное кольцо подшипника первого вала 0630 503 020

Заводской номер: 1701-00691 Количество на модель: 1

1701-00691

1

40

Номер детали на чертеже:

40

Индуктивная катушка спидометра

Заводской номер: 1764-00087 Количество на модель: 1

1764-00087

1

41

Номер детали на чертеже:

41

Фланец выводной, QJ805

Заводской номер: 1764-00102 Количество на модель: 1

1764-00102

1

42

Номер детали на чертеже:

42

Упор конца вала

Заводской номер: 1701-00899 Количество на модель: 1

1701-00899

1

43

Номер детали на чертеже:

43

Болт M12x35

Заводской номер: 1085304010 Количество на модель: 2

1085304010

2

44

Номер детали на чертеже:

44

Контрпластинка конца вала

Заводской номер: 1700-00713 Количество на модель: 1

1700-00713

1

45

Номер детали на чертеже:

45

Синхронная скользкая оболочка первой и второй передачи второго вала

Заводской номер: 1763-00101 Количество на модель: 1

1763-00101

1
