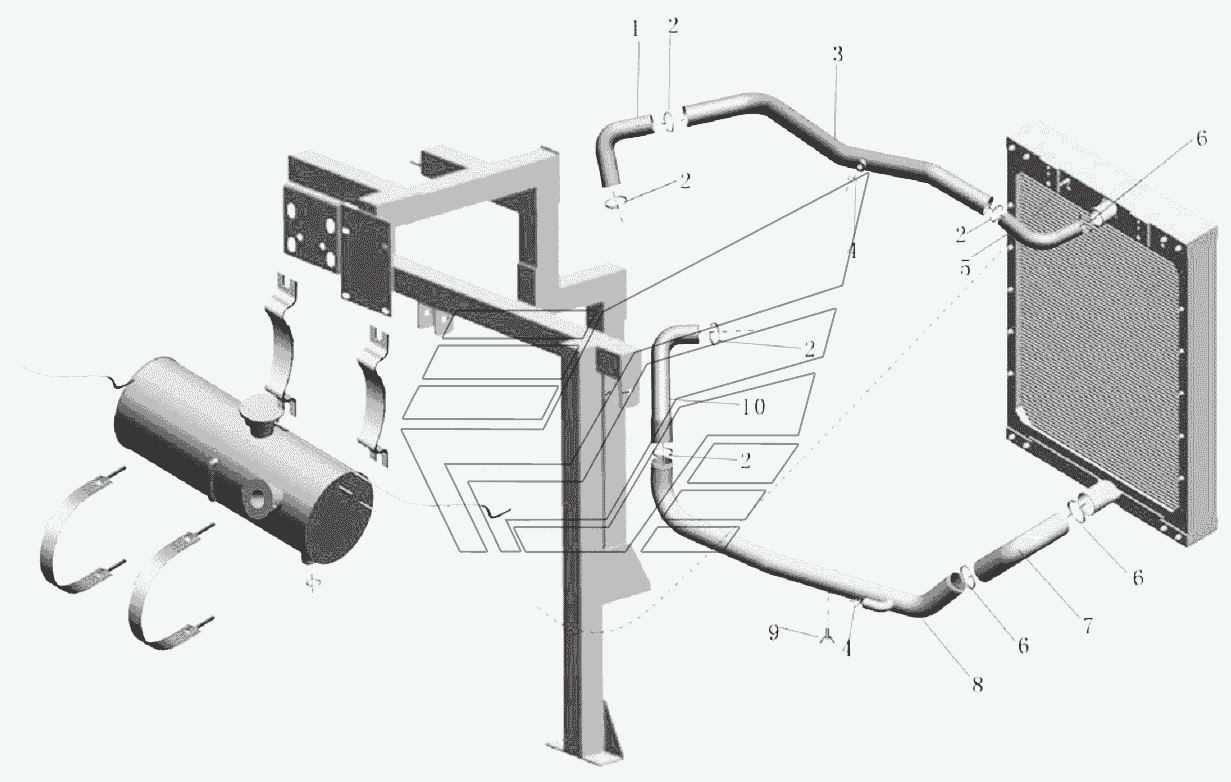

Расположение водопроводов и шланга в сборе (ISDe 230 30) Автобус ZK6899HA. Каталог 2008г.

Подвеска радиатора в сборе ISDe230 30 Автобус ZK6899HA Выпускная система Автобус ZK6899HA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба резиновая с правым углом

Заводской номер: 1303-00270 Количество на модель: 1
1303-00270
1
2

Номер детали на чертеже:

2

Трубодержатель GEMI

Заводской номер: 9401-00010 Количество на модель: 5
9401-00010
5
3

Номер детали на чертеже:

3

Выпускная стальная труба двигателя

Заводской номер: 1303-00933 Количество на модель: 1
1303-00933
1
4

Номер детали на чертеже:

4

Хомут

Заводской номер: 9401-00007 Количество на модель: 2
9401-00007
2
5

Номер детали на чертеже:

5

Выпускная труба расширительного бака

Заводской номер: 1303-00062 Количество на модель: 1
1303-00062
1
6

Номер детали на чертеже:

6

Держатель

Заводской номер: 9401-00104 Количество на модель: 3
9401-00104
3
7

Номер детали на чертеже:

7

Выпускная труба расширительного бака

Заводской номер: 1303-00075 Количество на модель: 1
1303-00075
1
8

Номер детали на чертеже:

8

Водозаборная железная труба двигателя ISDE230

Заводской номер: 1303-01638 Количество на модель: 1
1303-01638
1
9

Номер детали на чертеже:

9

Выпускный клапан

Заводской номер: 1305-00010 Количество на модель: 1
1305-00010
1
10

Номер детали на чертеже:

10

Водозаборная железная труба двигателя

Заводской номер: 1303-00061 Количество на модель: 1
1303-00061
1
