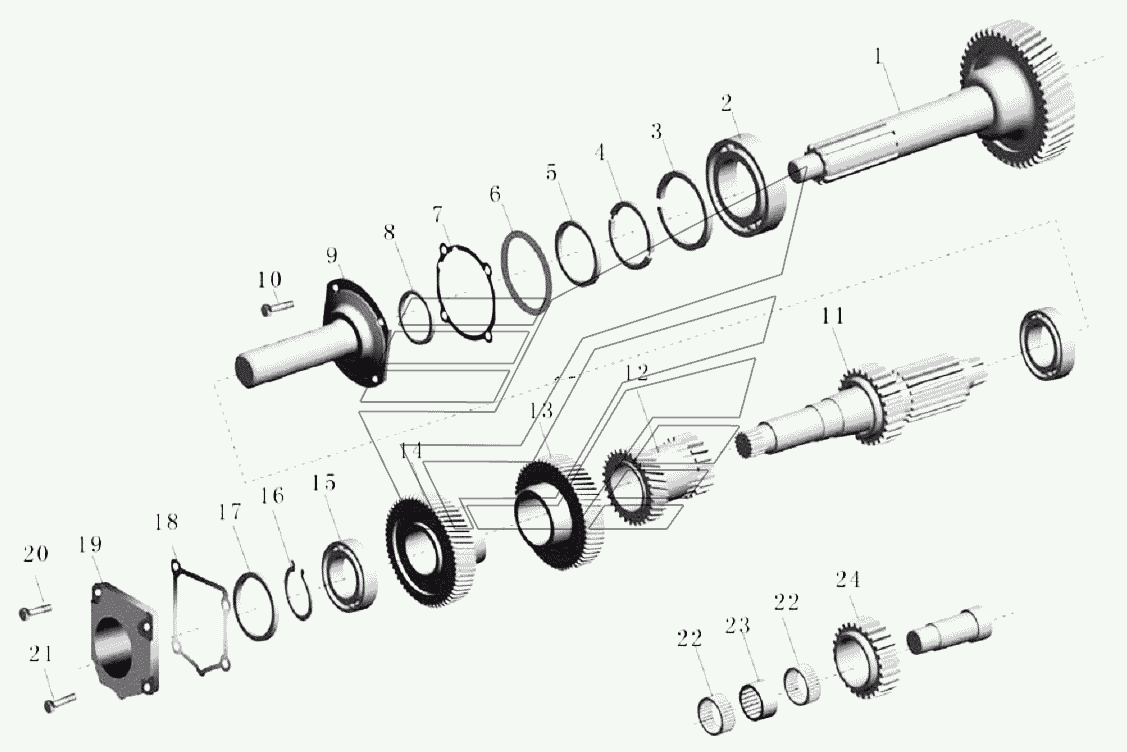

Вал первый, вал промежуточный, вал заднего хода в сборе Автобус ZK6899HA. Каталог 2008г.

Верхняя крышка и вал переключения в сборе Автобус ZK6899HA Вал карданный в сборе (QJ805+FV61-30) Автобус ZK6899HA

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

4

4

4

4

4

5

6

6

6

6

7

8

9

10

11

12

13

14

15

16

16

16

16

16

16

16

16

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

17

18

19

21

22

23

24

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал 1-ый, S6-100

Заводской номер: 1762-00222 Количество на модель: 1

1762-00222

1

2

Номер детали на чертеже:

2

Подшипник первичного вала QJ805 1280 003 069 S

Заводской номер: 1701-00528 Количество на модель: 1

1701-00528

1

3

Номер детали на чертеже:

3

Стопорное кольцо подшипника первого вала 0630 503 020

Заводской номер: 1701-00691 Количество на модель: 1

1701-00691

1

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 730102958 Количество на модель: 1

730102958

1

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 730102957 Количество на модель: 1

730102957

1

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 730102956 Количество на модель: 1

730102956

1

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 730102955 Количество на модель: 1

730102955

1

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 730102954 Количество на модель: 1

730102954

1

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 1762-00226 Количество на модель: 1

1762-00226

1

5

Номер детали на чертеже:

5

Стопорное кольцо -первичный вал QJ1205

Заводской номер: 1762-00220 Количество на модель: 1

1762-00220

1

6

Номер детали на чертеже:

6

Регулируемая прокладка

Заводской номер: 730103804 Количество на модель: 1

730103804

1

6

Номер детали на чертеже:

6

Регулируемая прокладка

Заводской номер: 730102505 Количество на модель: 1

730102505

1

6

Номер детали на чертеже:

6

Регулируемая прокладка

Заводской номер: 730102504 Количество на модель: 1

730102504

1

6

Номер детали на чертеже:

6

Регулируемая прокладка

Заводской номер: 730102503 Количество на модель: 1

730102503

1

7

Номер детали на чертеже:

7

Сухарь крышки первичного вала

Заводской номер: 1762-00128 Количество на модель: 1

1762-00128

1

8

Номер детали на чертеже:

8

Сальник первичного вала

Заводской номер: 1701-00406 Количество на модель: 1

1701-00406

1

9

Номер детали на чертеже:

9

Крышка первичного вала, S6-100

Заводской номер: 1762-00184 Количество на модель: 1

1762-00184

1

10

Номер детали на чертеже:

10

Болт передней концевой крышки промежуточного вала

Заводской номер: 1762-00131 Количество на модель: 6

1762-00131

6

11

Номер детали на чертеже:

11

Вал промежуточный, S6-100

Заводской номер: 1762-00185 Количество на модель: 1

1762-00185

1

12

Номер детали на чертеже:

12

Шестерня 3-ьей и 4-ой передачи промежуточного вала, S6-100

Заводской номер: 1762-00186 Количество на модель: 1

1762-00186

1

13

Номер детали на чертеже:

13

Шестерня 5-ой передачи промежуточного вала, S6-100

Заводской номер: 1762-00187 Количество на модель: 1

1762-00187

1

14

Номер детали на чертеже:

14

Шестерня постоянного зацепления промежуточного вала, S6-100

Заводской номер: 1762-00188 Количество на модель: 1

1762-00188

1

15

Номер детали на чертеже:

15

Подшипник промежуточного вала передний 1268 903 196(s)

Заводской номер: 1701-00484 Количество на модель: 2

1701-00484

2

16

Номер детали на чертеже:

16

Пружинное борткольцо для вала

Заводской номер: 0630501147 Количество на модель: 1

0630501147

1

16

Номер детали на чертеже:

16

Пружинное борткольцо для вала

Заводской номер: 0630501148 Количество на модель: 1

0630501148

1

16

Номер детали на чертеже:

16

Пружинный борткольцо для вала

Заводской номер: 0630501064 Количество на модель: 1

0630501064

1

16

Номер детали на чертеже:

16

Пружинное борткольцо для вала

Заводской номер: 0630501118 Количество на модель: 1

0630501118

1

16

Номер детали на чертеже:

16

Пружинное борткольцо для вала

Заводской номер: 0630501116 Количество на модель: 1

0630501116

1

16

Номер детали на чертеже:

16

Пружинный борткольцо для вала

Заводской номер: 0630501114 Количество на модель: 1

0630501114

1

16

Номер детали на чертеже:

16

Пружинное борткольцо для вала

Заводской номер: 0630501112 Количество на модель: 1

0630501112

1

16

Номер детали на чертеже:

16

Пружинное борткольцо для вала

Заводской номер: 0630531065 Количество на модель: 1

0630531065

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102066 Количество на модель: 1

0730102066

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102065 Количество на модель: 1

0730102065

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102064 Количество на модель: 1

0730102064

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102063 Количество на модель: 1

0730102063

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102062 Количество на модель: 1

0730102062

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102061 Количество на модель: 1

0730102061

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102067 Количество на модель: 1

0730102067

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102068 Количество на модель: 1

0730102068

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102069 Количество на модель: 1

0730102069

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102070 Количество на модель: 1

0730102070

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102071 Количество на модель: 1

0730102071

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102072 Количество на модель: 1

0730102072

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102073 Количество на модель: 1

0730102073

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102074 Количество на модель: 1

0730102074

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102075 Количество на модель: 1

0730102075

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102060 Количество на модель: 1

0730102060

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102106 Количество на модель: 1

0730102106

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102105 Количество на модель: 1

0730102105

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730103124 Количество на модель: 1

0730103124

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730103123 Количество на модель: 1

0730103123

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730103122 Количество на модель: 1

0730103122

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730103121 Количество на модель: 1

0730103121

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730103120 Количество на модель: 1

0730103120

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730103119 Количество на модель: 1

0730103119

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730103118 Количество на модель: 1

0730103118

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730103117 Количество на модель: 1

0730103117

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730103116 Количество на модель: 1

0730103116

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730103115 Количество на модель: 1

0730103115

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730103114 Количество на модель: 1

0730103114

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102098 Количество на модель: 1

0730102098

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102102 Количество на модель: 1

0730102102

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102103 Количество на модель: 1

0730102103

1

17

Номер детали на чертеже:

17

Регулируемая прокладка

Заводской номер: 0730102104 Количество на модель: 1

0730102104

1

18

Номер детали на чертеже:

18

Прокладка передней концевой крышки промежуточного вала

Заводской номер: 1762-00130 Количество на модель: 1

1762-00130

1

19

Номер детали на чертеже:

19

Передняя концевая крышка промежуточного вала, S6-100

Заводской номер: 1762-00189 Количество на модель: 1

1762-00189

1

21

Номер детали на чертеже:

21

Вал задней передачи

Заводской номер: 1701-00701 Количество на модель: 1

1701-00701

1

22

Номер детали на чертеже:

22

Игольчатый подшипник задней передачи 0735 320 492 QJ805

Заводской номер: 1701-00666 Количество на модель: 2

1701-00666

2

23

Номер детали на чертеже:

23

Распорная втулка игольчатого подшипника задней передачи

Заводской номер: 1701-00888 Количество на модель: 1

1701-00888

1

24

Номер детали на чертеже:

24

Шестерня задней передачи, S6-100

Заводской номер: 1762-00190 Количество на модель: 1

1762-00190

1
