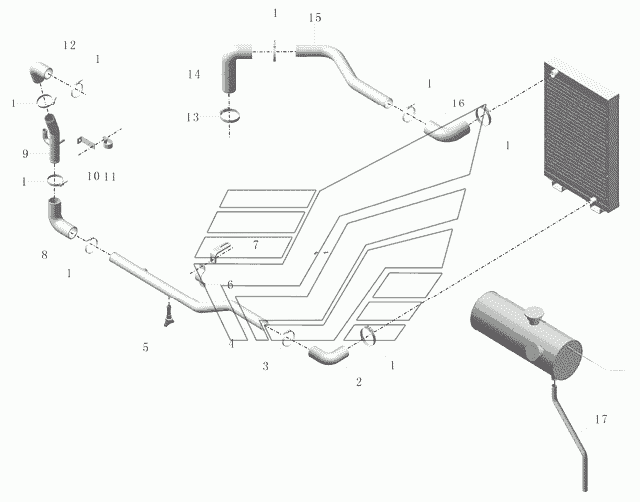

Монтаж трубопровода охлаждения (ISDE185 41) PD30-1303-03 Автобус ZK6852HG. Каталог 2010г.

Основание радиатора (с трубкой, правая сторона ISDE) PD30-1300-06 Автобус ZK6852HG Схема монтажа расширительного водного бака (левая сторона) PD30-1311-02 Автобус ZK6852HG

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Хомут Цзимэй

Заводской номер: 9401-00098 Количество на модель: 3
9401-00098
3
2

Номер детали на чертеже:

2

Труба резиновая с правым углом

Заводской номер: 1303-00054 Количество на модель: 1
1303-00054
1
3

Номер детали на чертеже:

3

Хомут

Заводской номер: 9401-00100 Количество на модель: 1
9401-00100
1
4

Номер детали на чертеже:

4

Возвратная стальная трубка двигателя

Заводской номер: 1303-03100 Количество на модель: 1
1303-03100
1
5

Номер детали на чертеже:

5

Выпускный клапан

Заводской номер: 1305-00010 Количество на модель: 1
1305-00010
1
6

Номер детали на чертеже:

6

Полусферический трубодержатель

Заводской номер: 1303-00315 Количество на модель: 2
1303-00315
2
7

Номер детали на чертеже:

7

Держатель трубки

Заводской номер: 1303-01514 Количество на модель: 1
1303-01514
1
8

Номер детали на чертеже:

8

Прямоугольная резиновая трубка

Заводской номер: 1303-00218 Количество на модель: 1
1303-00218
1
9

Номер детали на чертеже:

9

Возвратный водный трубопровод двигателя

Заводской номер: 1303-03101 Количество на модель: 1
1303-03101
1
10

Номер детали на чертеже:

10

Держатель впускной трубки - кронштейн редуктора

Заводской номер: 1311-00215 Количество на модель: 1
1311-00215
1
11

Номер детали на чертеже:

11

Трубодержатель

Заводской номер: 1303-01948 Количество на модель: 1
1303-01948
1
12

Номер детали на чертеже:

12

Прямоугольная резиновая трубка

Заводской номер: 1303-00053 Количество на модель: 1
1303-00053
1
13

Номер детали на чертеже:

13

Сильный хомут

Заводской номер: 9401-04918 Количество на модель: 5
9401-04918
5
14

Номер детали на чертеже:

14

Резиновый водопривод двигатели

Заводской номер: 1303-00739 Количество на модель: 1
1303-00739
1
15

Номер детали на чертеже:

15

Стальная трубка водоотвода для двигатели

Заводской номер: 1303-02258 Количество на модель: 1
1303-02258
1
16

Номер детали на чертеже:

16

Патрубок угловой

Заводской номер: 1303-00216 Количество на модель: 1
1303-00216
1
17

Номер детали на чертеже:

17

Специальная резиновая трубка для отопления

Заводской номер: 9108-00062 Количество на модель: 1
9108-00062
1
