  5. Автобус ZK6737D
  6. Монтажный чертёж ресивера

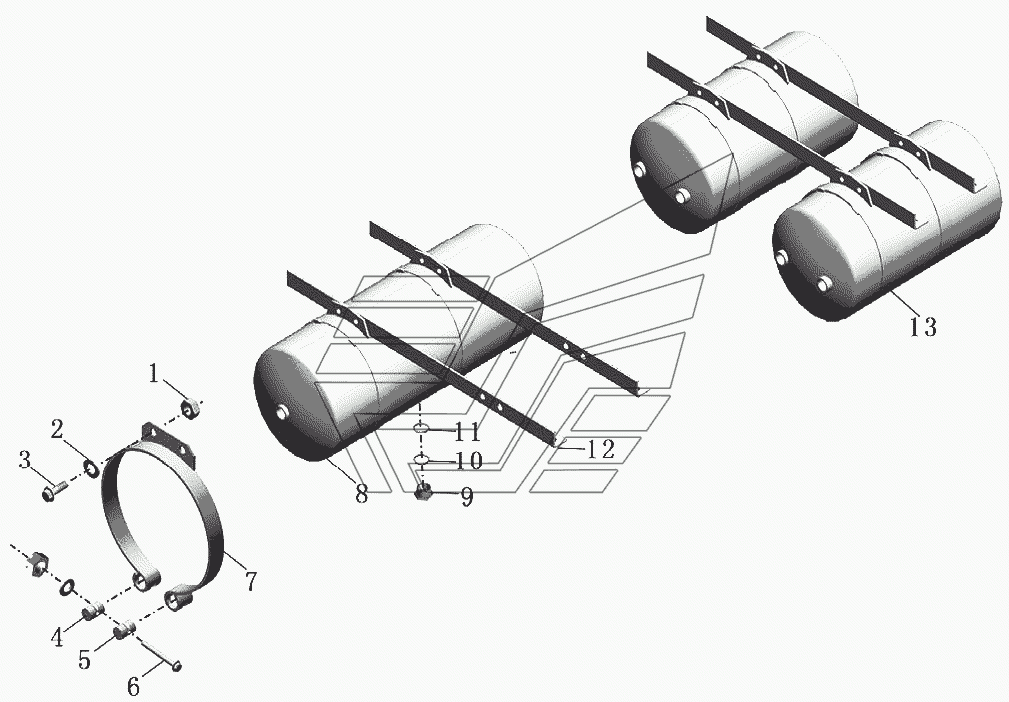

Монтажный чертёж ресивера Автобус ZK6737D. Каталог 2008г.

Устройство АБС Автобус ZK6737D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 9401-Q150B082588KL Количество на модель:
9401-Q150B082588KL
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 9401-Q40108KL Количество на модель:
9401-Q40108KL
3

Номер детали на чертеже:

3

Стопорная гайка

Заводской номер: 9401-Q32808KL Количество на модель: 12
9401-Q32808KL
12
4

Номер детали на чертеже:

4

Установочная колодка

Заводской номер: 3513-00015 Количество на модель: 8
3513-00015
8
5

Номер детали на чертеже:

5

Ограничительная колодка

Заводской номер: 3513-00016 Количество на модель: 8
3513-00016
8
6

Номер детали на чертеже:

6

Внутренний шестигранный колонный болт

Заводской номер: 3513-00014 Количество на модель: 8
3513-00014
8
7

Номер детали на чертеже:

7

Лента крепления в сборе

Заводской номер: 3513-00034 Количество на модель: 8
3513-00034
8
8

Номер детали на чертеже:

8

Двойной ресивер

Заводской номер: 3513-00018 Количество на модель: 1
3513-00018
1
9

Номер детали на чертеже:

9

Выпускный клапан

Заводской номер: 3513-00013 Количество на модель: 4
3513-00013
4
10

Номер детали на чертеже:

10

Уплотнительное кольцо

Заводской номер: 3506-00159 Количество на модель: 4
3506-00159
4
11

Номер детали на чертеже:

11

О-образное уплотнительное кольцо

Заводской номер: 3506-00156 Количество на модель: 4
3506-00156
4
12

Номер детали на чертеже:

12

Кронштейн ресивера

Заводской номер: 3513-00230 Количество на модель: 4
3513-00230
4
13

Номер детали на чертеже:

13

Воздушный ресивер

Заводской номер: 3513-00012 Количество на модель: 2
3513-00012
2
