Вторичный вал КПП и шестерня Автобус ZK6737D. Каталог 2008г.

Вал заднего хода промежуточного вала КПП и шестерня Автобус ZK6737D Крышка головки и верхняя крышка в сборе Автобус ZK6737D

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

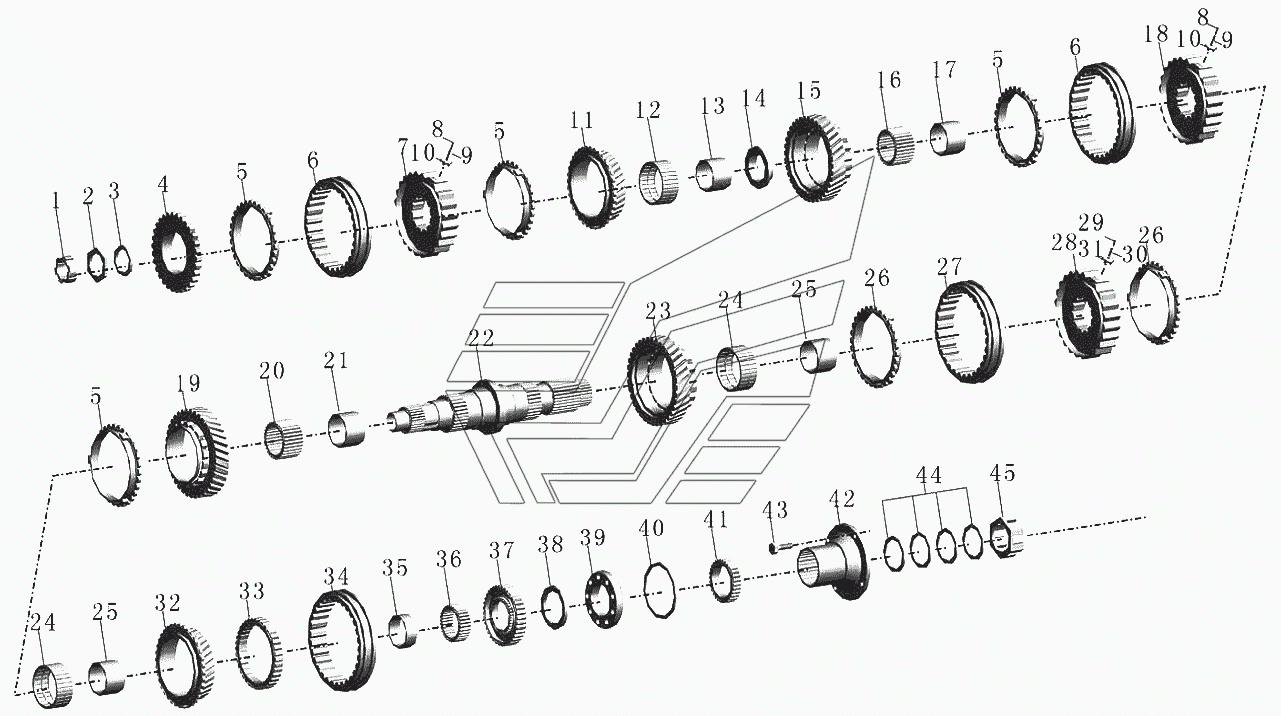

1

Номер детали на чертеже:

1

Передний роликовый подшипник вторичного вала

Заводской номер: 1701-01189 Количество на модель: 1

1701-01189

1

2

Номер детали на чертеже:

2

Стопорная гайка

Заводской номер: 1701-00334 Количество на модель: 1

1701-00334

1

3

Номер детали на чертеже:

3

Шайба стопорной гайки

Заводской номер: 1701-00336 Количество на модель: 1

1701-00336

1

4

Номер детали на чертеже:

4

Коническое кольцо синхронизатора прямой передачи

Заводской номер: 1708-00111 Количество на модель: 1

1708-00111

1

5

Номер детали на чертеже:

5

Кольцо синхронизатора 4 передачи

Заводской номер: 1701-00361 Количество на модель: 5

1701-00361

5

6

Номер детали на чертеже:

6

Оседающая втулка шестерни передач 5 и 6

Заводской номер: 1701-00360 Количество на модель: 2

1701-00360

2

7

Номер детали на чертеже:

7

Гнездо крепления шестерни передач 5 и 6

Заводской номер: 1701-00359 Количество на модель: 1

1701-00359

1

8

Номер детали на чертеже:

8

Стопорный палец синхронизатора передач 4 и 5

Заводской номер: 1701-00352 Количество на модель: 6

1701-00352

6

9

Номер детали на чертеже:

9

Пружина стопорного пальца

Заводской номер: 1701-00354 Количество на модель: 6

1701-00354

6

10

Номер детали на чертеже:

10

Стопор синхронизатора

Заводской номер: 1701-00353 Количество на модель: 6

1701-00353

6

11

Номер детали на чертеже:

11

Шестерня передачи 6 в сборе

Заводской номер: 1763-00141 Количество на модель: 1

1763-00141

1

12

Номер детали на чертеже:

12

Игольчатый подшипник

Заводской номер: 1701-00319 Количество на модель: 1

1701-00319

1

13

Номер детали на чертеже:

13

Обойма подшипника шестерни передачи 5

Заводской номер: 1701-00357 Количество на модель: 1

1701-00357

1

14

Номер детали на чертеже:

14

Опорное кольцо шестерни передачи 6

Заводской номер: 1701-00318 Количество на модель: 1

1701-00318

1

15

Номер детали на чертеже:

15

Шестерня передачи 4 в сборе

Заводской номер: 1763-00142 Количество на модель: 1

1763-00142

1

16

Номер детали на чертеже:

16

Игольчатый подшипник

Заводской номер: 1701-00317 Количество на модель: 1

1701-00317

1

17

Номер детали на чертеже:

17

Обойма подшипника шестерни передачи 4

Заводской номер: 1701-00356 Количество на модель: 1

1701-00356

1

18

Номер детали на чертеже:

18

Гнездо шестерни передач 3 и 4

Заводской номер: 1701-00358 Количество на модель: 1

1701-00358

1

19

Номер детали на чертеже:

19

Шестерня передачи 3

Заводской номер: 1763-00143 Количество на модель: 1

1763-00143

1

20

Номер детали на чертеже:

20

Игольчатый подшипник шестерни передачи 2

Заводской номер: 1701-00346 Количество на модель: 1

1701-00346

1

21

Номер детали на чертеже:

21

Обойма подшипника шестерни передачи 3

Заводской номер: 1701-00355 Количество на модель: 1

1701-00355

1

22

Номер детали на чертеже:

22

Вторичный вал кпп

Заводской номер: 1701-01184 Количество на модель: 1

1701-01184

1

23

Номер детали на чертеже:

23

Шестерня вторичного вала в сборе

Заводской номер: 1763-00140 Количество на модель: 1

1763-00140

1

24

Номер детали на чертеже:

24

Игольчатый подшипник 1 передачи

Заводской номер: 1701-01193 Количество на модель: 2

1701-01193

2

25

Номер детали на чертеже:

25

Обойма шестерни 1 передачи в сборе

Заводской номер: 1701-01194 Количество на модель: 2

1701-01194

2

26

Номер детали на чертеже:

26

Кольцо синхронизатора 1 и 2 передачи

Заводской номер: 1708-00034 Количество на модель: 2

1708-00034

2

27

Номер детали на чертеже:

27

Втулка шестерни

Заводской номер: 1708-00054 Количество на модель: 1

1708-00054

1

28

Номер детали на чертеже:

28

Обойма шестерни

Заводской номер: 1708-00055 Количество на модель: 1

1708-00055

1

29

Номер детали на чертеже:

29

Ролик

Заводской номер: Ролик10x14 Количество на модель: 3

Ролик10x14

3

30

Номер детали на чертеже:

30

Пружина

Заводской номер: 1700Q08-144 Количество на модель: 3

1700Q08-144

3

31

Номер детали на чертеже:

31

Стойка

Заводской номер: 1700Q08-146-В Количество на модель: 3

1700Q08-146-В

3

32

Номер детали на чертеже:

32

Блок шестерни 1 передачи в сборе

Заводской номер: 1701-01192 Количество на модель: 1

1701-01192

1

33

Номер детали на чертеже:

33

Обойма шестерни передачи заднего хода

Заводской номер: 1701-00312 Количество на модель: 1

1701-00312

1

34

Номер детали на чертеже:

34

Оседающая втулка шестерни заднего хода

Заводской номер: 1701-00514 Количество на модель: 1

1701-00514

1

35

Номер детали на чертеже:

35

Обойма подшипника шестерни передачи заднего хода

Заводской номер: 1701-00329 Количество на модель: 1

1701-00329

1

36

Номер детали на чертеже:

36

Игольчатый подшипник

Заводской номер: 1701-00328 Количество на модель: 1

1701-00328

1

37

Номер детали на чертеже:

37

Ведомая шестерня передачи заднего хода

Заводской номер: 1701-00371 Количество на модель: 1

1701-00371

1

38

Номер детали на чертеже:

38

Опорная прокладка шестерни передачи заднего хода

Заводской номер: 1700К1-185-В Количество на модель: 1

1700К1-185-В

1

39

Номер детали на чертеже:

39

Задний роликовый подшипник вторичного вала

Заводской номер: 1701-01187 Количество на модель: 1

1701-01187

1

40

Номер детали на чертеже:

40

Гибкий трос переключения передач

Заводской номер: 9401-Q433110 Количество на модель: 1

9401-Q433110

1

41

Номер детали на чертеже:

41

Коническая ведущая шестерня привода к спидометру

Заводской номер: 1701-01831 Количество на модель: 1

1701-01831

1

42

Номер детали на чертеже:

42

Фланец

Заводской номер: 1764-00052 Количество на модель: 1

1764-00052

1

43

Номер детали на чертеже:

43

Болт

Заводской номер: 1700К27-162 Количество на модель: 4

1700К27-162

4

44

Номер детали на чертеже:

44

Тарельчатая пружина

Заводской номер: 1701-00324 Количество на модель: 4

1701-00324

4

45

Номер детали на чертеже:

45

Пазовая гайка

Заводской номер: 1701-00323 Количество на модель: 1

1701-00323

1
