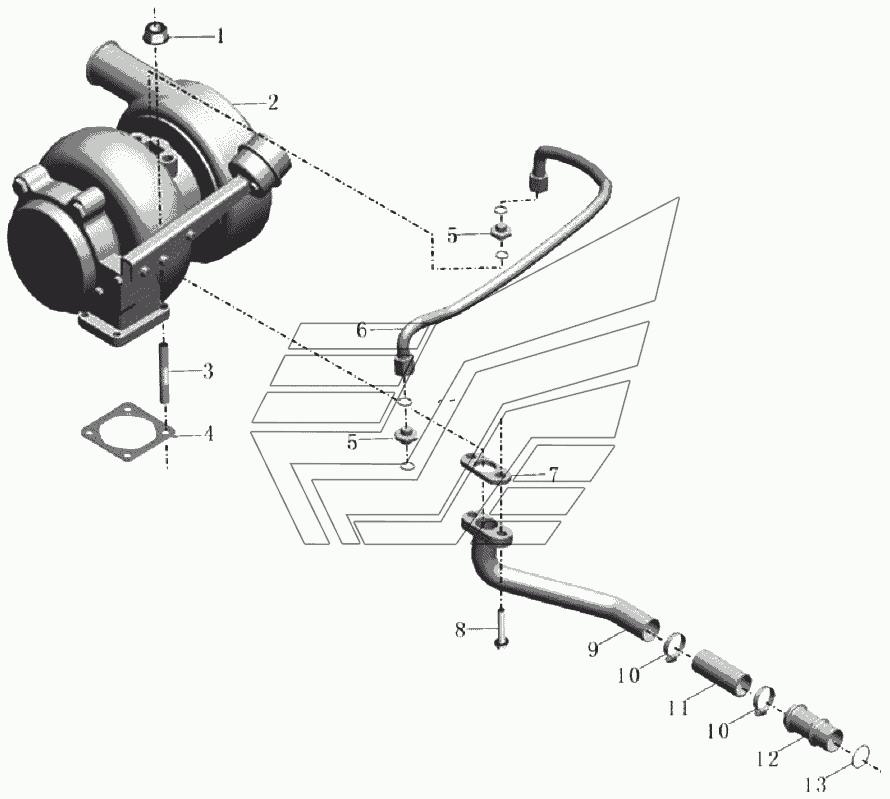

1000-00831 Нагнетатель и трубка (18) Автобус ZK6129H-2. Каталог 2008г.

1000-00831 Шкив в сборе (17) Автобус ZK6129H-2 1000-00831 Масляный поддон в сборе (19) Автобус ZK6129H-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шестигранная гайка с фланцевой поверхностью

Заводской номер: С3818824 Количество на модель: 4
С3818824
4
2

Номер детали на чертеже:

2

Нагнетатель

Заводской номер: 1118-00262 Количество на модель: 1
1118-00262
1
3

Номер детали на чертеже:

3

Шпилька -нагнетатель, ISLe 290

Заводской номер: 1118-00331 Количество на модель: 4
1118-00331
4
4

Номер детали на чертеже:

4

Уплотняющая прокладка нагнетателя, ISLe 290

Заводской номер: 1118-00292 Количество на модель: 1
1118-00292
1
5

Номер детали на чертеже:

5

Корпус с узлом прямого соединения

Заводской номер: С3922789 Количество на модель: 2
С3922789
2
6

Номер детали на чертеже:

6

Соединительная труба компенссатора нагнетателя, ISLe 290

Заводской номер: 1118-00332 Количество на модель: 1
1118-00332
1
7

Номер детали на чертеже:

7

Прокладка возвратной трубы

Заводской номер: 1118-00289 Количество на модель: 1
1118-00289
1
8

Номер детали на чертеже:

8

Шестигранный болт с фланцем

Заводской номер: С3900630 Количество на модель: 2
С3900630
2
9

Номер детали на чертеже:

9

Возвратная труба нагнетателя, ISLe

Заводской номер: 1118-00341 Количество на модель: 1
1118-00341
1
10

Номер детали на чертеже:

10

Трубодержатель

Заводской номер: С3412320 Количество на модель: 2
С3412320
2
11

Номер детали на чертеже:

11

Прямой шланг

Заводской номер: С3286499 Количество на модель: 1
С3286499
1
12

Номер детали на чертеже:

12

Возвратный шланг нагнетателя, ISLe

Заводской номер: 1118-00340 Количество на модель: 1
1118-00340
1
13

Номер детали на чертеже:

13

О-образное уплотнительное кольцо

Заводской номер: С3931824 Количество на модель: 1
С3931824
1
