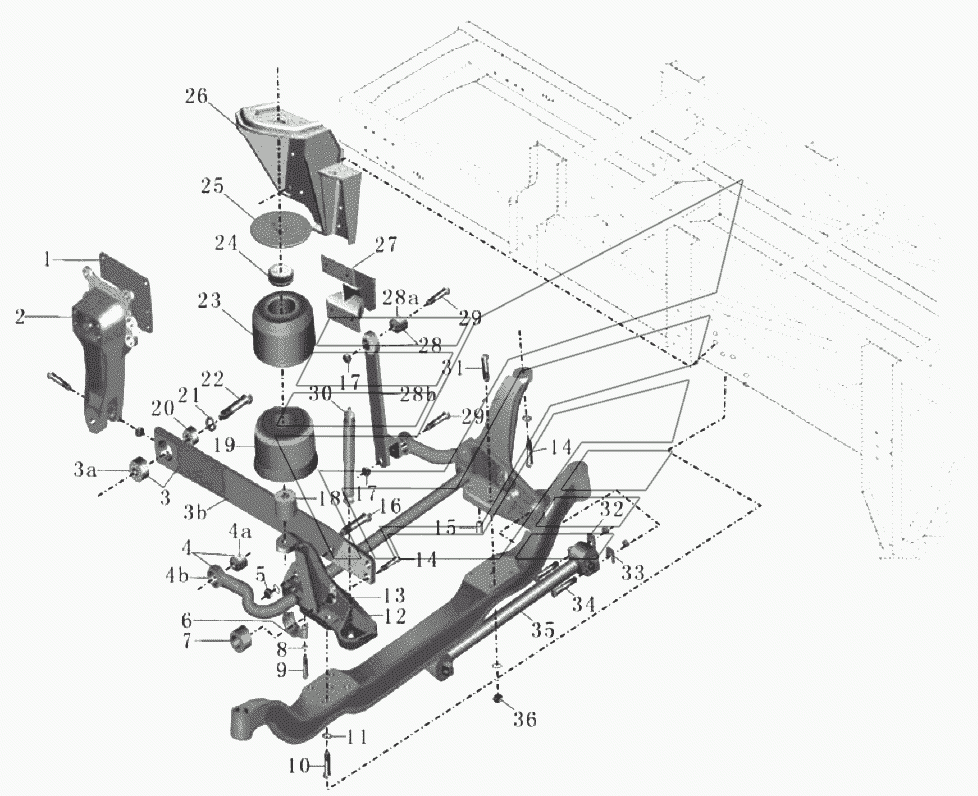

2901-00377 Передняя подвеска в сборе Автобус ZK6129H-2. Каталог 2008г.

2400-00616 Тормоз заднего моста (3) Автобус ZK6129H-2 2911-00449 Задняя подвеска в сборе Автобус ZK6129H-2

Вид отображения:

Детали справа

По ширине экрана

36

26

26

25

24

23

22

21

20

19

27

28

35

29

33

32

31

30

28b

4а

18

17

6

5

4b

4

3b

За

3

2

7

8

16

15

14

13

12

12

11

10

9

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Фланцевая гайка

Заводской номер: 9401-03197 Количество на модель: 4

9401-03197

4

Номер детали на чертеже:

Верхний кронштейн переднего пневмобаллона в сборе

Заводской номер: 2901-00368 Количество на модель: 1

2901-00368

1

Номер детали на чертеже:

Верхний кронштейн переднего пневмобаллона в сборе

Заводской номер: 2901-00367 Количество на модель: 1

2901-00367

1

Номер детали на чертеже:

Верхняя крышка переднего пневмобаллона

Заводской номер: 2901-00520 Количество на модель: 2

2901-00520

2

Номер детали на чертеже:

Ограничительная мягкая прокладка пневмобаллона

Заводской номер: 2901-00390 Количество на модель: 2

2901-00390

2

Номер детали на чертеже:

Пневморессора резиновая

Заводской номер: 2901-00395 Количество на модель: 2

2901-00395

2

Номер детали на чертеже:

Шестигранный болт-тонкая резьба

Заводской номер: 9401-Q151B24110TF2 Количество на модель:

9401-Q151B24110TF2

Номер детали на чертеже:

Тяжелая шайба пружины

Заводской номер: 9401-Q40524 Количество на модель:

9401-Q40524

Номер детали на чертеже:

Стопорная колодка направляющего рычага

Заводской номер: 2901-00380 Количество на модель: 2

2901-00380

2

Номер детали на чертеже:

Нижнее основание пневмобаллона в сборе

Заводской номер: 2901-00396 Количество на модель: 2

2901-00396

2

Номер детали на чертеже:

Гнездо опорного стержня

Заводской номер: 2901-00387 Количество на модель: 2

2901-00387

2

Номер детали на чертеже:

Кронштейн стабилизатора поперечной устойчивости в сборе

Заводской номер: 2901-00386 Количество на модель: 2

2901-00386

2

Номер детали на чертеже:

Передняя горизонтальная штанга

Заводской номер: 2901-00388 Количество на модель: 1

2901-00388

1

Номер детали на чертеже:

Шестигранный болт

Заводской номер: Q150B16110TD3 Количество на модель: 2

Q150B16110TD3

2

Номер детали на чертеже:

U-образная регулируемая прокладка

Заводской номер: 2930-00451 Количество на модель: 2

2930-00451

2

Номер детали на чертеже:

U-образная регулируемая прокладка

Заводской номер: 2930-00450 Количество на модель: 2

2930-00450

2

Номер детали на чертеже:

Шестигранный болт-тонкая резьба

Заводской номер: Q151B2080TD3 Количество на модель: 4

Q151B2080TD3

4

Номер детали на чертеже:

Передний амортизатор

Заводской номер: 2901-00382 Количество на модель: 2

2901-00382

2

Номер детали на чертеже:

Опорный стержень

Заводской номер: 2906-00271 Количество на модель: 2

2906-00271

2

Номер детали на чертеже:

Втулка

Заводской номер: 2935-00239 Количество на модель: 2

2935-00239

2

Номер детали на чертеже:

Прокладка

Заводской номер: 2901-00392 Количество на модель: 2

2901-00392

2

Номер детали на чертеже:

Фланцевая гайка

Заводской номер: 9401-00365 Количество на модель:

9401-00365

Номер детали на чертеже:

Крышка втулки стабилизатора

Заводской номер: 2901-00384 Количество на модель: 2

2901-00384

2

Номер детали на чертеже:

Фланцевая гайка

Заводской номер: 9401-03198 Количество на модель: 2

9401-03198

2

Номер детали на чертеже:

Стабилизатор поперечной устойчивости

Заводской номер: 2906-00257 Количество на модель: 1

2906-00257

1

Номер детали на чертеже:

Стабилизатор поперечной устойчивости в сборе

Заводской номер: 2901-00385 Количество на модель: 1

2901-00385

1

Номер детали на чертеже:

Направляющий рычаг

Заводской номер: 2902-00203 Количество на модель: 2

2902-00203

2

Номер детали на чертеже:

Втулка с желобком

Заводской номер: 2902-00204 Количество на модель: 2

2902-00204

2

Номер детали на чертеже:

направляющий рычаг в сборе

Заводской номер: 2901-00378 Количество на модель: 2

2901-00378

2

Номер детали на чертеже:

Передний кронштейн направляющего рычага

Заводской номер: 2901-00379 Количество на модель: 2

2901-00379

2

Номер детали на чертеже:

Вкладыш

Заводской номер: 2901-00383 Количество на модель: 2

2901-00383

2

Номер детали на чертеже:

Пружинная шайба

Заводской номер: Q40314D3 Количество на модель: 4

Q40314D3

4

Номер детали на чертеже:

Штифт

Заводской номер: 2930-00603 Количество на модель: 2

2930-00603

2

Номер детали на чертеже:

Установочный штифт

Заводской номер: 2901-00060 Количество на модель: 2

2901-00060

2

Номер детали на чертеже:

Шестигранный болт-тонкая резьба

Заводской номер: Q151B1875TD3 Количество на модель: 4

Q151B1875TD3

4

Номер детали на чертеже:

Фланцевая гайка

Заводской номер: 9401-03144 Количество на модель: 4

9401-03144

4

Номер детали на чертеже:

Нижний кронштейн переднего пневмобаллона

Заводской номер: 2901-00394 Количество на модель: 1

2901-00394

1

Номер детали на чертеже:

Нижний кронштейн переднего пневмобаллона

Заводской номер: 2901-00393 Количество на модель: 1

2901-00393

1

Номер детали на чертеже:

Тяжелая шайба пружины

Заводской номер: Q40520D3 Количество на модель: 4

Q40520D3

4

Номер детали на чертеже:

Шестигранный болт-тонкая резьба

Заводской номер: Q151C2060TD3 Количество на модель: 4

Q151C2060TD3

4

Номер детали на чертеже:

Шестигранный болт-тонкая резьба

Заводской номер: Q151B1470TD3 Количество на модель: 4

Q151B1470TD3

4

Номер детали на чертеже:

Прокладка

Заводской номер: 2901-00381 Количество на модель: 2

2901-00381

2
