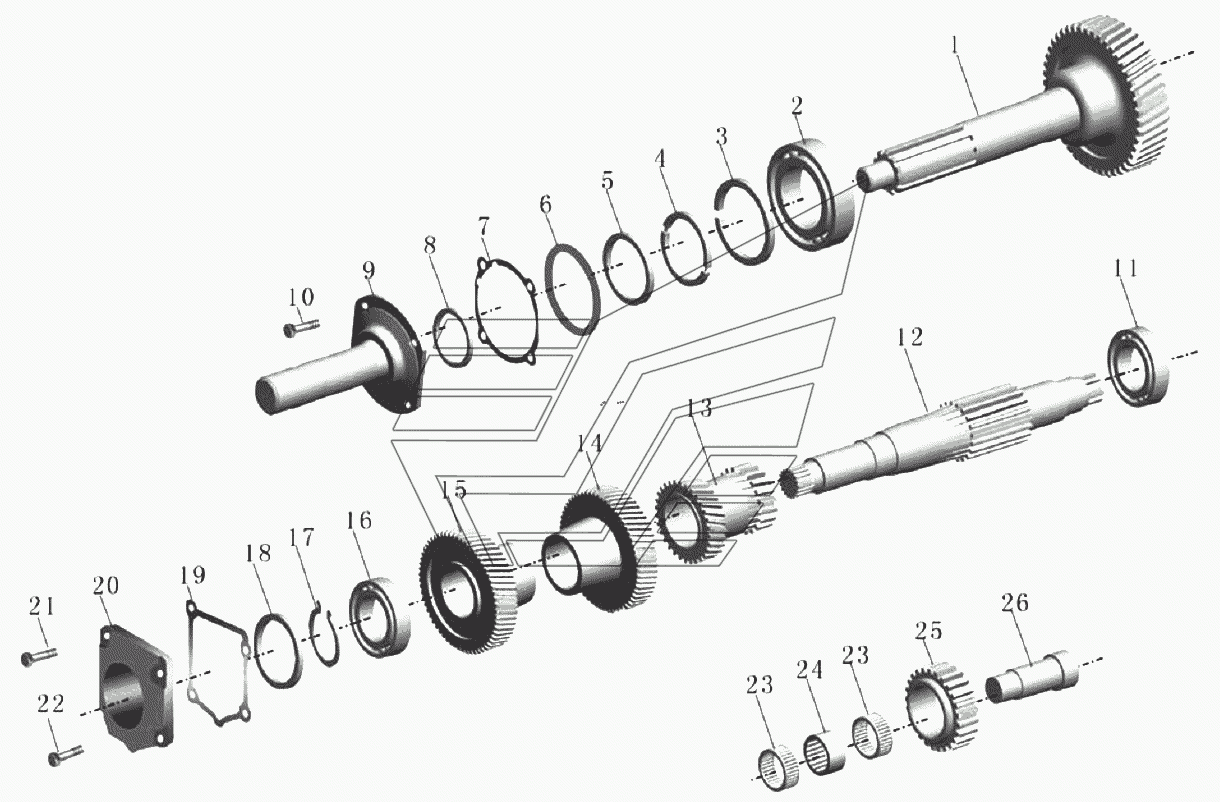

1701-01723С Первый вал, промежуточный вал, вал заднего хода в сборе (2) Автобус ZK6129H-2. Каталог 2008г.

1701-01723C Корпус коробки передач и внешний периметр (1) Автобус ZK6129H-2 1701-01723С Второй вал в сборе (3) Автобус ZK6129H-2

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

4

4

4

4

4

4

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

18

19

20

21

22

23

24

25

26

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Первый вал

Заводской номер: 1762-00109 Количество на модель: 1

1762-00109

1

2

Номер детали на чертеже:

2

Подшипник первого вала

Заводской номер: 1762-00063 Количество на модель: 1

1762-00063

1

3

Номер детали на чертеже:

3

Стопорное кольцо подшипника первого вала 0630 503 020

Заводской номер: 1701-00691 Количество на модель: 1

1701-00691

1

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 0730102675 Количество на модель:

0730102675

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 0730102674 Количество на модель:

0730102674

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 0730102673 Количество на модель:

0730102673

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 0730102632 Количество на модель:

0730102632

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 1601-00121 Количество на модель:

1601-00121

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 0730102630 Количество на модель:

0730102630

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 1601-00120 Количество на модель:

1601-00120

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 0730103509 Количество на модель:

0730103509

4

Номер детали на чертеже:

4

Полукружное ограничительное кольцо

Заводской номер: 0730103510 Количество на модель:

0730103510

5

Номер детали на чертеже:

5

Контрящее кольцо

Заводской номер: 1701-00490 Количество на модель: 1

1701-00490

1

6

Номер детали на чертеже:

6

Регулируемая прокладка, первый вал

Заводской номер: 1762-00339 Количество на модель:

1762-00339

7

Номер детали на чертеже:

7

Сухарь крышки первичного вала

Заводской номер: 1762-00128 Количество на модель: 1

1762-00128

1

8

Номер детали на чертеже:

8

Сальник первого вала

Заводской номер: 1701-01966 Количество на модель: 1

1701-01966

1

9

Номер детали на чертеже:

9

Передняя концевая крышка

Заводской номер: 0115302028 Количество на модель: 1

0115302028

1

10

Номер детали на чертеже:

10

Болт крышки первичного вала

Заводской номер: 1762-00129 Количество на модель: 4

1762-00129

4

11

Номер детали на чертеже:

11

Задний подшипник промежуточного вала

Заводской номер: 1701-00485 Количество на модель: 1

1701-00485

1

12

Номер детали на чертеже:

12

Промежуточный вал

Заводской номер: 1762-00064 Количество на модель: 1

1762-00064

1

13

Номер детали на чертеже:

13

Шестерня 3 и 4 передачи промежуточного вала

Заводской номер: 1762-00070 Количество на модель: 1

1762-00070

1

14

Номер детали на чертеже:

14

Шестерня 5 передачи промежуточного вала

Заводской номер: 1762-00071 Количество на модель: 1

1762-00071

1

15

Номер детали на чертеже:

15

Шестерня постоянного зацепления промежуточного вала

Заводской номер: 1762-00072 Количество на модель: 1

1762-00072

1

16

Номер детали на чертеже:

16

Подшипник промежуточного вала передний 1268 903 196(s)

Заводской номер: 1701-00484 Количество на модель: 1

1701-00484

1

17

Номер детали на чертеже:

17

Пружинное борткольцо для вала-второй вал

Заводской номер: 1763-00458 Количество на модель:

1763-00458

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.35

Заводской номер: 730102065 Количество на модель:

730102065

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730102064 Количество на модель:

730102064

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.45

Заводской номер: 730102063 Количество на модель:

730102063

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.50

Заводской номер: 730102062 Количество на модель:

730102062

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.55

Заводской номер: 730102061 Количество на модель:

730102061

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730102060 Количество на модель:

730102060

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.65

Заводской номер: 730102106 Количество на модель:

730102106

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.30

Заводской номер: 730102066 Количество на модель:

730102066

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.25

Заводской номер: 730102067 Количество на модель:

730102067

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.20

Заводской номер: 730102068 Количество на модель:

730102068

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.15

Заводской номер: 730102069 Количество на модель:

730102069

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.10

Заводской номер: 730102070 Количество на модель:

730102070

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.05

Заводской номер: 730102071 Количество на модель:

730102071

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.00

Заводской номер: 730102072 Количество на модель:

730102072

18

Номер детали на чертеже:

18

Регулируемая прокладка A=1.95

Заводской номер: 730102073 Количество на модель:

730102073

18

Номер детали на чертеже:

18

Регулируемая прокладка A=1.90

Заводской номер: 730102074 Количество на модель:

730102074

18

Номер детали на чертеже:

18

Регулируемая прокладка A=1.85

Заводской номер: 730102075 Количество на модель:

730102075

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.70

Заводской номер: 730102105 Количество на модель:

730102105

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.75

Заводской номер: 730102104 Количество на модель:

730102104

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 1701-01695 Количество на модель:

1701-01695

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103123 Количество на модель:

730103123

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103122 Количество на модель:

730103122

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103121 Количество на модель:

730103121

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103120 Количество на модель:

730103120

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103119 Количество на модель:

730103119

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103118 Количество на модель:

730103118

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103117 Количество на модель:

730103117

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103116 Количество на модель:

730103116

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103115 Количество на модель:

730103115

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730103114 Количество на модель:

730103114

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730102098 Количество на модель:

730102098

18

Номер детали на чертеже:

18

Регулируемая прокладка

Заводской номер: 730102099 Количество на модель:

730102099

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.95

Заводской номер: 730102100 Количество на модель:

730102100

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.90

Заводской номер: 730102101 Количество на модель:

730102101

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.85

Заводской номер: 730102102 Количество на модель:

730102102

18

Номер детали на чертеже:

18

Регулируемая прокладка A=2.80

Заводской номер: 730102103 Количество на модель:

730102103

19

Номер детали на чертеже:

19

Прокладка передней концевой крышки промежуточного вала

Заводской номер: 1762-00130 Количество на модель: 1

1762-00130

1

20

Номер детали на чертеже:

20

Передняя концевая крышка вспомогательного вала

Заводской номер: 1701-00700 Количество на модель: 1

1701-00700

1

21

Номер детали на чертеже:

21

Болт передней концевой крышки промежуточного вала

Заводской номер: 1762-00131 Количество на модель: 2

1762-00131

2

22

Номер детали на чертеже:

22

Болт передней концевой крышки промежуточного вала

Заводской номер: 1762-00132 Количество на модель: 2

1762-00132

2

23

Номер детали на чертеже:

23

Игольчатый подшипник задней передачи 0735 320 492 QJ805

Заводской номер: 1701-00666 Количество на модель: 2

1701-00666

2

24

Номер детали на чертеже:

24

Распорная втулка игольчатого подшипника задней передачи

Заводской номер: 1701-00888 Количество на модель: 1

1701-00888

1

25

Номер детали на чертеже:

25

Шестерня задней передачи

Заводской номер: 1762-00068 Количество на модель: 1

1762-00068

1

26

Номер детали на чертеже:

26

Вал задней передачи

Заводской номер: 1701-00701 Количество на модель: 1

1701-00701

1
