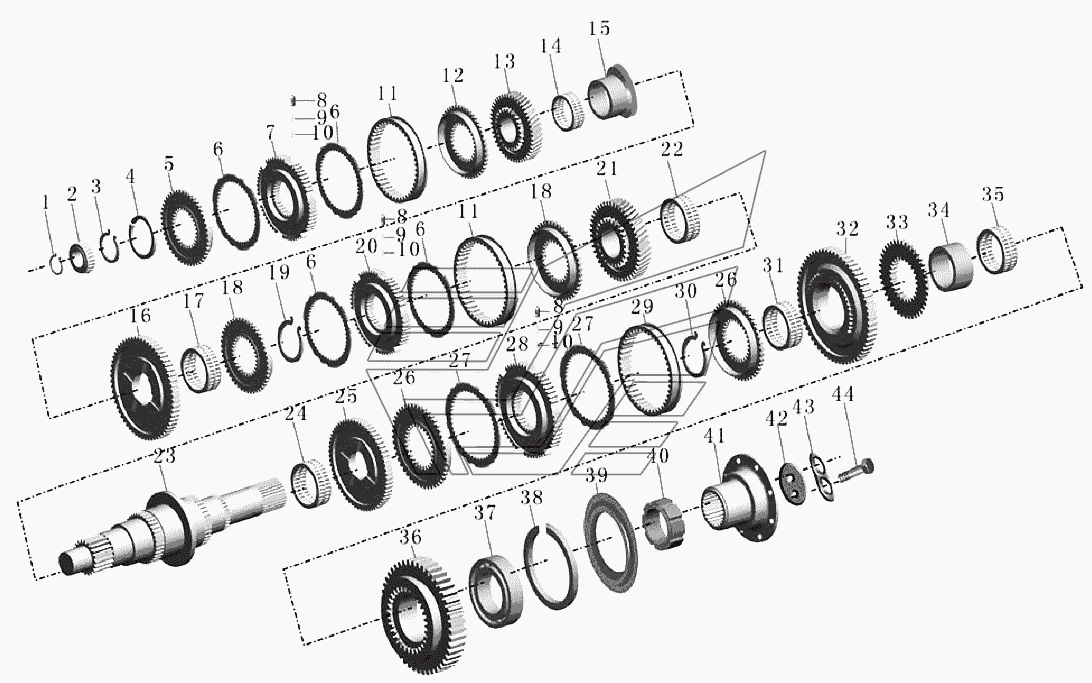

1701-00024A Второй вал в сборе Автобус ZK6119HA-3. Каталог 2008г.

1701-00024A Первый вал, промежуточный вал, вал заднего хода в сборе Автобус ZK6119HA-3 1701-00024A Задняя крышка в сборе Автобус ZK6119HA-3

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

3

3

3

3

3

3

3

3

3

3

4

4

4

4

4

4

4

4

4

4

4

4

4

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

19

19

20

21

22

23

24

25

26

27

28

29

30

30

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Пружинное борткольцо для вала

Заводской номер: 1701-00905 Количество на модель: 1

1701-00905

1

2

Номер детали на чертеже:

2

Передний подшипник второго вала

Заводской номер: 1701-00402 Количество на модель: 1

1701-00402

1

3

Номер детали на чертеже:

3

Пружинный борткольцо для вала

Заводской номер: 636501146 Количество на модель: 1

636501146

1

3

Номер детали на чертеже:

3

Упругая манжета для вала 50x2.2

Заводской номер: 630501146 Количество на модель: 1

630501146

1

3

Номер детали на чертеже:

3

Упругая манжета для вала 50x2.3

Заводской номер: 630501147 Количество на модель: 1

630501147

1

3

Номер детали на чертеже:

3

Упругая манжета для вала 50x2.4

Заводской номер: 630501148 Количество на модель: 1

630501148

1

3

Номер детали на чертеже:

3

Пружинный борткольцо для вала

Заводской номер: 630531064 Количество на модель: 1

630531064

1

3

Номер детали на чертеже:

3

Упругая манжета для вала 50x2.6

Заводской номер: 630501118 Количество на модель: 1

630501118

1

3

Номер детали на чертеже:

3

Упругая манжета для вала 50x2.7

Заводской номер: 630501116 Количество на модель: 1

630501116

1

3

Номер детали на чертеже:

3

Упругая манжета для вала 50x2.8

Заводской номер: 630501114 Количество на модель: 1

630501114

1

3

Номер детали на чертеже:

3

Упругая манжета для вала 50x2.9

Заводской номер: 630501112 Количество на модель: 1

630501112

1

3

Номер детали на чертеже:

3

Пружинный борткольцо для вала

Заводской номер: 630531065 Количество на модель: 1

630531065

1

3

Номер детали на чертеже:

3

Упругая манжета для вала 50x3.1

Заводской номер: 630501150 Количество на модель: 1

630501150

1

3

Номер детали на чертеже:

3

Упругая манжета для вала 50x3.2

Заводской номер: 630501151 Количество на модель: 1

630501151

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002579 Количество на модель: 1

730002579

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002895 Количество на модель: 1

730002895

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002580 Количество на модель: 1

730002580

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002581 Количество на модель: 1

730002581

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002582 Количество на модель: 1

730002582

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002583 Количество на модель: 1

730002583

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002896 Количество на модель: 1

730002896

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002897 Количество на модель: 1

730002897

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002898 Количество на модель: 1

730002898

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002899 Количество на модель: 1

730002899

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002900 Количество на модель: 1

730002900

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002901 Количество на модель: 1

730002901

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002902 Количество на модель: 1

730002902

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002903 Количество на модель: 1

730002903

1

4

Номер детали на чертеже:

4

Регулируемая шайба

Заводской номер: 730002904 Количество на модель: 1

730002904

1

5

Номер детали на чертеже:

5

Коническая ступица шестой передачи

Заводской номер: 1701-00392 Количество на модель: 1

1701-00392

1

6

Номер детали на чертеже:

6

Синхронное кольцо 1268 903 196(s)

Заводской номер: 1701-00391 Количество на модель: 4

1701-00391

4

7

Номер детали на чертеже:

7

Основание шестерни 5 и 6 передачи

Заводской номер: 1701-00671 Количество на модель: 1

1701-00671

1

8

Номер детали на чертеже:

8

Синхронный толкач 1240 304 278 общепринятый для коробки передачQJ

Заводской номер: 1701-00668 Количество на модель: 9

1701-00668

9

9

Номер детали на чертеже:

9

Внешняя пружина толкача

Заводской номер: 1708-00019 Количество на модель: 9

1708-00019

9

10

Номер детали на чертеже:

10

Внутреняя пружина толкача

Заводской номер: 1708-00020 Количество на модель: 9

1708-00020

9

11

Номер детали на чертеже:

11

Синхронная скользящая рубашка 4 и 5 передачи

Заводской номер: 1701-00393 Количество на модель: 2

1701-00393

2

12

Номер детали на чертеже:

12

Синхронная коническая ступица 5 передачи

Заводской номер: 1701-00672 Количество на модель: 1

1701-00672

1

13

Номер детали на чертеже:

13

Шестерня 6 передачи второго вала

Заводской номер: 1701-00492 Количество на модель: 1

1701-00492

1

14

Номер детали на чертеже:

14

Игольчатый подшипник пятой передачи QJ805 1280 003 062 S

Заводской номер: 1701-00521 Количество на модель: 1

1701-00521

1

15

Номер детали на чертеже:

15

Бегунок подшипника шестерни шестой передачи

Заводской номер: 1701-00703 Количество на модель: 1

1701-00703

1

16

Номер детали на чертеже:

16

Шестерня 4 передачи

Заводской номер: 1701-00493 Количество на модель: 1

1701-00493

1

17

Номер детали на чертеже:

17

Игольчатый подшипник четвертой передачи

Заводской номер: 1701-00489 Количество на модель: 1

1701-00489

1

18

Номер детали на чертеже:

18

Коническая ступица 3 и 4 передачи 1268 903 196(s)

Заводской номер: 1701-00185 Количество на модель: 2

1701-00185

2

19

Номер детали на чертеже:

19

Пружинный борткольцо для вала

Заводской номер: 630501050 Количество на модель:

630501050

19

Номер детали на чертеже:

19

Пружинный борткольцо для вала

Заводской номер: 630531300 Количество на модель:

630531300

19

Номер детали на чертеже:

19

Пружинный борткольцо для вала

Заводской номер: 630531301 Количество на модель:

630531301

19

Номер детали на чертеже:

19

Пружинный борткольцо для вала

Заводской номер: 630501304 Количество на модель:

630501304

20

Номер детали на чертеже:

20

Синхронное основание шестерни третьей и четвертой передачи

Заводской номер: 1701-00704 Количество на модель: 1

1701-00704

1

21

Номер детали на чертеже:

21

Шестерня третьей передачи второго вала

Заводской номер: 1701-00705 Количество на модель: 1

1701-00705

1

22

Номер детали на чертеже:

22

Игольчатый подшипник третьей передачи

Заводской номер: 1701-00494 Количество на модель: 1

1701-00494

1

23

Номер детали на чертеже:

23

Второй вал

Заводской номер: 1701-00496 Количество на модель: 1

1701-00496

1

24

Номер детали на чертеже:

24

Игольчатый подшипник второй передачи второго вала

Заводской номер: 1701-00901 Количество на модель: 1

1701-00901

1

25

Номер детали на чертеже:

25

Шестерня второй передачи второго вала

Заводской номер: 1701-00706 Количество на модель: 1

1701-00706

1

26

Номер детали на чертеже:

26

Синхронная коническая ступица 1 и 2 передачи

Заводской номер: 1701-00707 Количество на модель: 2

1701-00707

2

27

Номер детали на чертеже:

27

Синхронное кольцо 1 и 2 передачи

Заводской номер: 1701-00461 Количество на модель: 2

1701-00461

2

28

Номер детали на чертеже:

28

Сихронное основание шестерни 1 и 2 передачи

Заводской номер: 1701-00708 Количество на модель: 1

1701-00708

1

29

Номер детали на чертеже:

29

Синхронная скользящая рубашка 1 и 2 передачи

Заводской номер: 1701-00709 Количество на модель: 1

1701-00709

1

30

Номер детали на чертеже:

30

Пружинный борткольцо для вала

Заводской номер: 1312304157 Количество на модель:

1312304157

30

Номер детали на чертеже:

30

Пружинный борткольцо для вала

Заводской номер: 630501054 Количество на модель:

630501054

30

Номер детали на чертеже:

30

Пружинный борткольцо для вала

Заводской номер: 630531302 Количество на модель:

630531302

31

Номер детали на чертеже:

31

Игольчатый подшипник первой передачи второго вала 1268 903 196 (S)

Заводской номер: 1701-00306 Количество на модель: 1

1701-00306

1

32

Номер детали на чертеже:

32

Шестерня первой передачи второго вала

Заводской номер: 1701-00710 Количество на модель: 1

1701-00710

1

33

Номер детали на чертеже:

33

Основание шестерни зацепления задней передачи

Заводской номер: 1701-00711 Количество на модель: 1

1701-00711

1

34

Номер детали на чертеже:

34

Бегунок подшипника задней передачи второго вала S6-90

Заводской номер: 1702-00038 Количество на модель: 1

1702-00038

1

35

Номер детали на чертеже:

35

Игольчатый подшипник задней передачи второго вала S6-90

Заводской номер: 1702-00039 Количество на модель: 1

1702-00039

1

36

Номер детали на чертеже:

36

Шестерня задней передачи

Заводской номер: 1701-00712 Количество на модель: 1

1701-00712

1

37

Номер детали на чертеже:

37

Задний подшипник второго вала 50314 1268 903 196 S

Заводской номер: 1701-00401 Количество на модель: 1

1701-00401

1

38

Номер детали на чертеже:

38

Стопорное кольцо подшипника первого вала 0630 503 020

Заводской номер: 1701-00691 Количество на модель: 2

1701-00691

2

39

Номер детали на чертеже:

39

Маслодержатель

Заводской номер: 1009-00063 Количество на модель: 1

1009-00063

1

40

Номер детали на чертеже:

40

Индуктивная катушка спидометра, QJ805

Заводской номер: 1764-00174 Количество на модель: 1

1764-00174

1

41

Номер детали на чертеже:

41

Фланец выводного вала

Заводской номер: 1203-00255 Количество на модель: 1

1203-00255

1

42

Номер детали на чертеже:

42

Упор конца вала

Заводской номер: 1701-00899 Количество на модель: 1

1701-00899

1

43

Номер детали на чертеже:

43

Контрпластинка конца вала, 1250 304 353

Заводской номер: 1701-00713 Количество на модель: 1

1701-00713

1

44

Номер детали на чертеже:

44

Болт M12x95

Заводской номер: 1701-01697 Количество на модель: 2

1701-01697

2

1701-00024A Первый вал, промежуточный вал, вал заднего хода в сборе Автобус ZK6119HA-3 1701-00024A Задняя крышка в сборе Автобус ZK6119HA-3

Вернуться в раздел каталога
