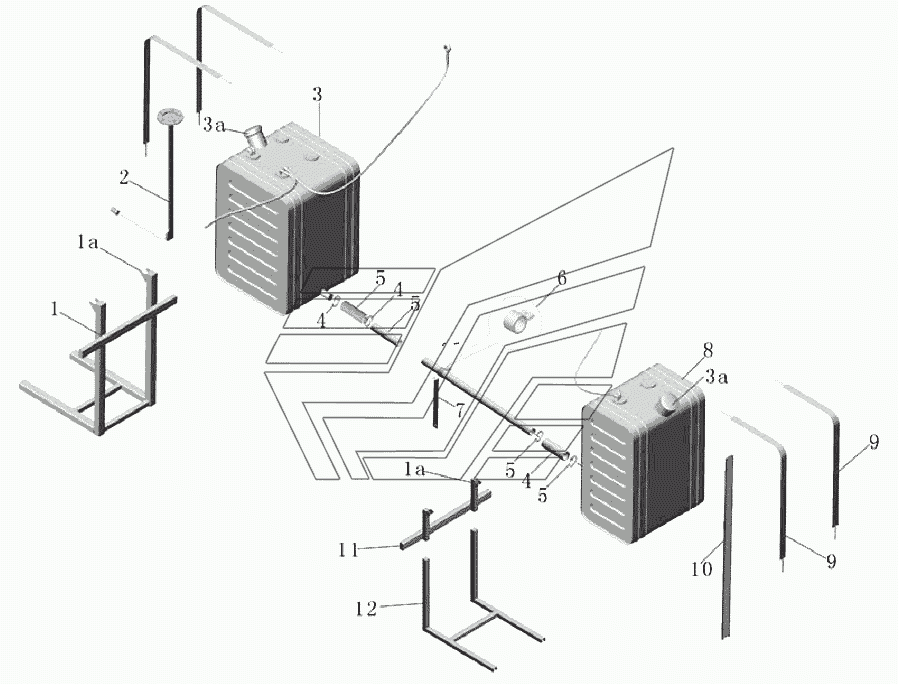

PB21-1101-02 Монтаж топливного бака в сборе Автобус ZK6119HA-3. Каталог 2008г.

PB21-1104-04 Система питания топлива в сборе Автобус ZK6119HA-3 PA16-1101-05 Монтаж топливного бака в сборе (увеличение 100Л) Автобус ZK6119HA-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
11
10
10
10
9
8
7
6
5
4
3a
3
2
1a
12

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кронштейн топливного бака в сборе

Заводской номер: 1101-00272 Количество на модель: 1
1101-00272
1

Номер детали на чертеже:

Блок кронштейна топливного бака

Заводской номер: 1101-00371 Количество на модель: 1
1101-00371
1

Номер детали на чертеже:

Хомут крепления топливного бака

Заводской номер: 1100-00001 Количество на модель:
1100-00001

Номер детали на чертеже:

Панель, закрывающая топливный бак

Заводской номер: 1101-00400 Количество на модель:
1101-00400

Номер детали на чертеже:

Панель, закрывающая топливный бак

Заводской номер: 1101-00401 Количество на модель:
1101-00401

Номер детали на чертеже:

Тяговой ремень

Заводской номер: 1101-00273 Количество на модель: 2
1101-00273
2

Номер детали на чертеже:

Вспомогательный бак

Заводской номер: 1101-01120 Количество на модель: 1
1101-01120
1

Номер детали на чертеже:

Кронштейн для соединительной трубки топливного бака

Заводской номер: 1101-00338 Количество на модель: 2
1101-00338
2

Номер детали на чертеже:

Хомут для соединительной трубки топливного бака

Заводской номер: 1101-01141 Количество на модель: 2
1101-01141
2

Номер детали на чертеже:

Резиновая трубка

Заводской номер: 1101-01239 Количество на модель: 2
1101-01239
2

Номер детали на чертеже:

Хомут Цзимэй

Заводской номер: 9401-00098 Количество на модель: 6
9401-00098
6

Номер детали на чертеже:

Крышка топливного бака

Заводской номер: 1101-01469 Количество на модель: 2
1101-01469
2

Номер детали на чертеже:

Главный топливный бак

Заводской номер: 1101-01121 Количество на модель: 1
1101-01121
1

Номер детали на чертеже:

Топливный датчик

Заводской номер: 3731-00192 Количество на модель: 1
3731-00192
1

Номер детали на чертеже:

Кронштейн

Заводской номер: 1101-00128 Количество на модель: 4
1101-00128
4

Номер детали на чертеже:

Узел кронштейна

Заводской номер: 1101-00335 Количество на модель: 1
1101-00335
1
