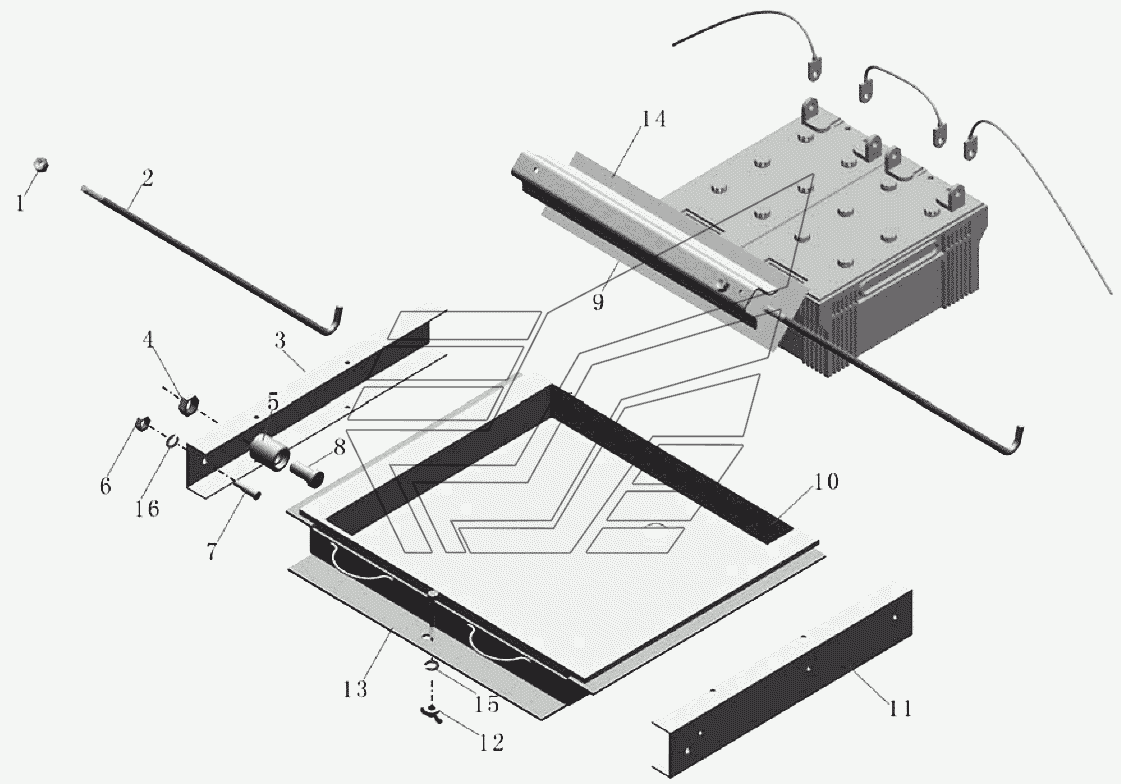

B037-3703 Монтаж кронштейна аккумулятора в сборе Автобус ZK6119HA-3. Каталог 2008г.

B106-6200 Сборка промежуточной дверцы пассажиров в сборе Автобус ZK6119HA-3 B106-3700 Электроаппарат кузова в сборе (1) Автобус ZK6119HA-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шестигранная гайка

Заводской номер: Q340B06T32D3 Количество на модель: 4
Q340B06T32D3
4
2

Номер детали на чертеже:

2

Тяга

Заводской номер: 3705-00168 Количество на модель: 2
3705-00168
2
3

Номер детали на чертеже:

3

Передняя салазка

Заводской номер: 3705-00091 Количество на модель: 1
3705-00091
1
4

Номер детали на чертеже:

4

Шестигранная гайка

Заводской номер: Q340B08T32D3 Количество на модель: 7
Q340B08T32D3
7
5

Номер детали на чертеже:

5

Барабан

Заводской номер: 3705-00291 Количество на модель: 6
3705-00291
6
6

Номер детали на чертеже:

6

Шестигранная гайка

Заводской номер: Q340B10T32D3 Количество на модель: 4
Q340B10T32D3
4
7

Номер детали на чертеже:

7

Шестигранный болт

Заводской номер: Q150B1060T33D3 Количество на модель: 2
Q150B1060T33D3
2
8

Номер детали на чертеже:

8

Вал барабана

Заводской номер: 3705-00292 Количество на модель: 6
3705-00292
6
9

Номер детали на чертеже:

9

Прижимная плита аккумулятора

Заводской номер: 3705-00095 Количество на модель: 1
3705-00095
1
10

Номер детали на чертеже:

10

Поддон аккумулятора

Заводской номер: 3705-00312 Количество на модель: 1
3705-00312
1
11

Номер детали на чертеже:

11

Задняя салазка

Заводской номер: 3705-00092 Количество на модель: 1
3705-00092
1
12

Номер детали на чертеже:

12

Гайка-барашек

Заводской номер: Q39008D3 Количество на модель: 1
Q39008D3
1
13

Номер детали на чертеже:

13

Кронштейн аккумулятора в сборе, с круглым отверстием

Заводской номер: 3705-00311 Количество на модель: 1
3705-00311
1
14

Номер детали на чертеже:

14

Плоская резоновая кожа

Заводской номер: 9005-00030 Количество на модель:
9005-00030
15

Номер детали на чертеже:

15

Пружинная шайба

Заводской номер: Q40308D3 Количество на модель: 7
Q40308D3
7
16

Номер детали на чертеже:

16

Пружинная шайба

Заводской номер: Q40310D3 Количество на модель: 2
Q40310D3
2
