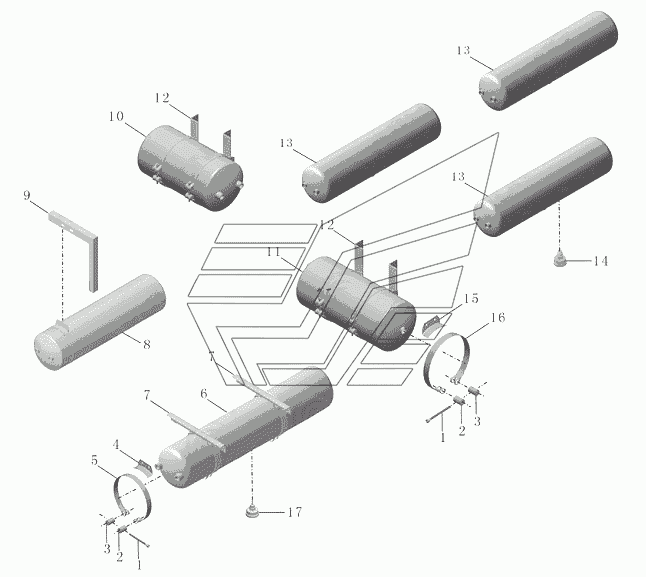

PAW9-3513-01 Монтаж резервного барабана Автобус ZK6118HGA (газ). Каталог 2014г.

PAW9-3100 Колеса и шины Автобус ZK6118HGA (газ) PAW9-3506-01 Тормозные трубопроводы Автобус ZK6118HGA (газ)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Внутренний шестигранный колонный болт

Заводской номер: 3513-00014 Количество на модель: 8
3513-00014
8
2

Номер детали на чертеже:

2

Ограничительная колодка

Заводской номер: 3513-00016 Количество на модель: 8
3513-00016
8
3

Номер детали на чертеже:

3

Установочная колодка

Заводской номер: 3513-00015 Количество на модель: 8
3513-00015
8
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: 3513-00255 Количество на модель: 4
3513-00255
4
5

Номер детали на чертеже:

5

Лента крепления в сборе

Заводской номер: 3513-00544 Количество на модель: 4
3513-00544
4
6

Номер детали на чертеже:

6

Воздушный баллон

Заводской номер: 3513-00252 Количество на модель: 1
3513-00252
1
7

Номер детали на чертеже:

7

Кронштейн для монтажа воздушного

Заводской номер: 3513-00217 Количество на модель: 2
3513-00217
2
8

Номер детали на чертеже:

8

Воздушный ресивер

Заводской номер: 3513-00386 Количество на модель: 1
3513-00386
1
9

Номер детали на чертеже:

9

Кронштейн резервного барабана

Заводской номер: 3513-00825 Количество на модель: 2
3513-00825
2
10

Номер детали на чертеже:

10

Воздушный ресивер

Заводской номер: 3513-00012 Количество на модель: 1
3513-00012
1
11

Номер детали на чертеже:

11

Воздушный ресивер

Заводской номер: 3513-00019 Количество на модель: 1
3513-00019
1
12

Номер детали на чертеже:

12

Кронштейн резервного барабана

Заводской номер: 3513-00282 Количество на модель: 4
3513-00282
4
13

Номер детали на чертеже:

13

Воздушный баллон

Заводской номер: 3513-00886 Количество на модель: 3
3513-00886
3
14

Номер детали на чертеже:

14

Автоматический сливной водяной клапан

Заводской номер: 3513-00723 Количество на модель: 3
3513-00723
3
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: 3513-00099 Количество на модель: 4
3513-00099
4
16

Номер детали на чертеже:

16

Лента крепления в сборе

Заводской номер: 3513-00543 Количество на модель: 4
3513-00543
4
17

Номер детали на чертеже:

17

Автомотический клапан слива воды

Заводской номер: 3513-00141 Количество на модель: 4
3513-00141
4
