3000-01078-01 Передний вал Автобус ZK6118HGA (газ). Каталог 2014г.

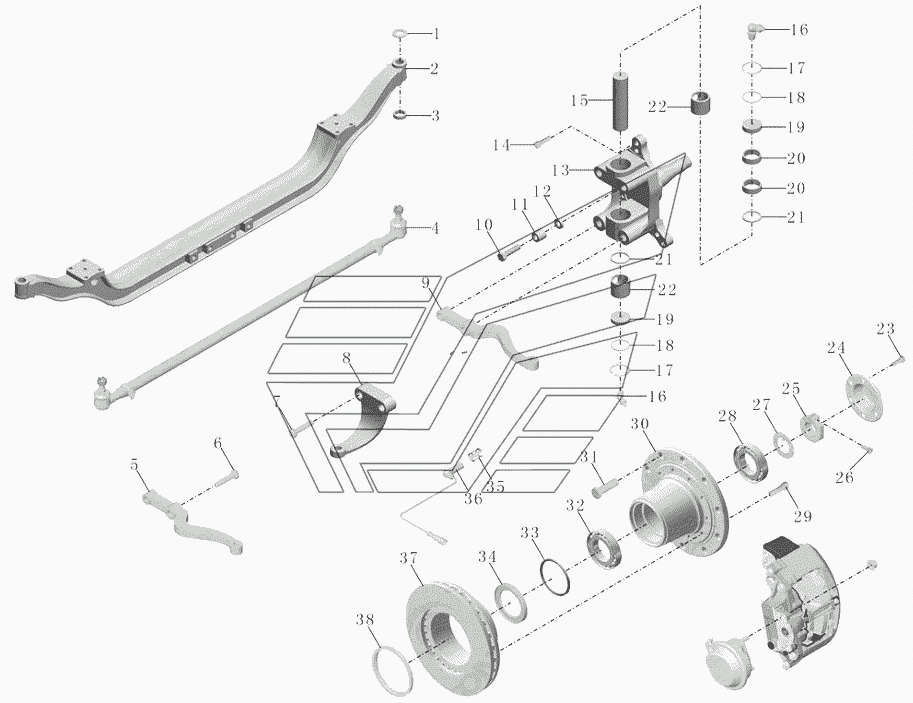

3000-01078 Передний вал (ZF RL85A/22.5dm/WABCO ABS/VC) Автобус ZK6118HGA (газ) 3003-00233 Поперечная тяга в сборе Автобус ZK6118HGA (газ)

Вид отображения:

Детали справа

По ширине экрана

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

3

4

5

6

7

8

9

10

11

13

14

15

16

17

18

19

20

21

22

23

24

25

27

28

29

30

31

32

33

34

35

36

37

38

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05450 Количество на модель: 1

9401-05450

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05445 Количество на модель: 1

9401-05445

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05440 Количество на модель: 1

9401-05440

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05439 Количество на модель: 1

9401-05439

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05448 Количество на модель: 1

9401-05448

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05437 Количество на модель: 1

9401-05437

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05432 Количество на модель: 1

9401-05432

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05430 Количество на модель: 1

9401-05430

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05436 Количество на модель: 1

9401-05436

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05435 Количество на модель: 1

9401-05435

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05429 Количество на модель: 1

9401-05429

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05444 Количество на модель: 1

9401-05444

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05449 Количество на модель: 1

9401-05449

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05434 Количество на модель: 1

9401-05434

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05451 Количество на модель: 1

9401-05451

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05442 Количество на модель: 1

9401-05442

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05441 Количество на модель: 1

9401-05441

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05427 Количество на модель: 1

9401-05427

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05428 Количество на модель: 1

9401-05428

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05431 Количество на модель: 1

9401-05431

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05433 Количество на модель: 1

9401-05433

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05438 Количество на модель: 1

9401-05438

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05443 Количество на модель: 1

9401-05443

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05446 Количество на модель: 1

9401-05446

1

1

Номер детали на чертеже:

1

Шайба

Заводской номер: 9401-05447 Количество на модель: 1

9401-05447

1

2

Номер детали на чертеже:

2

Передний вал

Заводской номер: 3001-01179 Количество на модель: 1

3001-01179

1

3

Номер детали на чертеже:

3

Упорный подшипник

Заводской номер: 3001-01488 Количество на модель: 2

3001-01488

2

4

Номер детали на чертеже:

4

Поперечная тяга в сборе

Заводской номер: 3003-00233 Количество на модель: 1

3003-00233

1

5

Номер детали на чертеже:

5

Рычаг поперечной тяги -- левой

Заводской номер: 3001-00781 Количество на модель: 1

3001-00781

1

6

Номер детали на чертеже:

6

Шестигранный болт

Заводской номер: 9401-04478 Количество на модель: 2

9401-04478

2

7

Номер детали на чертеже:

7

Шестигранный болт

Заводской номер: 9401-04479 Количество на модель: 2

9401-04479

2

8

Номер детали на чертеже:

8

Рычаг рулевого кулака

Заводской номер: 3001-00780 Количество на модель: 1

3001-00780

1

9

Номер детали на чертеже:

9

Рычаг поперечной тяги - правой

Заводской номер: 3001-00782 Количество на модель: 1

3001-00782

1

10

Номер детали на чертеже:

10

Стопорный винт

Заводской номер: 3001-01328 Количество на модель: 2

3001-01328

2

11

Номер детали на чертеже:

11

Стопорная обойма

Заводской номер: 3001-01327 Количество на модель: 2

3001-01327

2

13

Номер детали на чертеже:

13

Рулевой кулак

Заводской номер: 3001-00889 Количество на модель: 2

3001-00889

2

14

Номер детали на чертеже:

14

Болт

Заводской номер: 9401-04674 Количество на модель: 8

9401-04674

8

15

Номер детали на чертеже:

15

Главный штифт

Заводской номер: 3001-00514 Количество на модель: 2

3001-00514

2

16

Номер детали на чертеже:

16

Заправочное сопло опорного рычага

Заводской номер: 3003-00288 Количество на модель: 4

3003-00288

4

17

Номер детали на чертеже:

17

Эластичное упорное кольцо

Заводской номер: 3001-00934 Количество на модель: 4

3001-00934

4

18

Номер детали на чертеже:

18

О-образное кольцо

Заводской номер: 3001-00933 Количество на модель: 4

3001-00933

4

19

Номер детали на чертеже:

19

Уплотнительная шайба главного штифта

Заводской номер: 3001-00932 Количество на модель: 4

3001-00932

4

20

Номер детали на чертеже:

20

Игольный роликовый подшипник

Заводской номер: 2905-00679 Количество на модель: 4

2905-00679

4

21

Номер детали на чертеже:

21

Сальник главного штифта

Заводской номер: 3001-00876 Количество на модель: 4

3001-00876

4

22

Номер детали на чертеже:

22

Гильза главного штифта

Заводской номер: 3001-00517 Количество на модель: 2

3001-00517

2

23

Номер детали на чертеже:

23

Болт

Заводской номер: 3103-00438 Количество на модель: 12

3103-00438

12

24

Номер детали на чертеже:

24

Покрытие передней ступицы

Заводской номер: 3021-00089 Количество на модель: 2

3021-00089

2

25

Номер детали на чертеже:

25

Контргайка

Заводской номер: 3021-00088 Количество на модель: 2

3021-00088

2

27

Номер детали на чертеже:

27

Опорная прокладка

Заводской номер: 3021-00087 Количество на модель: 2

3021-00087

2

28

Номер детали на чертеже:

28

Наружной подшипник переднего колеса

Заводской номер: 3003-00165 Количество на модель: 2

3003-00165

2

29

Номер детали на чертеже:

29

Болт

Заводской номер: 3103-00439 Количество на модель: 20

3103-00439

20

30

Номер детали на чертеже:

30

Передняя ступица

Заводской номер: 3003-00167 Количество на модель: 2

3003-00167

2

31

Номер детали на чертеже:

31

Болт ступицы колеса

Заводской номер: 3114-00042 Количество на модель: 20

3114-00042

20

32

Номер детали на чертеже:

32

Внутренний подшипник переднего колеса

Заводской номер: 3003-00164 Количество на модель: 2

3003-00164

2

33

Номер детали на чертеже:

33

О-образное кольцо

Заводской номер: 3003-00287 Количество на модель: 2

3003-00287

2

34

Номер детали на чертеже:

34

Сальник передней ступицы

Заводской номер: 3003-00163 Количество на модель: 2

3003-00163

2

35

Номер детали на чертеже:

35

Втулка ABS

Заводской номер: 3550-00243 Количество на модель: 2

3550-00243

2

36

Номер детали на чертеже:

36

Датчик ABS

Заводской номер: 3550-00242 Количество на модель: 2

3550-00242

2

37

Номер детали на чертеже:

37

Тормозной диск

Заводской номер: 3501-00150 Количество на модель: 2

3501-00150

2

38

Номер детали на чертеже:

38

ABS обод

Заводской номер: 3550-00241 Количество на модель: 2

3550-00241

2
