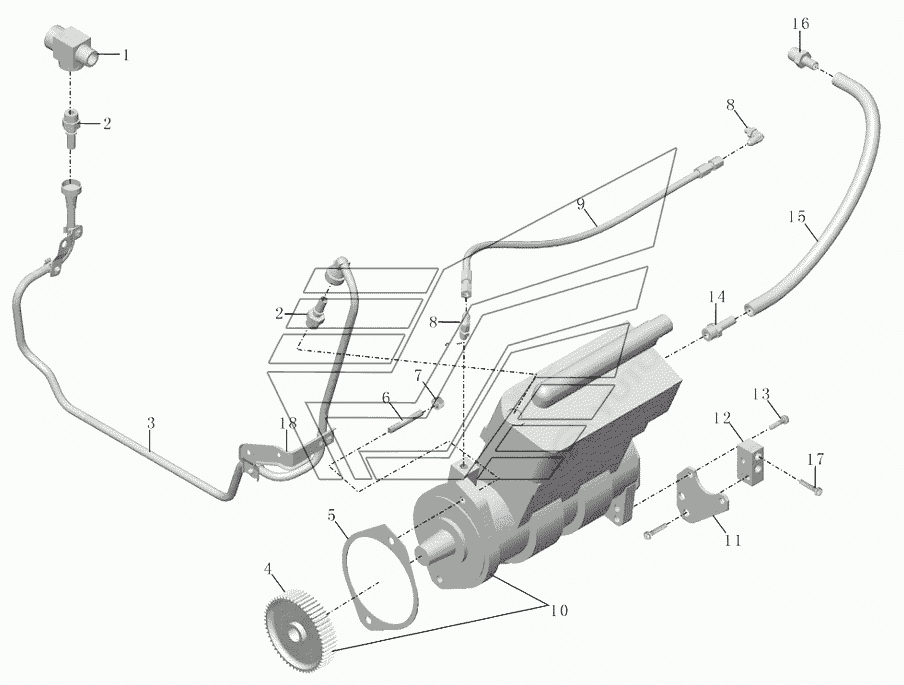

1000-06307-12 Воздушный компрессор и группа трубопровод Автобус ZK6118HGA (газ). Каталог 2014г.

1000-06307-11 Группа привода заслонки Автобус ZK6118HGA (газ) 1000-06307-13 Группа вентилятора коробки коленчатого вала Автобус ZK6118HGA (газ)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Т-образный соединитель

Заводской номер: 3509-01083 Количество на модель: 1
3509-01083
1
2

Номер детали на чертеже:

2

Соединитель

Заводской номер: 1303-04120 Количество на модель: 2
1303-04120
2
3

Номер детали на чертеже:

3

Водовпускная труба воздушного

Заводской номер: 3509-00743 Количество на модель: 1
3509-00743
1
4

Номер детали на чертеже:

4

Шестерня привода - воздушный компрессор

Заводской номер: 3509-00443 Количество на модель: 1
3509-00443
1
5

Номер детали на чертеже:

5

Уплотнительная прокладка гидравлического насоса

Заводской номер: 3509-00333 Количество на модель: 1
3509-00333
1
6

Номер детали на чертеже:

6

Штифт

Заводской номер: 3509-00902 Количество на модель: 2
3509-00902
2
7

Номер детали на чертеже:

7

Шестиугольная гайка

Заводской номер: 3509-00903 Количество на модель: 2
3509-00903
2
8

Номер детали на чертеже:

8

Соединитель - Левая

Заводской номер: 3509-00979 Количество на модель: 2
3509-00979
2
9

Номер детали на чертеже:

9

Возвратная масляная труба воздушного насоса

Заводской номер: 3509-00086 Количество на модель: 1
3509-00086
1
10

Номер детали на чертеже:

10

Воздушный сомпрессор

Заводской номер: 3509-01085 Количество на модель: 1
3509-01085
1
11

Номер детали на чертеже:

11

Прокладка опоры воздушного компрессора

Заводской номер: 3509-00904 Количество на модель: 1
3509-00904
1
12

Номер детали на чертеже:

12

Кронштейн воздушного компрессора

Заводской номер: 3509-00396 Количество на модель: 1
3509-00396
1
13

Номер детали на чертеже:

13

Болт опоры вентилятора

Заводской номер: 1308-00417 Количество на модель: 2
1308-00417
2
14

Номер детали на чертеже:

14

Соединитель - Левая

Заводской номер: 3509-01082 Количество на модель: 1
3509-01082
1
15

Номер детали на чертеже:

15

Водопровод для охлаждения

Заводской номер: 1303-03593 Количество на модель: 1
1303-03593
1
16

Номер детали на чертеже:

16

Соединитель шланга

Заводской номер: 1303-04088 Количество на модель: 1
1303-04088
1
17

Номер детали на чертеже:

17

Шестигранный болт

Заводской номер: 3509-00905 Количество на модель: 4
3509-00905
4
18

Номер детали на чертеже:

18

Опора выходной трубы воздушного

Заводской номер: 3509-01084 Количество на модель: 1
3509-01084
1
