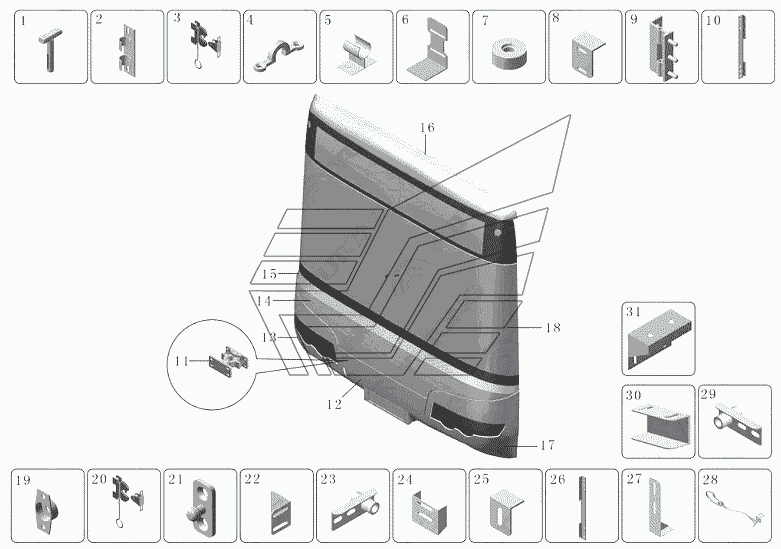

H379-5302-01 Обшивка передка в сборе Автобус ZK6118HGA (газ). Каталог 2014г.

7930-03515 Маршрутный указатель Автобус ZK6118HGA (газ) H379-5003-00 Брызговики и его арматуры Автобус ZK6118HGA (газ)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Комплект вращающегося вала

Заводской номер: 5302-01142 Количество на модель: 2

5302-01142

2

2

Номер детали на чертеже:

2

Комплект защитной втулки

Заводской номер: 5302-00970 Количество на модель: 2

5302-00970

2

3

Номер детали на чертеже:

3

Плоский замок тяги

Заводской номер: 5302-05182 Количество на модель: 4

5302-05182

4

4

Номер детали на чертеже:

4

Гнездо сцепки шнура

Заводской номер: 5940-01324 Количество на модель: 4

5940-01324

4

5

Номер детали на чертеже:

5

Хомут крепления средней обшивки

Заводской номер: 5302-01735 Количество на модель: 2

5302-01735

2

6

Номер детали на чертеже:

6

Элемент крепления

Заводской номер: 5302-04234 Количество на модель: 2

5302-04234

2

7

Номер детали на чертеже:

7

Резиновый ограничительный блок

Заводской номер: 5302-00442 Количество на модель: 2

5302-00442

2

8

Номер детали на чертеже:

8

Крепёжная деталь ограничительного блока

Заводской номер: 5302-05087 Количество на модель: 2

5302-05087

2

9

Номер детали на чертеже:

9

Шарнир рамки фонарей в сборе

Заводской номер: 5302-01158 Количество на модель: 4

5302-01158

4

10

Номер детали на чертеже:

10

Крепежная деталь правого шарнира

Заводской номер: 5302-01493 Количество на модель: 1

5302-01493

1

11

Номер детали на чертеже:

11

Нейлоновый замок

Заводской номер: 2803-01694 Количество на модель: 2

2803-01694

2

12

Номер детали на чертеже:

12

Передняя дверца передка

Заводской номер: 5302-04975 Количество на модель: 1

5302-04975

1

13

Номер детали на чертеже:

13

Обшивка рамы фонаря правого бока передка

Заводской номер: 5302-03257 Количество на модель: 1

5302-03257

1

14

Номер детали на чертеже:

14

Подвижная серединная обшивка передка

Заводской номер: 5302-01808 Количество на модель: 1

5302-01808

1

15

Номер детали на чертеже:

15

Нижняя неподвижная обшивка ветрового

Заводской номер: 5302-00964 Количество на модель: 1

5302-00964

1

16

Номер детали на чертеже:

16

Обшивка потолка передка

Заводской номер: 5302-00594 Количество на модель: 1

5302-00594

1

17

Номер детали на чертеже:

17

Обшивка левой рамы фонаря передка

Заводской номер: 5302-03256 Количество на модель: 1

5302-03256

1

18

Номер детали на чертеже:

18

Стекло заднего ветрового окна

Заводской номер: 5302-04210 Количество на модель: 1

5302-04210

1

19

Номер детали на чертеже:

19

Изделия крепления упорного блока рамы

Заводской номер: 5302-00467 Количество на модель: 2

5302-00467

2

20

Номер детали на чертеже:

20

Замок автомобиля

Заводской номер: 5302-05034 Количество на модель: 2

5302-05034

2

21

Номер детали на чертеже:

21

Упорные изделия рамы Фара

Заводской номер: 5302-00431 Количество на модель: 2

5302-00431

2

22

Номер детали на чертеже:

22

Изделие крепления нейлонового замка

Заводской номер: 5302-01266 Количество на модель: 2

5302-01266

2

23

Номер детали на чертеже:

23

Комплект гильзы

Заводской номер: 5302-00766 Количество на модель: 1

5302-00766

1

24

Номер детали на чертеже:

24

Соединитель гильзы

Заводской номер: 5302-01214 Количество на модель: 2

5302-01214

2

25

Номер детали на чертеже:

25

Гнездо крепления

Заводской номер: 5302-02816 Количество на модель: 2

5302-02816

2

26

Номер детали на чертеже:

26

Крепежная деталь левого шарнира

Заводской номер: 5302-01492 Количество на модель: 1

5302-01492

1

27

Номер детали на чертеже:

27

Изделие крепления плоского замка

Заводской номер: 5302-01211 Количество на модель: 2

5302-01211

2

28

Номер детали на чертеже:

28

Ограничительной тяговый трос

Заводской номер: 5302-00614 Количество на модель: 4

5302-00614

4

29

Номер детали на чертеже:

29

Комплект гильзы

Заводской номер: 5302-00767 Количество на модель: 1

5302-00767

1

30

Номер детали на чертеже:

30

Фиксирующее изделие стержня замка

Заводской номер: 5302-01654 Количество на модель: 2

5302-01654

2

31

Номер детали на чертеже:

31

Пластина крепления втулки вала

Заводской номер: 5302-04190 Количество на модель: 2

5302-04190

2
