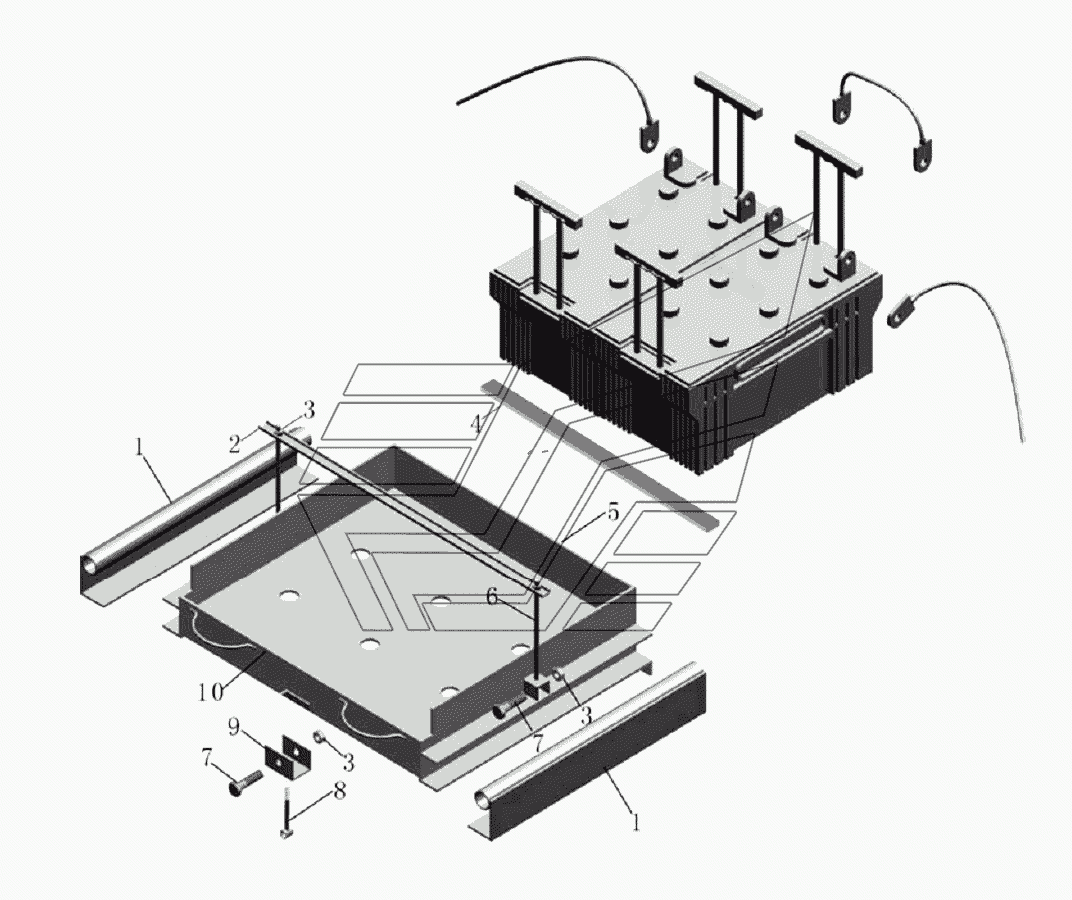

Сборка аккумулятора в сборе Автобус ZK6118HGA. Каталог 2010г.

Монтаж заднего бампера в сборе Автобус ZK6118HGA Наружная обшивка кузова в сборе Автобус ZK6118HGA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Салазка кронштейна аккумулятора в сборе

Заводской номер: 3703-00346 Количество на модель: 1
3703-00346
1
2

Номер детали на чертеже:

2

Прижимная плита аккумулятора

Заводской номер: 3703-00257 Количество на модель: 1
3703-00257
1
3

Номер детали на чертеже:

3

Шестигранная гайка

Заводской номер: Q340B08T32D3 Количество на модель: 50
Q340B08T32D3
50
4

Номер детали на чертеже:

4

обыкновенная резина

Заводской номер: 9005-00030C Количество на модель:
9005-00030C
5

Номер детали на чертеже:

5

Поддон в сборе

Заводской номер: 3703-00247 Количество на модель: 1
3703-00247
1
6

Номер детали на чертеже:

6

Тяга прижимной плиты

Заводской номер: 3703-00252 Количество на модель: 2
3703-00252
2
7

Номер детали на чертеже:

7

Шестигранный болт

Заводской номер: Q150B0840T33D3 Количество на модель: 3
Q150B0840T33D3
3
8

Номер детали на чертеже:

8

Крепежный рычаг для переднего ограничительного

Заводской номер: 3703-00256 Количество на модель: 1
3703-00256
1
9

Номер детали на чертеже:

9

Закрепа тяги

Заводской номер: 3703-00251 Количество на модель: 1
3703-00251
1
10

Номер детали на чертеже:

10

Поддон аккумулятора

Заводской номер: 3703-00258 Количество на модель: 1
3703-00258
1
