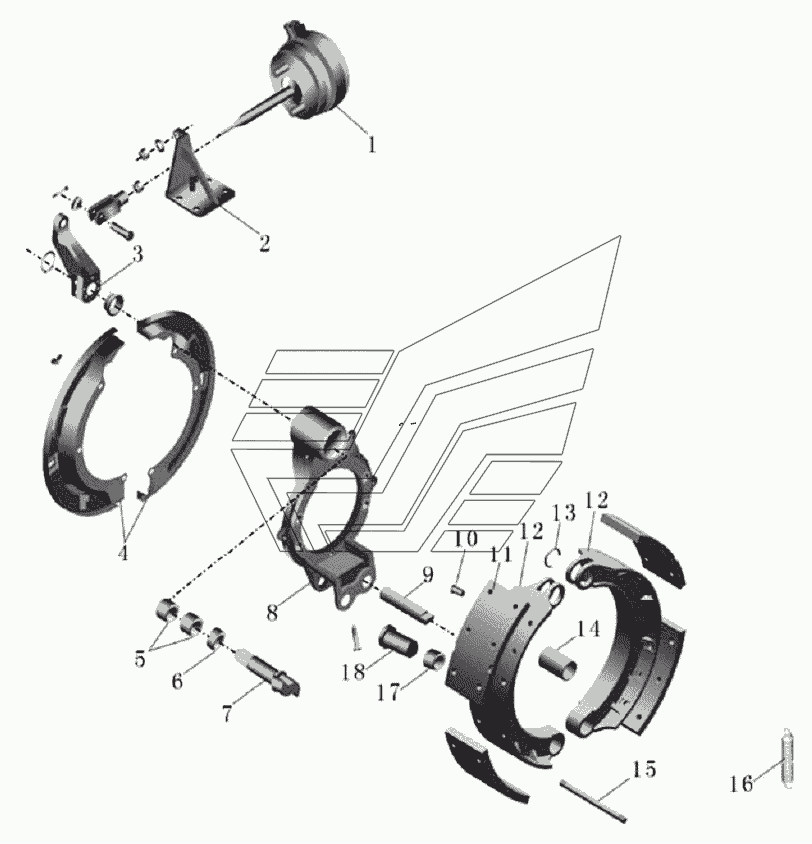

Тормоз переднего вала Автобус ZK6118HGA. Каталог 2010г.

Вал передний в сборе Автобус ZK6118HGA Монтаж передней подвески в сборе (малослойная рессора, 4) Автобус ZK6118HGA

Вид отображения:

Детали справа

По ширине экрана

1

1

2

2

3

3

4

5

6

7

7

8

8

9

10

11

12

13

14

15

16

17

18

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Передний тормозной цилиндр

Заводской номер: 3519-00054 Количество на модель: 1

3519-00054

1

1

Номер детали на чертеже:

1

Передний тормозной цилиндр

Заводской номер: 3519-00051 Количество на модель: 1

3519-00051

1

2

Номер детали на чертеже:

2

Кронштейн тормозного цилиндра

Заводской номер: 3519-00050 Количество на модель: 1

3519-00050

1

2

Номер детали на чертеже:

2

Кронштейн тормозного цилиндра

Заводской номер: 3519-00053 Количество на модель: 1

3519-00053

1

3

Номер детали на чертеже:

3

Рычаг автоматической регулировки тормозного зазора

Заводской номер: 3000-00005 Количество на модель: 1

3000-00005

1

3

Номер детали на чертеже:

3

Рычаг автоматической регулировки тормозного зазора

Заводской номер: 3000-00006 Количество на модель: 1

3000-00006

1

4

Номер детали на чертеже:

4

Пыльник передний -правый

Заводской номер: 3004-00086 Количество на модель: 2

3004-00086

2

5

Номер детали на чертеже:

5

Передний тормозной щит и втулка 30XN61

Заводской номер: 3557-00004 Количество на модель: 2

3557-00004

2

6

Номер детали на чертеже:

6

Сальник основания переднего тормоза

Заводской номер: 3004-00087 Количество на модель: 2

3004-00087

2

7

Номер детали на чертеже:

7

Кулачковый вал переднего тормоза 30XN61

Заводской номер: 3557-00007 Количество на модель: 1

3557-00007

1

7

Номер детали на чертеже:

7

Кулачковый вал переднего тормоза) 30XN61

Заводской номер: 3557-00006 Количество на модель: 1

3557-00006

1

8

Номер детали на чертеже:

8

Основание передних тормозных колодок в сборе, 30NS03Z

Заводской номер: 3004-00093 Количество на модель: 1

3004-00093

1

8

Номер детали на чертеже:

8

Основание передних тормозных колодок

Заводской номер: 3004-00014 Количество на модель: 1

3004-00014

1

9

Номер детали на чертеже:

9

Стальная ось передней тормозной колодки Q1-30S42B-00005

Заводской номер: 3554-00054 Количество на модель: 2

3554-00054

2

10

Номер детали на чертеже:

10

Тормозная заклепка, передняя и задняя одинаковая 8x26 30JLSZ-00001A1-B

Заводской номер: 3552-00170 Количество на модель: 80

3552-00170

80

11

Номер детали на чертеже:

11

Накладка тормозная задняя

Заводской номер: 3554-00082 Количество на модель: 8

3554-00082

8

12

Номер детали на чертеже:

12

Колодка тормозная передняя 30JLSZ-00001A1-B

Заводской номер: 3552-00169 Количество на модель: 4

3552-00169

4

13

Номер детали на чертеже:

13

Стопорное кольцо

Заводской номер: 3501N-118 Количество на модель: 4

3501N-118

4

14

Номер детали на чертеже:

14

Втулка стальной оси передней тормозной колодки 30XN61

Заводской номер: 3557-00005 Количество на модель: 4

3557-00005

4

15

Номер детали на чертеже:

15

Установочный штифт--возвратная пружина, 30NS05H

Заводской номер: 3552-00402 Количество на модель: 4

3552-00402

4

16

Номер детали на чертеже:

16

Пружина переднего тормоза 30XD26-00001

Заводской номер: 3552-00176 Количество на модель: 2

3552-00176

2

17

Номер детали на чертеже:

17

Ролик 30NS15

Заводской номер: 3552-00456 Количество на модель: 4

3552-00456

4

18

Номер детали на чертеже:

18

Роликовый вал - тормозная колодка, 30NS09X

Заводской номер: 3552-00425 Количество на модель: 4

3552-00425

4
