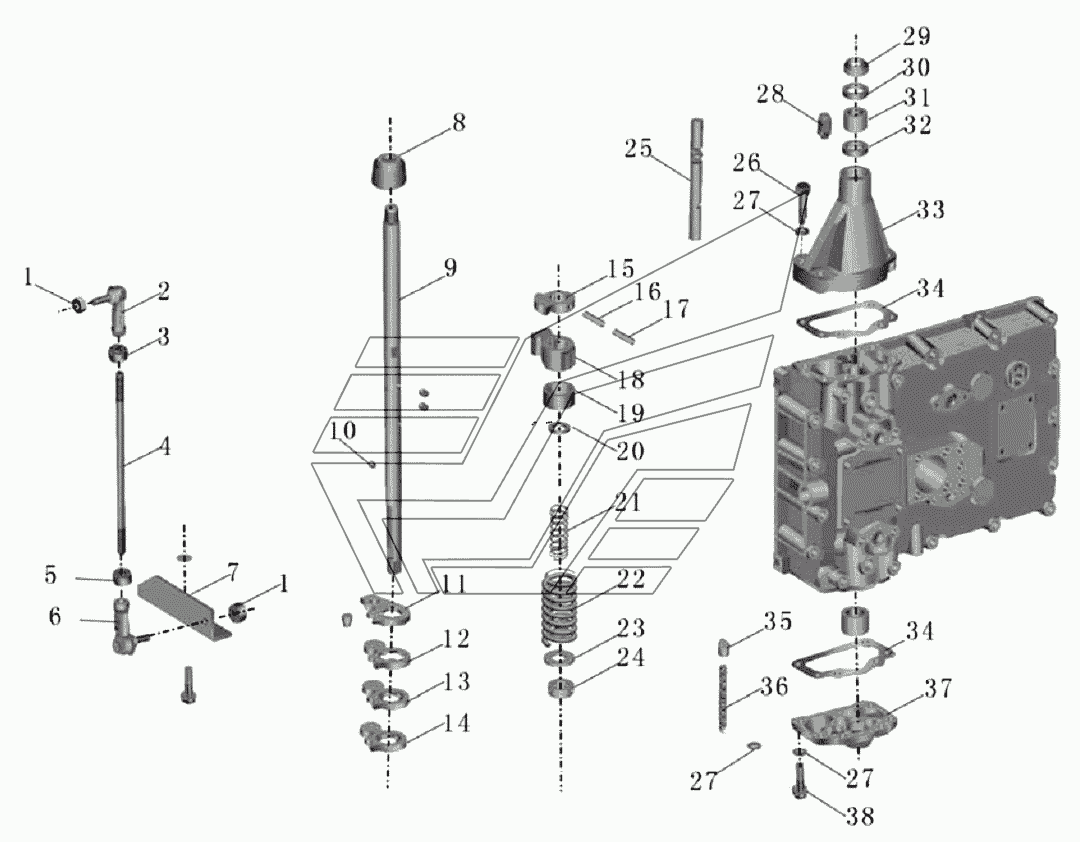

Вал переключения в сборе Автобус ZK6118HGA. Каталог 2010г.

Вилка переключения в сборе Автобус ZK6118HGA Верхняя крышка Автобус ZK6118HGA

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Гайка шарового стыка упорного рычага М10

Заводской номер: 637011527 Количество на модель: 2

637011527

2

2

Номер детали на чертеже:

2

Шаровой стык упорного рычага QJ

Заводской номер: 1765-00228 Количество на модель: 1

1765-00228

1

3

Номер детали на чертеже:

3

Гайка упорного рычага, левая

Заводской номер: 1765-00260 Количество на модель: 1

1765-00260

1

4

Номер детали на чертеже:

4

Упорный рычаг QJ805

Заводской номер: 1702-00021 Количество на модель: 1

1702-00021

1

5

Номер детали на чертеже:

5

Гайка упорного рычага

Заводской номер: 637006027 Количество на модель: 1

637006027

1

6

Номер детали на чертеже:

6

Шаровой стык упорного рычага QJ

Заводской номер: 1765-00229 Количество на модель: 1

1765-00229

1

7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: 1765-00261 Количество на модель: 1

1765-00261

1

8

Номер детали на чертеже:

8

Пыльник, QJ805

Заводской номер: 1703-00678 Количество на модель: 1

1703-00678

1

9

Номер детали на чертеже:

9

Вал переключения QJ805

Заводской номер: 1707-00043 Количество на модель: 1

1707-00043

1

10

Номер детали на чертеже:

10

Приводной штифт, общепринятый для коробки передач Цинцзян

Заводской номер: 1701-00912 Количество на модель: 4

1701-00912

4

11

Номер детали на чертеже:

11

Связущая плита QJ805

Заводской номер: 1701-00910 Количество на модель: 1

1701-00910

1

12

Номер детали на чертеже:

12

Плита переключения первой и задней передачи QJ805

Заводской номер: 1701-00911 Количество на модель: 1

1701-00911

1

13

Номер детали на чертеже:

13

ШШ*ШВ6-90 Приводная плита переключения S6-90

Заводской номер: 1703-00383 Количество на модель: 2

1703-00383

2

14

Номер детали на чертеже:

14

Приводная плита 5 и 6 передачи

Заводской номер: 1703-00384 Количество на модель: 1

1703-00384

1

15

Номер детали на чертеже:

15

Двигающаяся колодка взаимоблокировки S6-90

Заводской номер: 1703-00386 Количество на модель: 1

1703-00386

1

16

Номер детали на чертеже:

16

Пружинный круглый штифт 3,5x40

Заводской номер: 1766-00004 Количество на модель: 1

1766-00004

1

17

Номер детали на чертеже:

17

Пружинный круглый штифт 6x40

Заводской номер: 1766-00005 Количество на модель: 1

1766-00005

1

18

Номер детали на чертеже:

18

Секторная колодка взаимоблокировки S6-90

Заводской номер: 1701-01167 Количество на модель: 1

1701-01167

1

19

Номер детали на чертеже:

19

Ограничительная распорная втулка

Заводской номер: 1280307193 Количество на модель: 1

1280307193

1

20

Номер детали на чертеже:

20

Гнездо маленькой пружины

Заводской номер: 730002980 Количество на модель: 1

730002980

1

21

Номер детали на чертеже:

21

Возвратная маленькая пружина

Заводской номер: 1701-01777 Количество на модель: 1

1701-01777

1

22

Номер детали на чертеже:

22

Возвратная большая пружина 1268 903 196 (S)

Заводской номер: 1701-00500 Количество на модель: 1

1701-00500

1

23

Номер детали на чертеже:

23

Гнездо большой пружины

Заводской номер: 730104083 Количество на модель: 1

730104083

1

24

Номер детали на чертеже:

24

Сепаратор возвратной маленокой пружины

Заводской номер: 732062276 Количество на модель: 1

732062276

1

25

Номер детали на чертеже:

25

Вал взаимоблокировки

Заводской номер: 1703-00385 Количество на модель: 1

1703-00385

1

26

Номер детали на чертеже:

26

Болт

Заводской номер: 636010079 Количество на модель: 4

636010079

4

27

Номер детали на чертеже:

27

Волнистая упругая шайба

Заводской номер: 630302090 Количество на модель: 8

630302090

8

28

Номер детали на чертеже:

28

Воздушная пробка Q1 0732 612 005

Заводской номер: 1701-01076 Количество на модель: 1

1701-01076

1

29

Номер детали на чертеже:

29

Пылезащитное уплотнительное кольцо 0634 307 367

Заводской номер: 1701-00719 Количество на модель: 1

1701-00719

1

30

Номер детали на чертеже:

30

Сальник вала переключения передач QJ1205

Заводской номер: 1701-01468 Количество на модель: 1

1701-01468

1

31

Номер детали на чертеже:

31

Сухарь вала переключения QJ805

Заводской номер: 1766-00137 Количество на модель: 1

1766-00137

1

32

Номер детали на чертеже:

32

Внутренний сальник вала переключения QJ1205

Заводской номер: 1701-01467 Количество на модель: 1

1701-01467

1

33

Номер детали на чертеже:

33

Держатель вал переключения QJ805

Заводской номер: 1702-00079 Количество на модель: 1

1702-00079

1

34

Номер детали на чертеже:

34

Сухарь-нижняя концевая крышка, S6-150

Заводской номер: 1766-00047 Количество на модель: 2

1766-00047

2

35

Номер детали на чертеже:

35

Самоконтрящий штифт QJ805

Заводской номер: 1701-00909 Количество на модель: 1

1701-00909

1

36

Номер детали на чертеже:

36

Самоконтрящая пружина QJ805 1280 003 098(B)

Заводской номер: 1701-00506 Количество на модель: 1

1701-00506

1

37

Номер детали на чертеже:

37

Нижняя концевая крышка, 1240 307 480 QJ805

Заводской номер: 1701-00667 Количество на модель: 1

1701-00667

1

38

Номер детали на чертеже:

38

Болт M8x28

Заводской номер: 636015092 Количество на модель: 4

636015092

4
