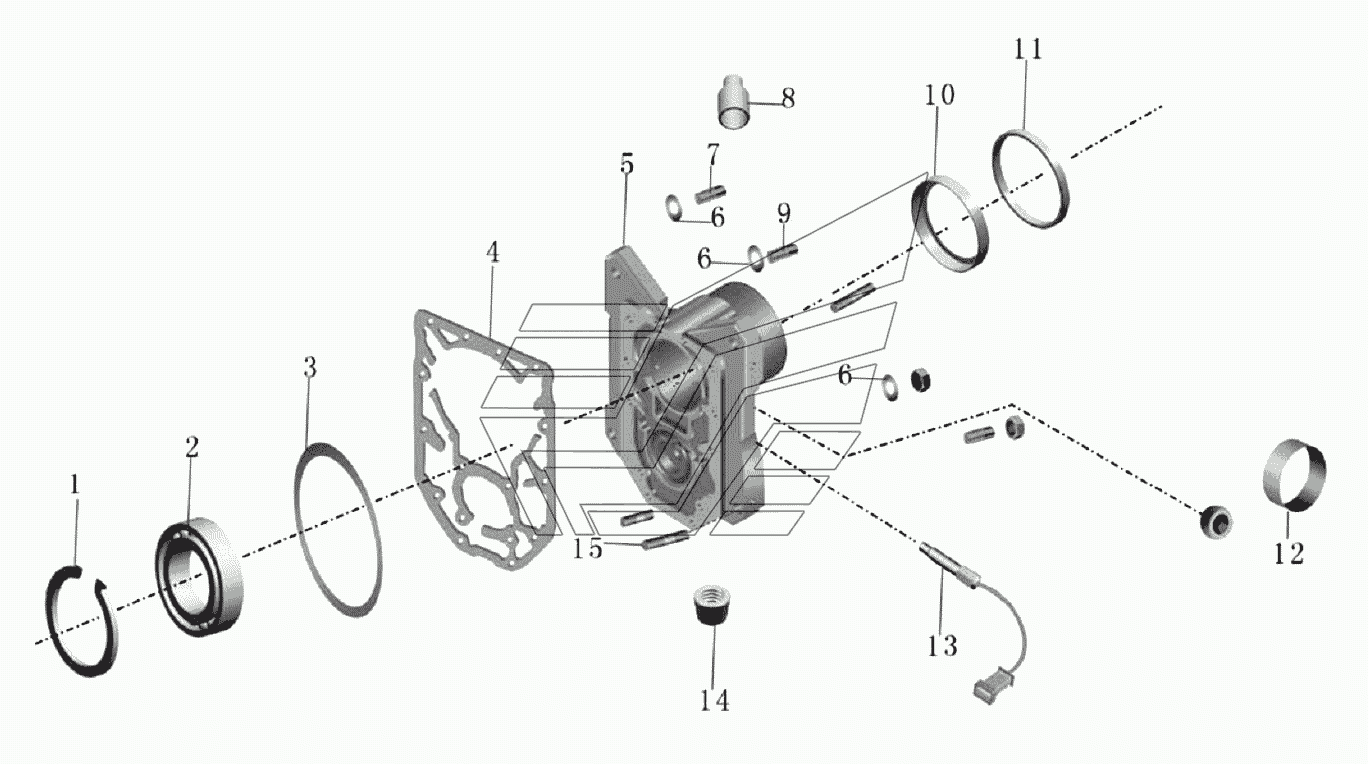

Задняя крышка в сборе Автобус ZK6118HGA. Каталог 2010г.

Вторичный вал в сборе Автобус ZK6118HGA Вилка переключения в сборе Автобус ZK6118HGA

Вид отображения:

Детали справа

По ширине экрана

636610085

1

2

3

3

3

3

4

5

6

7

8

9

9

10

11

12

13

14

15

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Шпилька M10x25

Заводской номер: 636610085 Количество на модель: 2

636610085

2

1

Номер детали на чертеже:

1

Упругая манжета для отверстия

Заводской номер: 9401-00109 Количество на модель: 1

9401-00109

1

2

Номер детали на чертеже:

2

Циндрический роликовый подшипник без внутреннего кольца

Заводской номер: 1701-00898 Количество на модель: 1

1701-00898

1

3

Номер детали на чертеже:

3

Регулируемая прокладка, толщиной 1,6

Заводской номер: 1701-00893 Количество на модель: 1

1701-00893

1

3

Номер детали на чертеже:

3

Регулируемая прокладка, толщиной 1,7

Заводской номер: 730002665 Количество на модель: 1

730002665

1

3

Номер детали на чертеже:

3

Регулируемая прокладка, толщиной 1,5

Заводской номер: 730002667 Количество на модель: 1

730002667

1

3

Номер детали на чертеже:

3

Регулируемая прокладка, толщиной 1,4

Заводской номер: 1701-00894 Количество на модель: 1

1701-00894

1

4

Номер детали на чертеже:

4

Сухарь задней крышки коробки передач

Заводской номер: 1764-00012 Количество на модель: 1

1764-00012

1

5

Номер детали на чертеже:

5

Задняя крышка коробки передач, QJ805/QJ1205, для редартера

Заводской номер: 1701-01653 Количество на модель: 1

1701-01653

1

6

Номер детали на чертеже:

6

Волнистая упругая шайба, В10

Заводской номер: 9401-04241 Количество на модель: 12

9401-04241

12

7

Номер детали на чертеже:

7

Шпилька

Заводской номер: 9401-Q1201045TF2 Количество на модель: 2

9401-Q1201045TF2

2

8

Номер детали на чертеже:

8

Шестигранный болт с фланцем

Заводской номер: 636305012 Количество на модель: 1

636305012

1

9

Номер детали на чертеже:

9

Шпилька M10x50

Заводской номер: 1764-00225 Количество на модель: 4

1764-00225

4

9

Номер детали на чертеже:

9

Шпилька M10x28

Заводской номер: 636610087 Количество на модель: 2

636610087

2

10

Номер детали на чертеже:

10

Сальник выходного вала

Заводской номер: 1763-00057 Количество на модель: 1

1763-00057

1

11

Номер детали на чертеже:

11

Стопорное кольцо подшипника конштейна, QJ805

Заводской номер: 1764-00041 Количество на модель: 1

1764-00041

1

12

Номер детали на чертеже:

12

Пробка 42

Заводской номер: 630361046 Количество на модель: 1

630361046

1

13

Номер детали на чертеже:

13

Датчик спидометра, УБО

Заводской номер: 3623-00061 Количество на модель: 1

3623-00061

1

14

Номер детали на чертеже:

14

Внутренняя шестигранная болт-пробка

Заводской номер: 636302038 Количество на модель: 1

636302038

1

15

Номер детали на чертеже:

15

Шпилька M10x55

Заводской номер: 1764-00223 Количество на модель: 2

1764-00223

2
