Первичный вал, промежуточный вал, вал задней передачи в сборе Автобус ZK6118HGA. Каталог 2010г.

Корпус коробки передач в сборе Автобус ZK6118HGA Вторичный вал в сборе Автобус ZK6118HGA

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

11

12

12

12

12

12

12

12

12

12

12

12

12

13

14

15

16

17

18

19

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

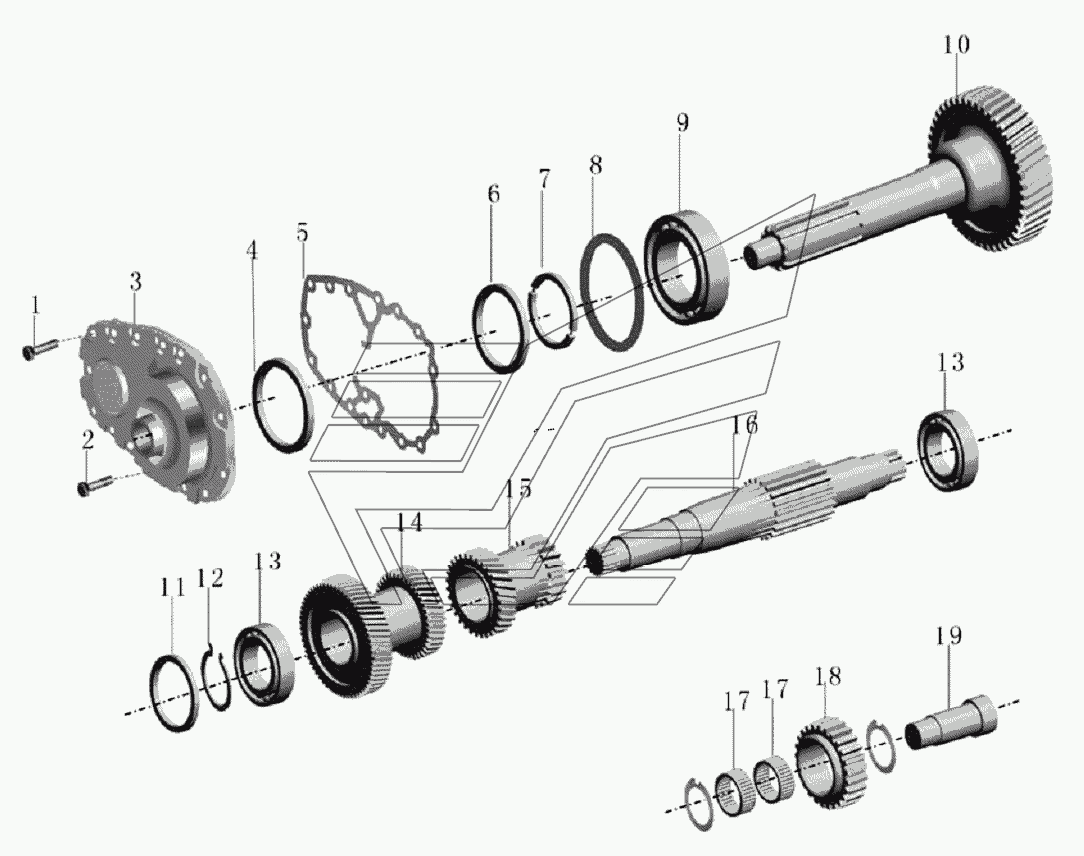

1

Номер детали на чертеже:

1

Болт M10x20 T49 N.M

Заводской номер: 1762-00494 Количество на модель: 15

1762-00494

15

2

Номер детали на чертеже:

2

Болт M10x25 T49 N.M

Заводской номер: 1762-00495 Количество на модель: 1

1762-00495

1

3

Номер детали на чертеже:

3

Передняя концевая крышка первичного вала QJ805

Заводской номер: 1701-01165 Количество на модель: 1

1701-01165

1

4

Номер детали на чертеже:

4

Сальник входного вала QJ805 1280 003 059 S

Заводской номер: 1701-00130 Количество на модель: 1

1701-00130

1

5

Номер детали на чертеже:

5

Сухарь передней концевой крышки QJ805

Заводской номер: 1762-00077 Количество на модель: 1

1762-00077

1

6

Номер детали на чертеже:

6

Стопорное кольцо -первичный вал QJ1205

Заводской номер: 1762-00220 Количество на модель: 1

1762-00220

1

7

Номер детали на чертеже:

7

Полукружное ограничительное кольцо

Заводской номер: 1762-00226 Количество на модель: 1

1762-00226

1

8

Номер детали на чертеже:

8

Регулируемая прокладка

Заводской номер: 1762-00227 Количество на модель: 1

1762-00227

1

9

Номер детали на чертеже:

9

Подшипник первичного вала QJ805 1280 003 069 S

Заводской номер: 1701-00528 Количество на модель: 1

1701-00528

1

10

Номер детали на чертеже:

10

Первичный вал QJ805

Заводской номер: 1762-00001 Количество на модель: 1

1762-00001

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.55

Заводской номер: 730102061 Количество на модель: 1

730102061

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.60

Заводской номер: 2930-00135 Количество на модель: 1

2930-00135

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.65

Заводской номер: 730102106 Количество на модель: 1

730102106

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.70

Заводской номер: 730102105 Количество на модель: 1

730102105

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.75

Заводской номер: 730102104 Количество на модель: 1

730102104

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.80

Заводской номер: 730102103 Количество на модель: 1

730102103

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.85

Заводской номер: 730102102 Количество на модель: 1

730102102

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.90

Заводской номер: 730102101 Количество на модель: 1

730102101

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.95

Заводской номер: 730102100 Количество на модель: 1

730102100

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=3.00

Заводской номер: 0730.102.099 Количество на модель: 1

0730.102.099

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=3.05

Заводской номер: 0730.102.098 Количество на модель: 1

0730.102.098

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.50

Заводской номер: 730102062 Количество на модель: 1

730102062

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.45

Заводской номер: 730102063 Количество на модель: 1

730102063

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.40

Заводской номер: 2930-00136 Количество на модель: 1

2930-00136

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=1.85

Заводской номер: 730102075 Количество на модель: 1

730102075

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=1.90

Заводской номер: 730102074 Количество на модель: 1

730102074

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=1.95

Заводской номер: 730102073 Количество на модель: 1

730102073

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.00

Заводской номер: 730102072 Количество на модель: 1

730102072

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.05

Заводской номер: 730102071 Количество на модель: 1

730102071

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.10

Заводской номер: 730102070 Количество на модель: 1

730102070

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.15

Заводской номер: 730102069 Количество на модель: 1

730102069

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.20

Заводской номер: 730102068 Количество на модель: 1

730102068

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.25

Заводской номер: 730102067 Количество на модель: 1

730102067

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.30

Заводской номер: 730102066 Количество на модель: 1

730102066

1

11

Номер детали на чертеже:

11

Регулируемая прокладка A=2.35

Заводской номер: 730102065 Количество на модель: 1

730102065

1

12

Номер детали на чертеже:

12

Упругая манжета для вала 50x2.8

Заводской номер: 630501114 Количество на модель: 1

630501114

1

12

Номер детали на чертеже:

12

Упругая манжета для вала 50x2.9

Заводской номер: 630501112 Количество на модель: 1

630501112

1

12

Номер детали на чертеже:

12

Упругая манжета для вала 50x3.0

Заводской номер: 630501065 Количество на модель: 1

630501065

1

12

Номер детали на чертеже:

12

Упругая манжета для вала 50x3.1

Заводской номер: 630501150 Количество на модель: 1

630501150

1

12

Номер детали на чертеже:

12

Упругая манжета для вала 50x3.2

Заводской номер: 630501151 Количество на модель: 1

630501151

1

12

Номер детали на чертеже:

12

Упругая манжета для вала 50x2.7

Заводской номер: 630501116 Количество на модель: 1

630501116

1

12

Номер детали на чертеже:

12

Упругая манжета для вала 50x2.6

Заводской номер: 630501118 Количество на модель: 1

630501118

1

12

Номер детали на чертеже:

12

Упругая манжета для вала 50x2.5

Заводской номер: 630501064 Количество на модель: 1

630501064

1

12

Номер детали на чертеже:

12

Упругая манжета для вала 50x2.4

Заводской номер: 630501148 Количество на модель: 1

630501148

1

12

Номер детали на чертеже:

12

Упругая манжета для вала 50x2.3

Заводской номер: 630501147 Количество на модель: 1

630501147

1

12

Номер детали на чертеже:

12

Упругая манжета для вала 50x2.2

Заводской номер: 630501146 Количество на модель: 1

630501146

1

12

Номер детали на чертеже:

12

Упругая манжета для вала 50x2.1

Заводской номер: 630501145 Количество на модель: 1

630501145

1

13

Номер детали на чертеже:

13

Подшипник промежуточного вала передний 1268 903 196(s)

Заводской номер: 1701-00484 Количество на модель: 2

1701-00484

2

14

Номер детали на чертеже:

14

Шестерня 4 и 5 передач промежуточного вала QJ805

Заводской номер: 1762-00002 Количество на модель: 1

1762-00002

1

15

Номер детали на чертеже:

15

Шестерня 2 и 3 передач промежуточного вала QJ805

Заводской номер: 1702-00011 Количество на модель: 1

1702-00011

1

16

Номер детали на чертеже:

16

Промежуточный вал 1280 303 004 QJ805(059)

Заводской номер: 1701-00678 Количество на модель: 1

1701-00678

1

17

Номер детали на чертеже:

17

Игольчатый подшипник задней передачи 0735 320 492 QJ805

Заводской номер: 1701-00666 Количество на модель: 2

1701-00666

2

18

Номер детали на чертеже:

18

Шестерня задней передачи QJ805

Заводской номер: 1702-00017 Количество на модель: 1

1702-00017

1

19

Номер детали на чертеже:

19

Вал задней передачи QJ805

Заводской номер: 1702-00028 Количество на модель: 1

1702-00028

1
