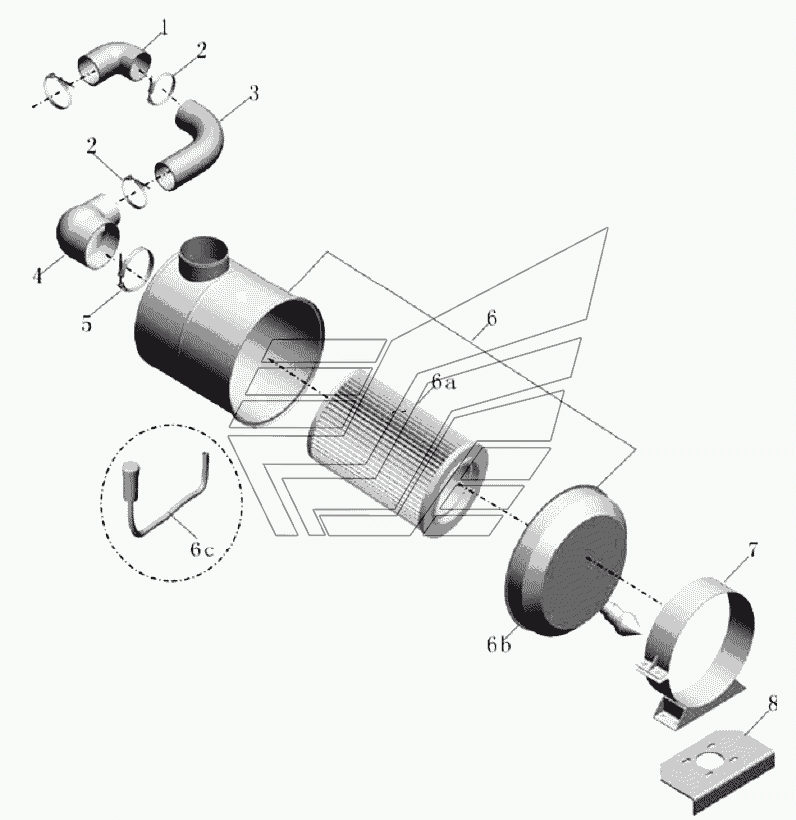

Впускная система в сборе Автобус ZK6118HGA. Каталог 2010г.

Монтаж маслопроводов в сборе (модуль российского автобуса ISLe290 30) Автобус ZK6118HGA Интеркуллер и монтаж трубы Автобус ZK6118HGA

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Впускная резиновая трубка нагнетателя

Заводской номер: 1109-00874 Количество на модель: 1

1109-00874

Номер детали на чертеже:

Закрепляющий хомут воздушного фильтра

Заводской номер: 1109-00712 Количество на модель: 1

1109-00712

Номер детали на чертеже:

Пакет механического датчика разрежения воздушного фильтра

Заводской номер: 1109-01430 Количество на модель: 1

1109-01430

Номер детали на чертеже:

Крышка фильтра нижняя

Заводской номер: 1109-01589 Количество на модель: 1

1109-01589

Номер детали на чертеже:

Элемент сменный фильтра воздушного, A756-010

Заводской номер: 1109-01876 Количество на модель: 1

1109-01876

Номер детали на чертеже:

Воздушный фильтр в сборе

Заводской номер: 1109-01555 Количество на модель: 1

1109-01555

Номер детали на чертеже:

T-образный охватывающий хомут

Заводской номер: 1109-00139 Количество на модель: 1

1109-00139

Номер детали на чертеже:

Впускная резиновая трубка

Заводской номер: 1109-01036 Количество на модель: 1

1109-01036

Номер детали на чертеже:

Впускная стальная трубка

Заводской номер: 1109-01891 Количество на модель: 1

1109-01891

Номер детали на чертеже:

T-образный охватывающий хомут

Заводской номер: 9401-03188 Количество на модель: 3

9401-03188

Номер детали на чертеже:

Кронштейн воздушного фильтра

Заводской номер: 1109-01557 Количество на модель: 1

1109-01557
