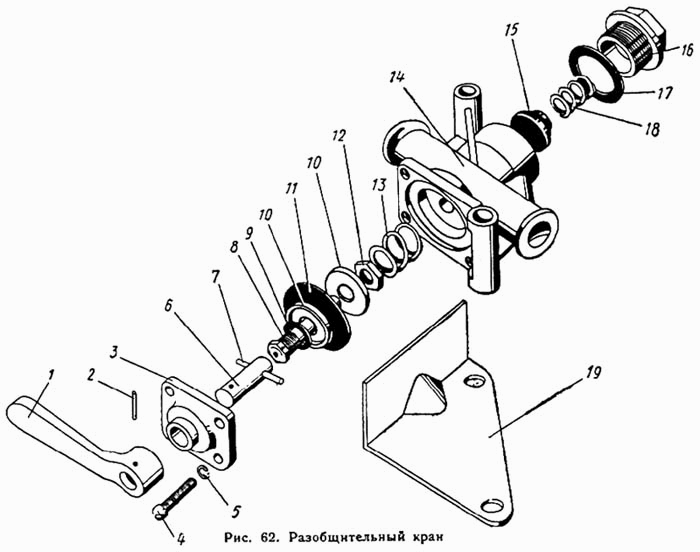

Разобщительный кран ЛиАЗ 677

Тормозные камеры ЛиАЗ 677 Схема трубопроводов ЛиАЗ 677

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Заглушка транспортная

Заводской номер: 130-3520065-Т Количество на модель: 2
130-3520065-Т
2

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 130-3520028 Количество на модель: 1
130-3520028
1

Номер детали на чертеже:

Прокладка

Заводской номер: 120Д-1107247 Количество на модель: 1
120Д-1107247
1

Номер детали на чертеже:

Штифт

Заводской номер: 258727-П8 Количество на модель: 1
258727-П8
1

Номер детали на чертеже:

Шток разобщительного крана в сборе

Заводской номер: 130-3520036 Количество на модель: 1
130-3520036
1
1

Номер детали на чертеже:

1

Ручка разобщительного крана

Заводской номер: 130-3520020 Количество на модель: 1
130-3520020
1
2

Номер детали на чертеже:

2

Штифт

Заводской номер: 258602-П29 Количество на модель: 1
258602-П29
1
3

Номер детали на чертеже:

3

Крышка разобщительного крана

Заводской номер: 130-3520029 Количество на модель: 1
130-3520029
1
4

Номер детали на чертеже:

4

Винт

Заводской номер: 222501-П8 Количество на модель: 4
222501-П8
4
5

Номер детали на чертеже:

5

Шайба 5 пружинная

Заводской номер: 252153-П2 Количество на модель: 4
252153-П2
4
6

Номер детали на чертеже:

6

Толкатель разобщительного крана

Заводской номер: 130-3520033 Количество на модель: 1
130-3520033
1
7

Номер детали на чертеже:

7

Штифт толкателя

Заводской номер: 130-3520031 Количество на модель: 1
130-3520031
1
8

Номер детали на чертеже:

8

Шток разобщительного крана

Заводской номер: 130-3520037 Количество на модель: 1
130-3520037
1
9

Номер детали на чертеже:

9

Шайба клапана разобщительного крана

Заводской номер: 130-3520063 Количество на модель: 1
130-3520063
1
10

Номер детали на чертеже:

10

Шайба диафрагмы разобщительного крана

Заводской номер: 130-3520055 Количество на модель: 2
130-3520055
2
11

Номер детали на чертеже:

11

Диафрагма разобщительного крана

Заводской номер: 130-3520053 Количество на модель: 2
130-3520053
2
12

Номер детали на чертеже:

12

Гайка

Заводской номер: 303117-П29 Количество на модель: 1
303117-П29
1
13

Номер детали на чертеже:

13

Пружина разобщительного крана возвратная

Заводской номер: 130-3520057-Б Количество на модель: 1
130-3520057-Б
1
14

Номер детали на чертеже:

14

Корпус разобщительного крана

Заводской номер: 130-3520016 Количество на модель: 1
130-3520016
1
15

Номер детали на чертеже:

15

Клапан разобщительного крана

Заводской номер: 130-3520061 Количество на модель: 1
130-3520061
1
16

Номер детали на чертеже:

16

Пробка разобщительного крана

Заводской номер: 130-3520023 Количество на модель: 1
130-3520023
1
17

Номер детали на чертеже:

17

Прокладка пробки

Заводской номер: К80-1107343 Количество на модель: 1
К80-1107343
1
18

Номер детали на чертеже:

18

Пружина клапана

Заводской номер: 130-3520022 Количество на модель: 1
130-3520022
1
19

Номер детали на чертеже:

19

Кронштейн крепления разобщительного крана

Заводской номер: 677-3520025 Количество на модель: 1
677-3520025
1
