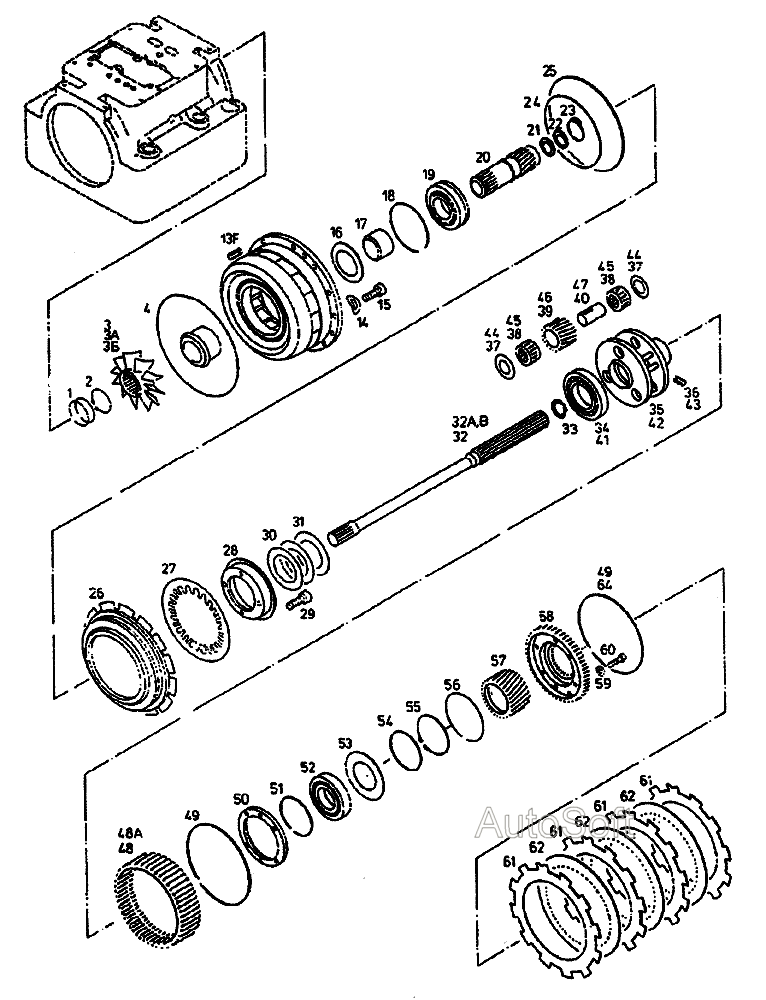

Турбинное колесо, реактор механизм тормоза R0 ЛиАЗ-5256, 6212 (2006). Каталог 2006г.

Насос шестеренный усиленный ЛиАЗ-5256, 6212 (2006) Турбинное колесо, реактор механизм тормоза R2 ЛиАЗ-5256, 6212 (2006)

Вид отображения:

Детали справа

По ширине экрана

49

48

40

39

38

37

36

35

34

58.2612.23

50

51

52

62

61

60

59

58

57

56

55

54

53

33

32

31

17

16

15

14

13F

13D

13А

4

3

2

18

19

20

30

29

28

27

26

25

24

23

22

21

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Кольцо В230 VGN 3091

Заводской номер: 01.0295.59 Количество на модель: 1

01.0295.59

1

Номер детали на чертеже:

Шестерня коронная Т

Заводской номер: 50.7280.13 Количество на модель: 1

50.7280.13

1

Номер детали на чертеже:

Ось в сборе

Заводской номер: 58.2610.10 Количество на модель: 3

58.2610.10

3

Номер детали на чертеже:

Сателлит Т

Заводской номер: 50.7279.14 Количество на модель: 3

50.7279.14

3

Номер детали на чертеже:

Подшипник KZK 32x42x18JM

Заводской номер: 90.1236.11 Количество на модель: 6

90.1236.11

6

Номер детали на чертеже:

Шайба боковая

Заводской номер: 50.7282.10 Количество на модель: 6

50.7282.10

6

Номер детали на чертеже:

Штифт 5x16 DIN 1481

Заводской номер: 01.0018.51 Количество на модель: 3

01.0018.51

3

Номер детали на чертеже:

Водило Т

Заводской номер: 50.7270.22 Количество на модель: 1

50.7270.22

1

Номер детали на чертеже:

Подшипник 16016 DIN 625

Заводской номер: 01.0028.55 Количество на модель: 1

01.0028.55

1

Номер детали на чертеже:

Водило Т в сборе

Заводской номер: 58.2612.23 Количество на модель: 1

58.2612.23

1

Номер детали на чертеже:

Шайба опорная

Заводской номер: 50.7295.10 Количество на модель: 1

50.7295.10

1

Номер детали на чертеже:

Кольцо SP125 DIN 5417

Заводской номер: 01.0037.54 Количество на модель: 1

01.0037.54

1

Номер детали на чертеже:

Подшипник 6016 SKF DIN 625

Заводской номер: 01.0931.62 Количество на модель: 1

01.0931.62

1

Номер детали на чертеже:

Диск фрикционный

Заводской номер: 58.2250.13 Количество на модель: 3

58.2250.13

3

Номер детали на чертеже:

Диск

Заводской номер: 50.9743.13 Количество на модель: 4

50.9743.13

4

Номер детали на чертеже:

Болт шестигранный М8х16 DIN 933 8.8-А

Заводской номер: 01.0611.57 Количество на модель: 6

01.0611.57

6

Номер детали на чертеже:

Шайба пружинная В8 DIN 137 АЗС

Заводской номер: 01.0269.06 Количество на модель: 6

01.0269.06

6

Номер детали на чертеже:

Диск зубчатый

Заводской номер: 50.7275.13 Количество на модель: 1

50.7275.13

1

Номер детали на чертеже:

Шестерня привода

Заводской номер: 50.7276.13 Количество на модель: 1

50.7276.13

1

Номер детали на чертеже:

Кольцо W105VGN 3091

Заводской номер: 01.0038.00 Количество на модель: 1

01.0038.00

1

Номер детали на чертеже:

Кольцо А80х2,5 VGN 3089

Заводской номер: 01.0322.03 Количество на модель: 1

01.0322.03

1

Номер детали на чертеже:

Кольцо

Заводской номер: 50.7447.12 Количество на модель: 1

50.7447.12

1

Номер детали на чертеже:

Кольцо дистанционное

Заводской номер: 50.7297.12 Количество на модель: 1

50.7297.12

1

Номер детали на чертеже:

Кольцо двойное

Заводской номер: 90.1841.10 Количество на модель: 1

90.1841.10

1

Номер детали на чертеже:

Вал выходной

Заводской номер: 50.7283.24 Количество на модель: 1

50.7283.24

1

Номер детали на чертеже:

Шайба

Заводской номер: 50.7019.13 Количество на модель: 1

50.7019.13

1

Номер детали на чертеже:

Кольцо внутреннее

Заводской номер: 90.0856.10 Количество на модель: 1

90.0856.10

1

Номер детали на чертеже:

Шайба дистанционная

Заводской номер: 50.6855.10 Количество на модель: 1

50.6855.10

1

Номер детали на чертеже:

Винт цилиндрический М10х35 CV84 VGN 3037 10.9

Заводской номер: 01.0005.27 Количество на модель: 12

01.0005.27

12

Номер детали на чертеже:

Шайба пружинная В10х18 DIN 137 ABW

Заводской номер: 01.0870.05 Количество на модель: 12

01.0870.05

12

Номер детали на чертеже:

Штифт 8x20 VGN 2/02

Заводской номер: 01.0018.67 Количество на модель: 1

01.0018.67

1

Номер детали на чертеже:

Реактор в сборе

Заводской номер: 56.3194.10 Количество на модель: 1

56.3194.10

1

Номер детали на чертеже:

Втулка подшипника

Заводской номер: Втулка подшипника Количество на модель: 1

Втулка подшипника

1

Номер детали на чертеже:

Кольцо уплотнительное 285x4 VN 3014

Заводской номер: 01.0371.42 Количество на модель: 1

01.0371.42

1

Номер детали на чертеже:

Колесо турбинное

Заводской номер: 52.6343.14 Количество на модель: 1

52.6343.14

1

Номер детали на чертеже:

Кольцо А58х2 VGN 3089

Заводской номер: 01.0021.78 Количество на модель: 1

01.0021.78

1

Номер детали на чертеже:

Кольцо двойное

Заводской номер: 54.7597.10 Количество на модель: 1

54.7597.10

1

Номер детали на чертеже:

Подшипник 6212 NJC3S1 DIN 625

Заводской номер: 01.0780.39 Количество на модель: 1

01.0780.39

1

Номер детали на чертеже:

Вал турбины

Заводской номер: 50.7274.19 Количество на модель: 1

50.7274.19

1

Номер детали на чертеже:

Пружина тарельчатая

Заводской номер: 90.1086.10 Количество на модель: 2

90.1086.10

2

Номер детали на чертеже:

Винт цилиндрический М8х30 CV84 VGN 3037 10.9

Заводской номер: 01.0957.42 Количество на модель: 4

01.0957.42

4

Номер детали на чертеже:

Кольцо опорное

Заводской номер: 50.5542.20 Количество на модель: 1

50.5542.20

1

Номер детали на чертеже:

Пружина тарельчатая

Заводской номер: 64.0995.12 Количество на модель: 1

64.0995.12

1

Номер детали на чертеже:

Поршень тормоза

Заводской номер: 50.9208.12 Количество на модель: 1

50.9208.12

1

Номер детали на чертеже:

Манжета

Заводской номер: 50.7837.11 Количество на модель: 1

50.7837.11

1

Номер детали на чертеже:

Манжета

Заводской номер: 50.7836.11 Количество на модель: 1

50.7836.11

1

Номер детали на чертеже:

Кольцо двойное

Заводской номер: 50.8713.11 Количество на модель: 1

50.8713.11

1

Номер детали на чертеже:

Кольцо

Заводской номер: 50.5514.11 Количество на модель: 1

50.5514.11

1

Номер детали на чертеже:

Втулка уплотнительная

Заводской номер: 50.5516.11 Количество на модель: 1

50.5516.11

1

Номер детали на чертеже:

Кольцо В73 VGN 3091

Заводской номер: 01.0340.36 Количество на модель: 2

01.0340.36

2
