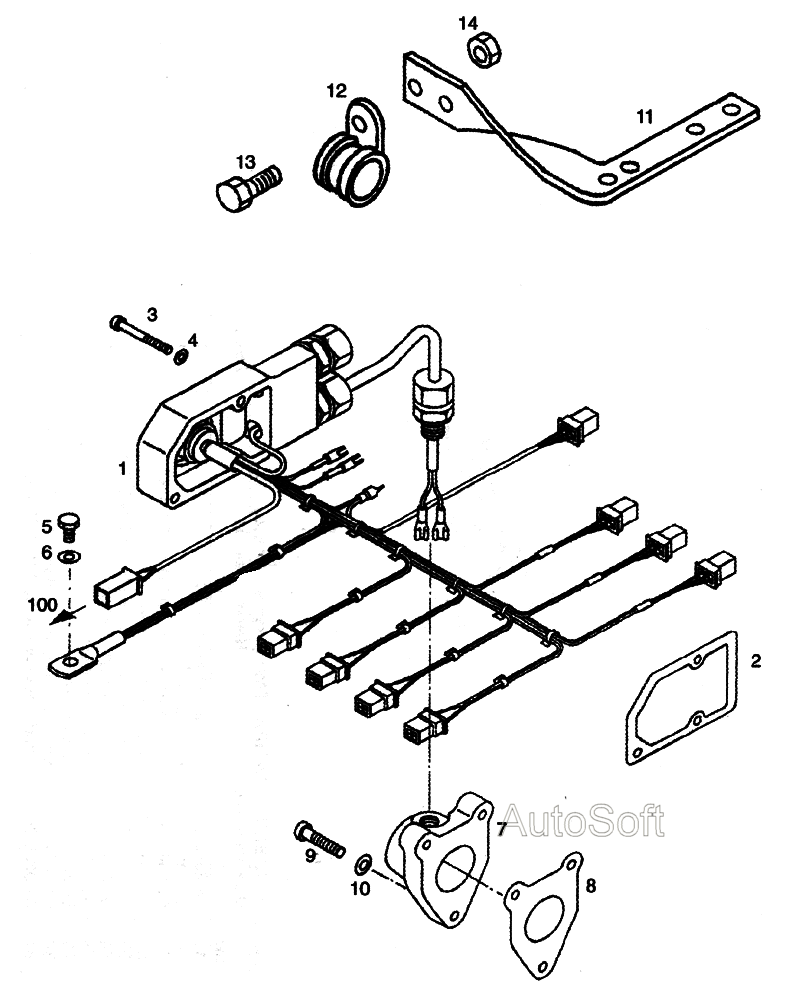

Кабельный план ГМП (жгут проводов) ЛиАЗ-5256, 6212 (2006). Каталог 2006г.

Кабельный план ГМП (жгут проводов) ЛиАЗ-5256, 6212 (2006) Насос шестеренный ЛиАЗ-5256, 6212 (2006)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кабельный план 3G

Заводской номер: 68.0868.11 Количество на модель:
68.0868.11
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 64.0633.10 Количество на модель:
64.0633.10
3

Номер детали на чертеже:

3

Винт цилиндрический М6х40 CV84 VGN 3037

Заводской номер: 01.0005.03 Количество на модель:
01.0005.03
4

Номер детали на чертеже:

4

Шайба пружинная В6 DIN 137

Заводской номер: 01.0703.16 Количество на модель:
01.0703.16
5

Номер детали на чертеже:

5

Болт шестигранный М8х10 DIN 933 8.8-А

Заводской номер: 01.0710.12 Количество на модель:
01.0710.12
6

Номер детали на чертеже:

6

Контровка S8 VGN3111

Заводской номер: 01.0015.24 Количество на модель:
01.0015.24
7

Номер детали на чертеже:

7

Крышка

Заводской номер: 54.6728.11 Количество на модель:
54.6728.11
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: 54.7374.11 Количество на модель:
54.7374.11
9

Номер детали на чертеже:

9

Винт цилиндрический М8х30 CV84 VGN 3037 10.9

Заводской номер: 01.0005.12 Количество на модель:
01.0005.12
10

Номер детали на чертеже:

10

Шайба пружинная В8 DIN 137 АЗС

Заводской номер: 01.0269.06 Количество на модель:
01.0269.06
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 64.1003.11 Количество на модель:
64.1003.11
12

Номер детали на чертеже:

12

Хомут

Заводской номер: 90.3642.10 Количество на модель:
90.3642.10
13

Номер детали на чертеже:

13

Болт шестигранный М8х20 ISO 4017 8.8 А2С

Заводской номер: 01.0393.86 Количество на модель:
01.0393.86
14

Номер детали на чертеже:

14

Гайка шестигранная М8 ISO 4032 8 А2С

Заводской номер: 01.0844.58 Количество на модель:
01.0844.58
