Регулятор положения кузова задней подвески ЛАЗ 5252

Регулятор положения кузова передней подвески ЛАЗ 5252 Ось передняя и поворотные кулаки ЛАЗ 5252

Вид отображения:

Детали справа

По ширине экрана

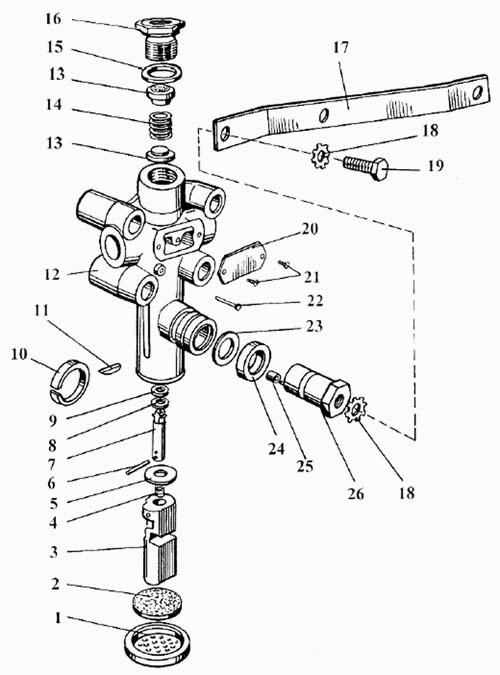

4207-2925011

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Регулятор положения кузова SV1219 Венгрия

Заводской номер: 4207-2925011 Количество на модель: 1

4207-2925011

1

1

Номер детали на чертеже:

1

Колпак защитный (4А78463)

Заводской номер: 593-5023 Количество на модель: 1

593-5023

1

2

Номер детали на чертеже:

2

Прокладка войлочная

Заводской номер: 594-5038 Количество на модель: 1

594-5038

1

3

Номер детали на чертеже:

3

Поршень (3А80318)

Заводской номер: 593-5059 Количество на модель: 1

593-5059

1

4

Номер детали на чертеже:

4

Пружина

Заводской номер: 590-5011 Количество на модель: 1

590-5011

1

5

Номер детали на чертеже:

5

Шайба (4А80324)

Заводской номер: 570-5107 Количество на модель: 1

570-5107

1

6

Номер детали на чертеже:

6

Ролик игольчатый 2,5х19,8

Заводской номер: МSZ 7873 Количество на модель: 1

МSZ 7873

1

7

Номер детали на чертеже:

7

Палец поршневой (4А93306)

Заводской номер: 544-5001 Количество на модель: 1

544-5001

1

8

Номер детали на чертеже:

8

Кольцо опорное (4А80322)

Заводской номер: 593-5044 Количество на модель: 1

593-5044

1

9

Номер детали на чертеже:

9

Кольцо (4А80326)

Заводской номер: 593-6524 Количество на модель: 1

593-6524

1

10

Номер детали на чертеже:

10

Кольцо распорное (4А80325)

Заводской номер: 589-5013 Количество на модель: 1

589-5013

1

11

Номер детали на чертеже:

11

Шпонка фиксирующая (4А80320)

Заводской номер: 593-5032 Количество на модель: 1

593-5032

1

12

Номер детали на чертеже:

12

Корпус в сборе (4В25761)

Заводской номер: 56-5128 Количество на модель: 1

56-5128

1

13

Номер детали на чертеже:

13

Тарелка клапана (4А50619)

Заводской номер: 593-9007 Количество на модель: 2

593-9007

2

14

Номер детали на чертеже:

14

Пружина нажимная (4А35595)

Заводской номер: 590-5002 Количество на модель: 1

590-5002

1

15

Номер детали на чертеже:

15

Кольцо уплотнительное А18х22Е1

Заводской номер: МSZ 18716 Количество на модель: 1

МSZ 18716

1

16

Номер детали на чертеже:

16

Ниппель (4А50617)

Заводской номер: 556-5033 Количество на модель: 1

556-5033

1

17

Номер детали на чертеже:

17

Рычаг управления (4А57590)

Заводской номер: 587-5079 Количество на модель: 1

587-5079

1

18

Номер детали на чертеже:

18

Шайба с наружными зубьями

Заводской номер: МSZ 2236 Количество на модель: 2

МSZ 2236

2

19

Номер детали на чертеже:

19

Болт М8х18 (933)

Заводской номер: 572-5010 Количество на модель: 1

572-5010

1

20

Номер детали на чертеже:

20

Таблица моделей (5А35914)

Заводской номер: 588-5126 Количество на модель: 1

588-5126

1

21

Номер детали на чертеже:

21

Штифт надрезанный 2,5х12

Заводской номер: МSZ 2241 Количество на модель: 2

МSZ 2241

2

22

Номер детали на чертеже:

22

Штифт надрезанный с полушаровой головкой 3х4

Заводской номер: МSZ 2246 Количество на модель: 2

МSZ 2246

2

23

Номер детали на чертеже:

23

Кольцо войлочное (4А59592)

Заводской номер: 594-5040 Количество на модель: 1

594-5040

1

24

Номер детали на чертеже:

24

Кольцо (4А80321)

Заводской номер: 587-5024 Количество на модель: 1

587-5024

1

25

Номер детали на чертеже:

25

Кольцо

Заводской номер: 593-5071 Количество на модель: 1

593-5071

1

26

Номер детали на чертеже:

26

Стержень приводной (4А80317)

Заводской номер: 556-5007 Количество на модель: 1

556-5007

1
