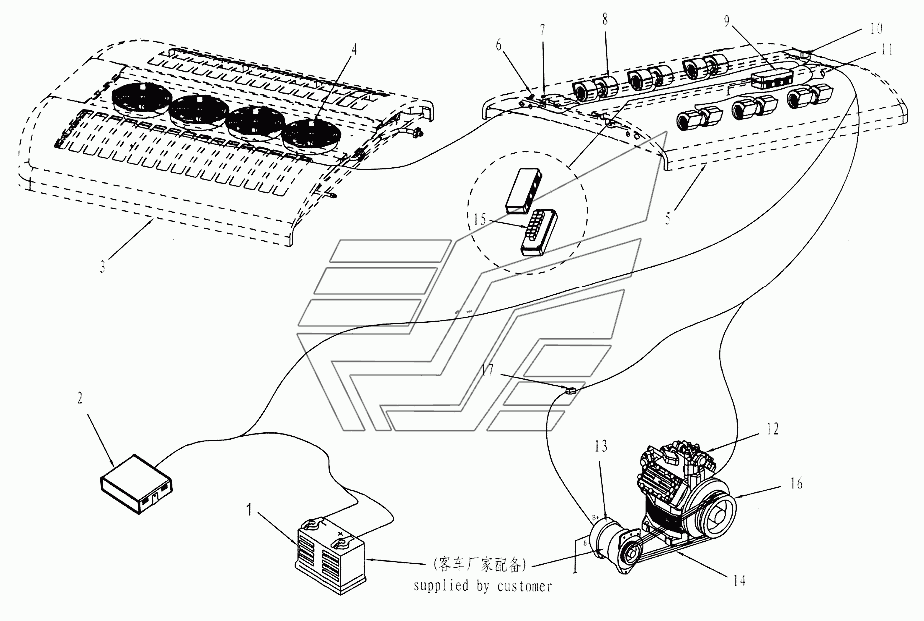

Air conditioner-Wiring harness sketch Автобус XMQ-6127. Каталог 2007г.

Indicator, instrument and wiring harness Автобус XMQ-6127 Air conditioner-Condenser system Автобус XMQ-6127

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Storage battery

Заводской номер: Storagebattery Количество на модель: 1
Storagebattery
1
2

Номер детали на чертеже:

2

Control panel

Заводской номер: SK-17 Количество на модель: 1
SK-17
1
3

Номер детали на чертеже:

3

Condenser

Заводской номер: 28092200000 Количество на модель: 1
28092200000
1
4

Номер детали на чертеже:

4

Condenser fan

Заводской номер: VA01-BP1-66A Количество на модель: 4
VA01-BP1-66A
4
5

Номер детали на чертеже:

5

Evaporator

Заводской номер: 28092100000 Количество на модель: 1
28092100000
1
6

Номер детали на чертеже:

6

High pressure switch

Заводской номер: 2.35MPA/1.65MPA Количество на модель: 1
2.35MPA/1.65MPA
1
7

Номер детали на чертеже:

7

Low pressure switch

Заводской номер: 0.04MPA/0.14MPA Количество на модель: 1
0.04MPA/0.14MPA
1
8

Номер детали на чертеже:

8

Evaporator blower

Заводской номер: 009-B50-22 Количество на модель: 6
009-B50-22
6
9

Номер детали на чертеже:

9

Electric components box

Заводской номер: SAT-XB Количество на модель: 1
SAT-XB
1
10

Номер детали на чертеже:

10

Fresh air damper electromotor

Заводской номер: FKQ2-6 Количество на модель: 1
FKQ2-6
1
11

Номер детали на чертеже:

11

Temperature sensor

Заводской номер: 5K2 Количество на модель: 1
5K2
1
12

Номер детали на чертеже:

12

Compressor

Заводской номер: 4NFCY Количество на модель: 1
4NFCY
1
13

Номер детали на чертеже:

13

Alternator

Заводской номер: Alternator Количество на модель: 1
Alternator
1
14

Номер детали на чертеже:

14

Belt

Заводской номер: AM-V13 Количество на модель: 2
AM-V13
2
15

Номер детали на чертеже:

15

Relay

Заводской номер: HFV4024-121G-D Количество на модель: 13
HFV4024-121G-D
13
16

Номер детали на чертеже:

16

Clutch

Заводской номер: Clutch Количество на модель: 1
Clutch
1
17

Номер детали на чертеже:

17

Safety unit

Заводской номер: FBC2-200200A Количество на модель: 1
FBC2-200200A
1
